Prensa plegadora híbrida CNC de servicio pesado
Serie UBB-D
Serie UBB-D
La prensa plegadora híbrida de servicio pesado de la serie UBB-D adopta el sistema de accionamiento híbrido de aceite-eléctrico patentado de DeraTech (Patente No: 201721645295.3), que se aplica exclusiva y globalmente por primera vez en máquinas plegadoras de servicio pesado de gran tonelaje. Este sistema de propulsión híbrido aceite-eléctrico tiene las ventajas de ahorro de energía, alta eficiencia, respeto al medio ambiente y respuesta rápida.
- Ahorro de energía: Requiere solo 1/4 del volumen de aceite hidráulico utilizado en las máquinas plegadoras CNC tradicionales mientras mantiene un aumento de temperatura más bajo, protegiendo eficazmente el rendimiento de los componentes hidráulicos.

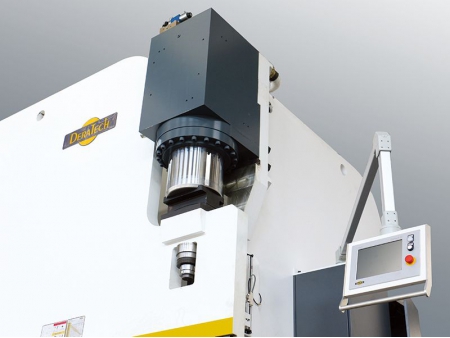

- Equipado con cilindros de aceite estructural especialmente desarrollados (Patente No: 201721644984.2): Logra un funcionamiento suave y de alta velocidad de la corredera, lo que mejora en gran medida la eficiencia de la máquina.
- Estructura de inserción para troquel inferior: La ranura inferior del troquel se puede ajustar de 50mm a 200mm, lo que proporciona una operación rápida y conveniente.

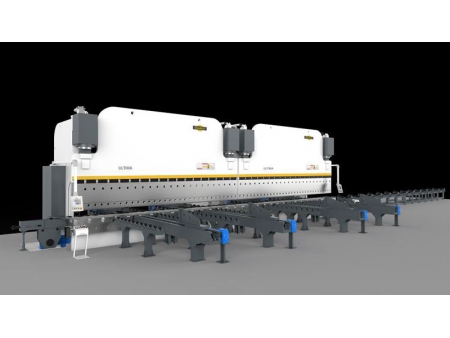

- UBB800-7000D

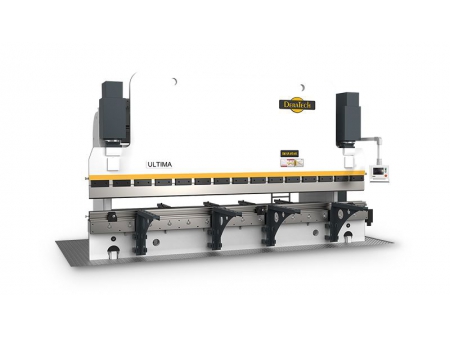

Prensa plegadora híbrida - UBB-400/6000D
Prensa plegadora híbrida
La plegadora de servicio pesado es aplicable para:

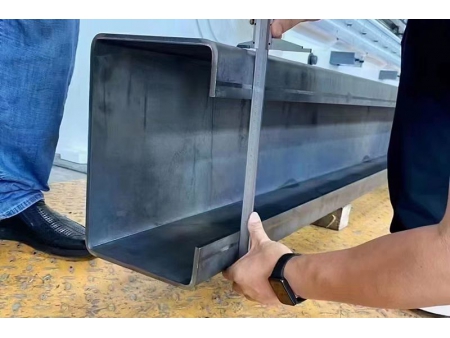

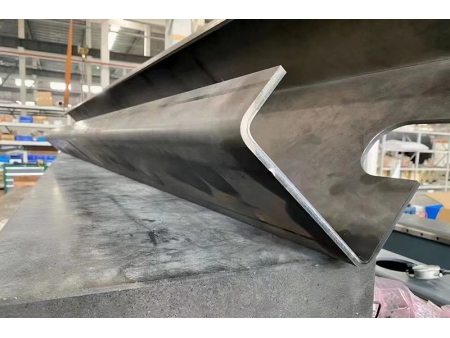

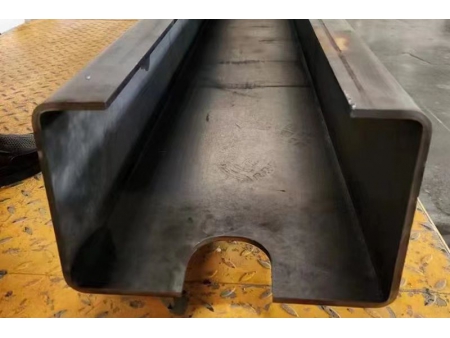

- Plegado de chapa
- Fabricación de estructuras de acero
- Prensas para la construcción naval
- Fabricación de puentes de acero
- Fabricación de maquinaria pesada
- Fabricación de recipientes a presión
(capacidad de plegado: 400 a 800 ton)
Modelo | Fuerza (kN) | A | B | C | D | E | Volumen de aceite (L) | Potencia principal (kW) | Carrera del eje X (mm) | Max. velocidad (mm/s) | Dimensiones (L*An*Al) (mm) | Peso (kg) | ||
Max. longitud de plegado (mm) | Distancia entre montantes (mm) | Profundidad de garganta (throat) (mm) | Carrera del cilindro (mm) | Altura de apertura (mm) | Longitud | Ancho | Altura | |||||||
4000 | 3200 | 2600 | 450 | 300 | 600 | 2×120 | 2×8.5 | 1000 | 110 | 0~8 | 110 | 3460*2350*3600 | 24500 | |
4000 | 4000 | 3200 | 450 | 300 | 600 | 2×120 | 2×8.5 | 1000 | 110 | 0~8 | 110 | 4260*2350*3600 | 27300 | |
4000 | 5000 | 4000 | 450 | 300 | 600 | 2×120 | 2×8.5 | 1000 | 100 | 0~8 | 100 | 5260*2350*4700 | 33500 | |
4000 | 6000 | 5000 | 450 | 300 | 600 | 2×120 | 2×8.5 | 1000 | 100 | 0~8 | 100 | 6260*2350*5000 | 39000 | |
4000 | 7000 | 6000 | 450 | 300 | 600 | 2×120 | 2×8.5 | 1000 | 100 | 0~8 | 100 | 7260*2350*5500 | 44000 | |
4000 | 8000 | 7000 | 450 | 300 | 600 | 2×120 | 2×8.5 | 1000 | 100 | 0~8 | 100 | 8260*2350*5900 | 50000 | |
5000 | 3200 | 2600 | 500 | 300 | 600 | 2×150 | 2×12.4 | 1000 | 90 | 0~7 | 90 | 3480*2580*4600 | 31500 | |
5000 | 4000 | 3200 | 500 | 300 | 600 | 2×180 | 2×12.4 | 1000 | 90 | 0~7 | 90 | 4260*2580*4700 | 35000 | |
5000 | 5000 | 4000 | 500 | 300 | 600 | 2×180 | 2×12.4 | 1000 | 90 | 0~7 | 90 | 5260*2580*4900 | 39000 | |
5000 | 6000 | 5000 | 500 | 300 | 600 | 2×180 | 2×12.4 | 1000 | 90 | 0~7 | 90 | 6260*2580*5200 | 45000 | |
5000 | 7000 | 6000 | 500 | 300 | 600 | 2×180 | 2×12.4 | 1000 | 90 | 0~7 | 90 | 7260*2580*5500 | 50000 | |
5000 | 8000 | 7000 | 500 | 300 | 600 | 2×180 | 2×12.4 | 1000 | 90 | 0~7 | 90 | 8260*2580*5900 | 57000 | |
6000 | 4000 | 3200 | 550 | 300 | 600 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 4260*3530*4950 | 43000 | |
6000 | 5000 | 4000 | 550 | 300 | 600 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 5260*3530*5050 | 48000 | |
6000 | 6000 | 5000 | 550 | 300 | 600 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 6260*3530*5200 | 54000 | |
6000 | 7000 | 6000 | 600 | 350 | 700 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 7260*3530*5600 | 63000 | |
6000 | 8000 | 7000 | 600 | 350 | 700 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 8260*3530*6000 | 71000 | |
7000 | 4000 | 3200 | 650 | 350 | 700 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 4260*3600*5300 | 49000 | |
7000 | 5000 | 4000 | 650 | 350 | 700 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 5260*3600*5500 | 55000 | |
7000 | 6000 | 5000 | 650 | 350 | 700 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 6260*3600*5700 | 62000 | |
7000 | 7000 | 6000 | 650 | 350 | 700 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 7260*3600*5900 | 70000 | |
7000 | 8000 | 7000 | 650 | 350 | 700 | 2×180 | 2×17.8 | 1000 | 90 | 0~7 | 90 | 8260*3600*6200 | 79000 | |
8000 | 4000 | 3200 | 700 | 400 | 800 | 2×220 | 2×21.4 | 1000 | 90 | 0~7 | 90 | 4260*3650*5700 | 62000 | |
8000 | 5000 | 4000 | 700 | 400 | 800 | 2×220 | 2×21.4 | 1000 | 90 | 0~7 | 90 | 5260*3650*5900 | 69000 | |
8000 | 6000 | 5000 | 700 | 400 | 800 | 2×220 | 2×21.4 | 1000 | 90 | 0~7 | 90 | 6260*3650*6000 | 76000 | |
8000 | 7000 | 6000 | 700 | 400 | 800 | 2×220 | 2×21.4 | 1000 | 90 | 0~7 | 90 | 7260*3650*6200 | 84000 | |
8000 | 8000 | 7000 | 700 | 400 | 800 | 2×220 | 2×21.4 | 1000 | 90 | 0~7 | 90 | 8260*3650*6600 | 94000 | |
10000 | 5000 | 4000 | 800 | 400 | 950 | 2×420 | 2×25.2 | 1000 | 70 | 0~7 | 70 | 5350*4100*6300 | 89000 | |
10000 | 6000 | 5000 | 800 | 400 | 950 | 2×420 | 2×25.2 | 1000 | 70 | 0~7 | 70 | 6350*4100*6400 | 99000 | |
10000 | 7000 | 6000 | 800 | 400 | 950 | 2×420 | 2×25.2 | 1000 | 70 | 0~7 | 70 | 7350*4100*6600 | 109000 | |
10000 | 8000 | 7000 | 800 | 400 | 950 | 2×420 | 2×25.2 | 1000 | 70 | 0~7 | 70 | 8350*4100*6800 | 119000 | |
10000 | 10000 | 9000 | 800 | 400 | 950 | 2×420 | 2×25.2 | 1000 | 70 | 0~7 | 70 | 10350*4100*7600 | 143000 | |
10000 | 12000 | 10000 | 800 | 400 | 950 | 2×420 | 2×25.2 | 1000 | 70 | 0~7 | 70 | 12350*4100*8500 | 167000 | |
12000 | 5000 | 4000 | 1000 | 400 | 1000 | 2×420 | 2×25.2 | 1000 | 60 | 0~6 | 60 | 5350*4200*6400 | 102000 | |
12000 | 6000 | 5000 | 1000 | 400 | 1000 | 2×420 | 2×25.2 | 1000 | 60 | 0~6 | 60 | 6350*4200*6600 | 112000 | |
12000 | 7000 | 6000 | 1000 | 400 | 1000 | 2×420 | 2×25.2 | 1000 | 60 | 0~6 | 60 | 7350*4200*6800 | 123000 | |
12000 | 8000 | 7000 | 1000 | 400 | 1000 | 2×420 | 2×25.2 | 1000 | 60 | 0~6 | 60 | 8350*4200*7000 | 135000 | |
12000 | 10000 | 9000 | 1000 | 400 | 1000 | 2×420 | 2×25.2 | 1000 | 60 | 0~6 | 60 | 10350*4200*7900 | 162000 | |
12000 | 12000 | 10000 | 1000 | 400 | 1000 | 2×420 | 2×25.2 | 1000 | 60 | 0~6 | 60 | 12350*4200*8800 | 186000 |
- Escala lineal de alta precisión
Equipado con una escala lineal que ofrece una precisión de medición de 0.005 mm, lo que garantiza el funcionamiento sincronizado de los ejes Y1 e Y2.
- Mesa de bombeo de compensación mecánica
La mesa de bombeo proporciona una compensación mecánica a las deflexiones, lo que garantiza la alta precisión de la flexión.

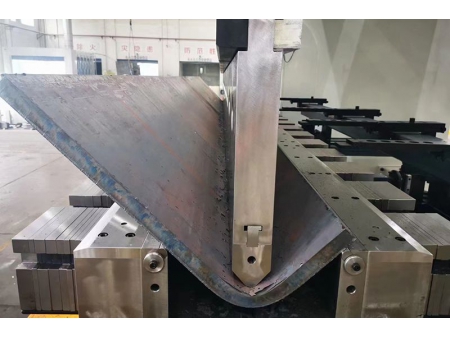

- Utillaje estándar de prensas plegadoras (punzones y matrices)
Todos los punzones y matrices están endurecidos por temple para una alta durabilidad. (También están disponibles herramientas de prensa plegadora personalizadas)

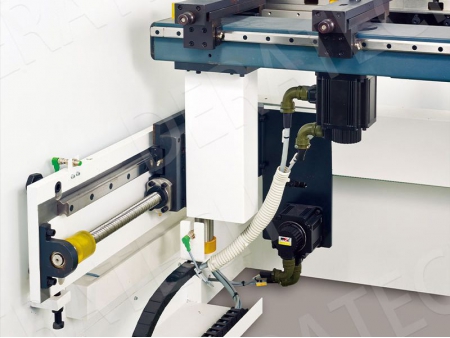

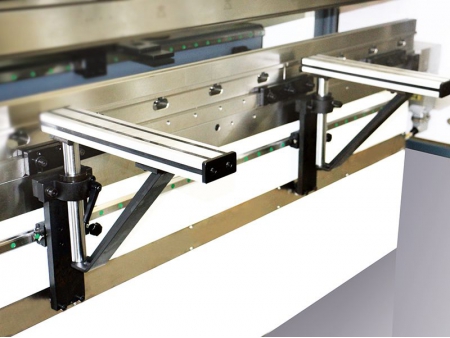

- Tope trasero estable
Accionado por servomotor y mecanismo de husillo de bolas, que ofrece un funcionamiento rápido y eficiente con una alta precisión de posicionamiento; El diseño de múltiples estaciones proporciona un amplio rango de manipulación;
El control de un solo eje o el control de múltiples ejes es opcional; - Diseño razonable de la estructura
Configuración estándar de 3 1 ejes, es decir, ejes Y1-Y2 (controla el movimiento arriba/abajo de los cilindros izquierdo y derecho), eje X (controla el movimiento delantero/trasero del tope trasero), eje W (controla la mesa de bombeo de compensación mecánica)
- Suiza Cybelec CT12
- Italia ESA S640
- Italia ESA S860W-18.5
- Suiza Cybelec VT-19
