Cáncamo de elevación de servicio pesado

Solicite un presupuesto

Sitio web: http://loadlifting-ar.com/1-4-heavy-duty-lifting-point-05-9t.html

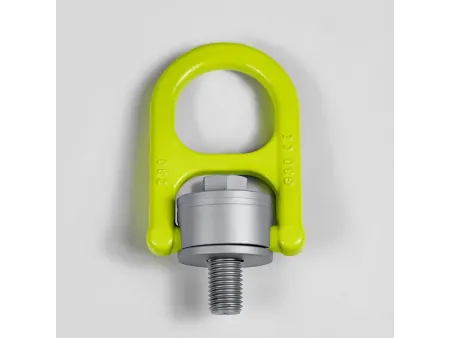

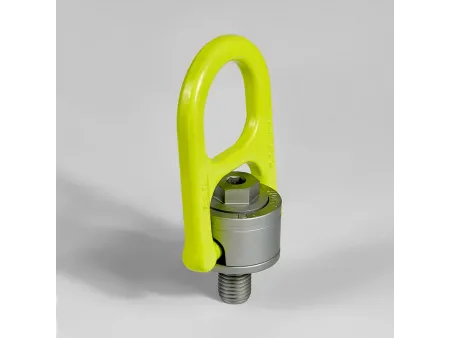

Cáncamo de elevación BLT082

Límite de carga de trabajo 0.5-9t

Rotación 360 grados

Pivote 180 grados

Material: Acero aleado al cromo-molibdeno de alta resistencia
Tipo de fijación: Atornillable
Ángulo de rotación: 360°
Ángulo de pivote: 180°
Tratamiento superficial (anillos): Recubrimiento en polvo
Tratamiento superficial (pernos): Dacromet
Rango de temperatura de trabajo: -40°C a 200°C
Tamaño de la rosca: M8–M36
Grado del perno: 10.9
Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
Gira bajo carga: No
Muelle de sujeción para la barra de suspensión: No
Carga límite de trabajo: 0.5T-9T
Factor de seguridad: 4:1
Norma: DIN EN 1677-1
Protección contra explosiones: No
Color RAL: Personalizable
Etiqueta de identificación disponible: No

Inspección y normas

Pasó la inspección del calibre de tapón de 6g, lo que garantiza la compatibilidad con orificios roscados de precisión
Pruebas de fatiga completadas con éxito 1.5x (20,000 ciclos) y pruebas de carga nominal 2.5x para confiabilidad
Verificado a través de la inspección de partículas magnéticas para confirmar una estructura libre de grietas
Fabricado según las normas EN1677-1, con informes de prueba certificados disponibles a pedido

Aplicaciones

Petróleo y gas: Ideal para su uso en entornos altamente corrosivos, como las operaciones de perforación de petróleo y gas, comúnmente empleado para levantar equipos de perforación y transportar sistemas de tuberías
Plantas Industriales: Frecuentemente utilizadas para levantar grandes maquinarias industriales como compresores y calderas
Transporte: Adecuado para el transporte de equipos industriales pesados, incluidos transformadores y contenedores

Este cáncamo de elevación de alta resistencia ofrece un límite de carga de trabajo de 0.5t a 9t, lo que lo convierte en una excelente opción para operaciones en las que la precisión y la eficiencia son críticas. Está optimizado para aplicaciones que requieren equipos más ligeros, lo que garantiza un fácil manejo sin comprometer la resistencia o la fiabilidad. Su construcción forjada de una sola pieza elimina los puntos de soldadura para mejorar la seguridad, mientras que el recubrimiento resistente a la corrosión y el diseño duradero permiten tareas de elevación precisas en entornos exigentes, incluidos entornos marinos e industriales.

Características principales

Fabricado con acero aleado de cromo-molibdeno de alta resistencia, los procesos de enfriamiento y revenido mejoran su durabilidad y resistencia a la tracción
Cuenta con un diseño forjado de una sola pieza sin puntos de soldadura, lo que lo hace más liviano y mantiene la misma capacidad de carga
Equipado con un diseño de perno hexagonal doble en la parte superior, lo que permite una instalación rápida y conveniente
Los tratamientos anticorrosivos avanzados en los pernos lo hacen adecuado para operaciones estándar, así como para entornos marinos y con alto contenido de cloruro
Disponible en tamaños de rosca que van desde M8 hasta M36, con opciones personalizadas como roscas extendidas o acortadas, roscas gruesas o finas, y especificaciones métricas y UNC
Proporciona un límite de carga de trabajo de 0.5-9t, con un factor de seguridad de 4:1 y una inspección 100% no destructiva
Cada componente de carga está estampado con un número de lote de producción único, lo que garantiza una fácil trazabilidad
Cuenta con un recubrimiento de polvo electrostático de resina epoxi para el cuerpo del cáncamo y un tratamiento a prueba de herrumbre Dacromet para el cerrojo

Especificaciones

(Disponible en rosca métrica y rosca UNC)

No. de item	Límite de carga de trabajo (t)	Rosca M	Dimensiones (mm)											Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)	Rosca M	E	A	B	C	F	G	V	R	S	SW	K	Par (Nm)	Peso (kg)
BLT082-M8	0.5	8×1.25	12	33	35	30.0	86	56	10	17.5	6	13	10	10-40	0.3
BLT082-M10	0.7	10×1.50	15	33	35	30.0	86	56	10	17.5	6	13	10	10-40	0.3
BLT082-M12	1.0	12×1.75	20	33	35	30.0	86	56	10	17.5	6	13	10	15-40	0.3
BLT082-M14	1.5	14×2.00	21	50	55	46.0	131	85	14	27.0	8	18	13	30-100	1.0
BLT082-M16	2.0	16×2.00	24	50	55	46.0	131	85	14	27.0	8	18	13	45-130	1.0
BLT082-M18	2.5	18×2.50	26	65	66	57.0	163	109	18	34.5	10	24	16	100-170	2.0
BLT082-M20	3.0	20×2.50	30	65	66	57.0	163	109	18	34.5	10	24	16	100-170	2.0
BLT082-M24	5.0	24×3.00	36	65	66	57.0	163	109	18	34.5	10	24	16	190-280	2.0
BLT082-M27	5.6	27×3.00	38	87	80	82.5	219	150	27	45.5	12	30	25	250-500	5.5
BLT082-M30	7.8	30×3.50	48	87	80	82.5	219	150	27	45.5	12	30	25	270-600	5.6
BLT082-M36	9.0	36×4.00	54	87	80	82.5	219	150	27	45.5	12	30	25	270-600	5.7

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT082-M8	8	0.8	1.6	0.5	1.0	0.70	0.5	0.50	1.05	0.75	0.5
BLT082-M10	10	1.2	2.4	0.7	1.4	0.98	0.7	0.70	1.47	1.05	0.7
BLT082-M12	12	2.0	4.0	1.0	2.0	1.40	1.0	1.00	2.10	1.50	1.0
BLT082-M14	14	2.4	4.8	1.5	3.0	2.10	1.5	1.50	3.15	2.25	1.5
BLT082-M16	16	3.2	6.4	2.0	4.0	2.80	2.0	2.00	4.20	3.00	2.0
BLT082-M18	18	5.0	10.0	2.5	5.0	3.50	2.5	2.50	5.25	3.75	2.5
BLT082-M20	20	5.6	11.2	3.0	6.0	4.20	3.0	3.00	6.30	4.50	3.0
BLT082-M24	24	9.2	18.4	5.0	10.0	7.00	5.0	5.00	10.50	7.50	5.0
BLT082-M27	27	9.5	19.0	5.6	11.2	7.84	5.6	5.60	11.76	8.40	5.6
BLT082-M30	30	12.0	24.0	7.8	15.6	10.92	7.8	7.80	16.38	11.70	7.8
BLT082-M36	36	12.5	25.0	9.0	18.0	12.60	9.0	9.00	18.90	13.50	9.0

No. de item	Límite de carga de trabajo (t)	Rosca		Dimensiones (mm)											Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)	M	TPI	E	A	B	C	F	G	V	R	S	SW	K	Par (Nm)	Peso (kg)
BLT082-1/2	0.80	1/2	13.0	20	33	35	30.0	86	56	10	17.5	6	13	10	15-40	0.3
BLT082-5/8	1.60	5/8	11.0	24	50	55	46.0	131	85	14	27.0	8	18	13	45-130	1.0
BLT082-3/4	2.40	3/4	10.0	30	50	55	46.0	131	85	14	27.0	8	18	13	45-130	1.0
BLT082-7/8	3.00	7/8	9.0	36	65	66	57.0	163	109	18	34.5	10	24	16	100-170	2.0
BLT082-1	4.00	1	8.0	36	65	66	57.0	163	109	18	34.5	10	24	16	190-280	2.0
BLT082-1-1/4	6.25	1-1/4	7.0	48	87	80	82.5	219	150	27	45.5	12	30	25	270-600	5.6

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT082-1/2	1/2	1.6	3.2	0.80	1.6	1.12	0.80	0.80	1.68	1.200	0.80
BLT082-5/8	5/8	2.6	5.2	1.60	3.2	2.24	1.60	1.60	3.36	2.400	1.60
BLT082-3/4	3/4	4.0	8.0	2.40	4.8	3.36	2.40	2.40	5.04	3.600	2.40
BLT082-7/8	7/8	4.5	9.0	3.00	6.0	4.20	3.00	3.00	6.30	4.500	3.00
BLT082-1	1	7.4	14.8	4.00	8.0	5.60	4.00	4.00	8.40	6.000	4.00
BLT082-1-1/4	1-1/4	9.6	19.2	6.25	12.5	8.75	6.25	6.25	13.13	9.375	6.25
