Prensa plegadora híbrida servo doble CNC
Serie CBB-D
Serie CBB-D
- Alta eficiencia y velocidad rápida: Mediante el uso de dos servomotores independientes para controlar el bloque deslizante y los circuitos hidráulicos avanzados, se aumenta la velocidad de trabajo del bloque deslizante, lo que reduce el tiempo de respuesta y mejora la eficiencia.
- Ahorro de energía: Con servos dobles y tanques de aceite dobles, ahorra aproximadamente un 50% del consumo de aceite en comparación con las plegadoras hidráulicas tradicionales, al tiempo que prolonga el tiempo de uso del aceite hidráulico.
- Bajo ruido: El uso de servos duales reduce significativamente el ruido durante la producción.

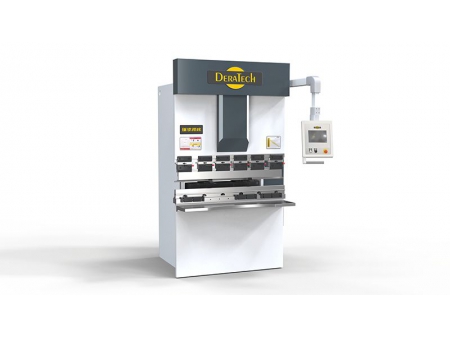

- CBB-35/1250D

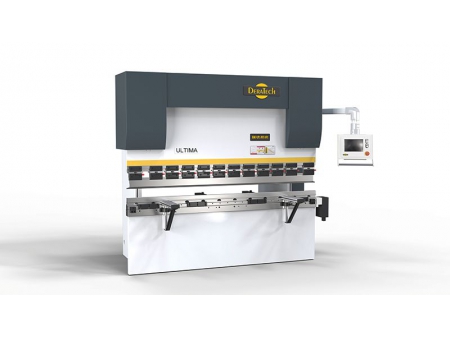

Prensa plegadora híbrida - CBB-70/2500D
Prensa plegadora híbrida
- Procesamiento de muros cortina de aluminio
- Procesamiento de doblado de acero inoxidable
- Procesamiento de doblado de carcasas/gabinetes
- Doblado de utensilios de cocina
- Procesamiento de componentes de maquinaria agrícola
- Mantenimiento de vehículos
- Procesamiento de componentes de maquinaria de ingeniería
- Procesamiento de componentes de ascensores
- Procesamiento de pequeños electrodomésticos (incluidos los accesorios de iluminación)

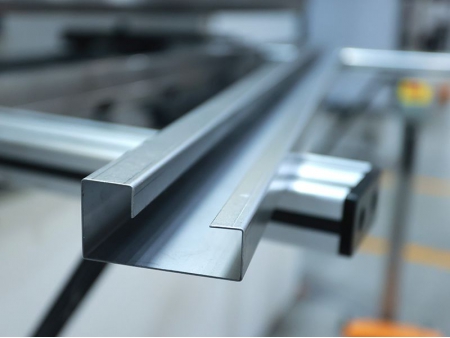

Todas las industrias que requieren un procesamiento de plegado de chapa metálica.
Se combina con un robot (celda de plegado automático) para fábricas inteligentes para obtener una mayor eficiencia.
(capacidad de plegado: 35 a 70 ton)
| Modelo | Fuerza (kN) | A | B | C | D | E | Potencia principal (kW) | Volumen de aceite (L) | Carrera del eje X (mm) | Carrera del eje R (mm) | Max. velocidad (mm/s) | Dimensiones (L*An*Al) (mm) | Peso (kg) | ||||
| Max. longitud de plegado (mm) | Distancia entre montantes (mm) | Profundidad de garganta (throat) (mm) | Carrera del cilindro (mm) | Altura de apertura (mm) | Velocidad de aproximación | Velocidad de trabajo | Velocidad de retorno | ||||||||||
| CBB-35/1250D★ | 350 | 1250 | 900 | 200 | 120 | 385 | 3.7 | 70 | 450 | 100 | 250 | 0-20 | 250 | 1650 | 1210 | 2245 | 2900 |
| CBB-50/1650D★ | 500 | 1650 | 1200 | 300 | 120 | 385 | 2 ×3.7 | 2 ×70 | 450 | 100 | 250 | 0-20 | 250 | 2180 | 1340 | 2385 | 4300 |
| CBB-60/2050D★ | 600 | 2050 | 1500 | 300 | 120 | 385 | 2 ×3.7 | 2 ×70 | 450 | 100 | 250 | 0-20 | 250 | 2680 | 1340 | 2385 | 4600 |
| CBB-70/2500D | 700 | 2500 | 2000 | 300 | 120 | 400 | 2 ×3.7 | 2 ×70 | 450 | 200 | 250 | 0-20 | 250 | 2990 | 1370 | 2385 | 5900 |
Nota: 1 El banco de trabajo con ★ en la esquina superior derecha no tiene dispositivo de compensación mecánica

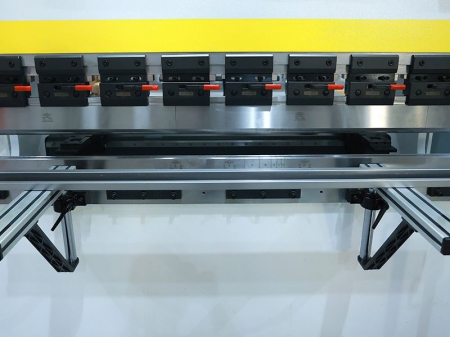

- Abrazaderas rápidas de carga y descarga vertical
Equipado con abrazaderas rápidas de precisión, reduce efectivamente el tiempo de cambio de herramientas, mejora la eficiencia de producción y tiene una mayor capacidad de carga.
- Estructura precisa y estable del tope trasero
La estructura de riel de guía lineal doble garantiza la precisión de posicionamiento. El diseño de tope de varios niveles aumenta el rango de posicionamiento.
- Estructura de tope trasero fácil
Configuración estándar para el modelo de 30-50 toneladas
- Dispositivo de compensación de la deformación de la garganta (throat)
Garantiza la precisión de plegado y evita eficazmente la interferencia de colisiones con piezas de trabajo no estándar a través de la unidad de detección.
- Dispositivo de compensación mecánica
Equipado con un sistema de compensación de cuña de alta precisión controlado por un sistema CNC, proporciona una compensación precisa para garantizar una precisión de flexión estable.
- Palet frontal móvil
Se mueve a lo largo del riel de guía lineal y se puede detener en cualquier posición, lo que ayuda en el trabajo de doblado para que el proceso sea cómodo y eficiente.
- Tecnología híbrida de aceite-eléctrico de doble servo
(Patent No.: 2017112435900)
El sistema híbrido de doble servo aceite-eléctrico funciona de forma rápida y suave, con una velocidad de respuesta que supera el control proporcional de la válvula. Este sistema también se caracteriza por su bajo nivel de ruido y alta eficiencia. - Sistema CNC
Suiza Cybelec CybTouch 8
Suiza Cybelec CT8 (estándar en los modelos CBB-D) - Sistema CNC
Suiza Cybelec CybTouch 12
Suiza Cybelec CT12 (estándar en los modelos UBB-D)
