Máquina plegadora de chapa metálica

Serie UBB-D

Máquina plegadora de chapa metálica

Serie UBB-D

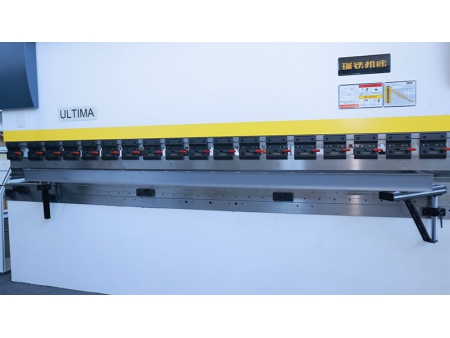

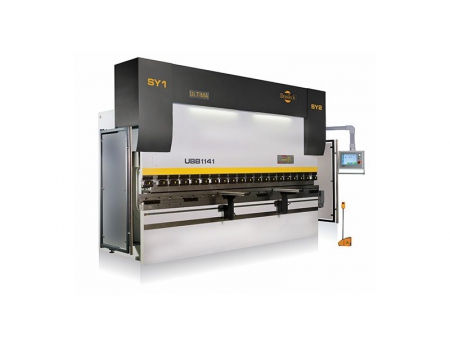

La prensa plegadora híbrida de doble servo de la serie UBB-D, desarrollada por DERATECH, es un producto patentado (2017112435900) de nuestra empresa. Con un conjunto de servomotores y servobombas tanto en el lado izquierdo como en el derecho, controla el buen funcionamiento de los ejes Y1 e Y2, proporcionando una velocidad de respuesta más rápida.

  • Alta eficiencia y velocidad rápida: Mediante el uso de dos servomotores independientes para controlar el bloque deslizante y los circuitos hidráulicos avanzados, se aumenta la velocidad de trabajo del bloque deslizante, lo que reduce el tiempo de respuesta y mejora la eficiencia.
  • Ahorro de energía: Con servos dobles y tanques de aceite dobles, ahorra aproximadamente un 50% del consumo de aceite en comparación con las plegadoras hidráulicas tradicionales, al tiempo que prolonga el tiempo de uso del aceite hidráulico.
  • Bajo ruido: El uso de servos duales reduce significativamente el ruido durante la producción.
Aplicaciones

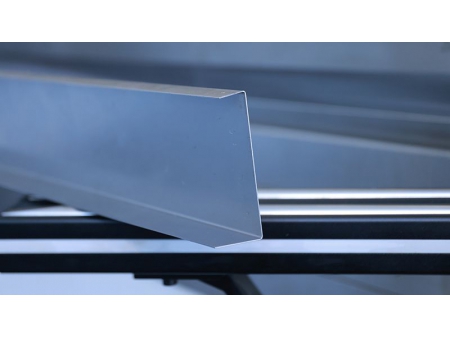

Esta máquina plegadora de chapa se puede aplicar para la fabricación de:

  • Paneles de carrocería
  • Carcasas de refrigerador
  • Carcasas y soportes electrónicos
  • Placas de acero inoxidable
  • y más
Parámetros

(capacidad de plegado: 80 a 320 ton)

Modelo Fuerza (kN) A B C D E Potencia principal (kW) Volumen de aceite (L) Carrera del eje X (mm) Carrera del eje R (mm) Max. velocidad (mm/s) Dimensiones (L*An*Al) (mm) Peso (kg)
Max. longitud de plegado (mm) Distancia entre montantes (mm) Profundidad de garganta (throat) (mm) Carrera del cilindro (mm) Altura de apertura (mm) Velocidad de aproximación Velocidad de trabajo Velocidad de retorno
UBB-80/2500D 800 2500 2000 300 160 425 2 ×3.7 2 ×70 450 200 300 0-20 250 2990*1470*2410 6100
UBB-100/3200D 1000 3200 2700 400 200 475 2 ×5.5 2 ×70 450 200 300 0-15 220 3700*1550*2645 7800
UBB-110/2500D 1100 2500 2000 400 225 500 2 ×5.5 2 ×70 600 200 300 0-15 220 3010*1670*2720 7900
UBB-110/3200D 1100 3200 2700 400 225 500 2 ×5.5 2 ×70 600 200 300 0-15 220 3710*1670*2720 9000
UBB-110/4100D 1100 4100 3600 500 225 500 2 ×5.5 2 ×70 600 200 300 0-15 220 4610*1770*2720 10900
UBB-130/2500D 1300 2500 2000 400 225 500 2 ×5.5 2 ×70 600 200 300 0-15 220 3010*1670*2720 7900
UBB-130/3200D 1300 3200 2700 400 225 500 2 ×5.5 2 ×70 600 200 300 0-15 220 3710*1670*2720 9000
UBB-130/4100D 1300 4100 3600 500 225 500 2 ×5.5 2 ×70 600 200 300 0-15 220 4610*1770*2720 11300
UBB-130/5100D 1300 5100 4600 400 225 500 2 ×5.5 2 ×70 600 200 200 0-15 160 5610*1820*2960 15200
UBB-130/6100D 1300 6100 5600 400 225 500 2 ×5.5 2 ×70 600 200 200 0-15 160 6610*1820*3110 17700
UBB-160/3200D 1600 3200 2700 400 200 475 2 ×5.5 2 ×70 600 200 300 0-15 200 3720*1700*2685 9800
UBB-160/4100D 1600 4100 3600 500 200 475 2 ×5.5 2 ×70 600 200 300 0-15 200 4620*1700*2685 11500
UBB-170/2500D 1700 2500 2000 400 225 500 2 ×5.5 2 ×70 600 200 300 0-15 200 3030*1680*2720 8800
UBB-170/3200D 1700 3200 2700 400 225 500 2 ×5.5 2 ×70 600 200 300 0-15 200 3730*1680*2720 10100
UBB-170/4100D 1700 4100 3600 500 225 500 2 ×5.5 2 ×70 600 200 300 0-15 200 4630*1790*2720 12100
UBB-170/5100D 1700 5100 4600 400 225 500 2 ×7.5 2 ×120 600 200 180 0-15 130 5630*1800*2960 17000
UBB-170/6100D 1700 6100 5600 400 225 500 2 ×7.5 2 ×120 600 200 180 0-15 130 6630*1800*3160 20000
UBB-230/2500D 2300 2500 2000 420 225 500 2 ×7.5 2 ×120 600 200 160 0-15 160 3040*1700*2720 10500
UBB-230/3200D 2300 3200 2700 420 225 500 2 ×7.5 2 ×120 600 200 160 0-15 160 3750*1700*2720 11800
UBB-230/4100D 2300 4100 3600 420 225 500 2 ×7.5 2 ×120 600 200 160 0-15 160 4650*1700*2720 13700
UBB-230/5100D 2300 5100 4600 420 225 500 2 ×7.5 2 ×120 600 200 150 0-15 150 5640*1880*3060 18600
UBB-230/6100D 2300 6100 5600 420 225 500 2 ×7.5 2 ×120 600 200 150 0-15 150 6640*1880*3210 21600
UBB-250/2500D 2500 2500 2000 400 250 525 2 ×7.5 2 ×120 600 200 150 0-15 150 3050*1920*2975 12100
UBB-250/3200D 2500 3200 2700 400 250 525 2 ×7.5 2 ×120 600 200 150 0-15 150 3750*1920*2975 14000
UBB-250/4100D 2500 4100 3600 400 250 525 2 ×7.5 2 ×120 600 200 150 0-15 150 4650*1920*2975 16000
UBB-250/5100D 2500 5100 4600 400 250 525 2 ×7.5 2 ×120 600 200 130 0-15 130 5650*1920*3125 21200
UBB-250/6100D 2500 6100 5600 400 250 525 2 ×7.5 2 ×120 600 200 130 0-15 130 6650*1920*3325 24600
UBB-320/3200D 3200 3200 2700 400 300 575 2 ×7.5 2 ×120 600 200 120 0-12 130 3930*2110*3205 17700
UBB-320/4100D 3200 4100 3600 400 300 575 2 ×7.5 2 ×120 600 200 120 0-12 130 4830*2110*3205 20300
UBB-320/5100D 3200 5100 4600 400 300 575 2 ×7.5 2 ×120 600 200 100 0-12 110 5830*2150*3690 26100
UBB-320/6100D 3200 6100 5600 400 300 575 2 ×7.5 2 ×120 600 200 100 0-12 110 6830*2150*3855 30400
