Máquina plegadora de chapa metálica

Serie TAM-S

Máquina plegadora de chapa metálica

Serie TAM-S

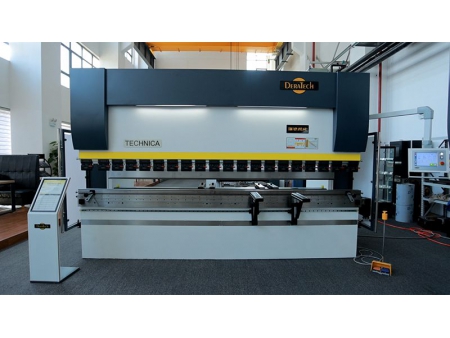

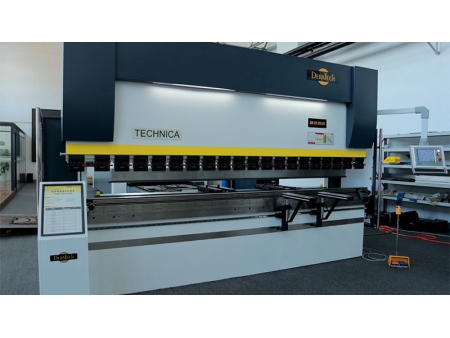

La prensa plegadora hidráulica CNC de la serie TAM-S está equipada con un dispositivo de sujeción rápida de alta precisión y un sistema de tope trasero estable. Esto reduce significativamente la intensidad de la mano de obra, mejora la eficiencia de la producción y garantiza una precisión de plegado de alta calidad. Además, esta máquina plegadora adopta un sistema hidráulico integrado de una marca alemana de renombre, lo que reduce en gran medida la tasa de fallas.

Aplicaciones

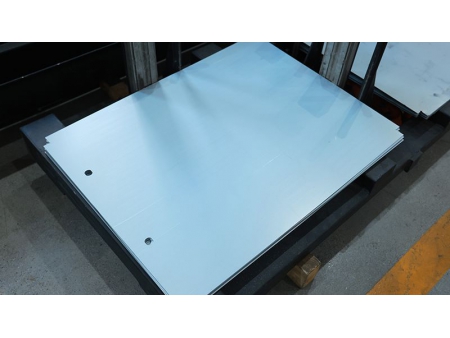

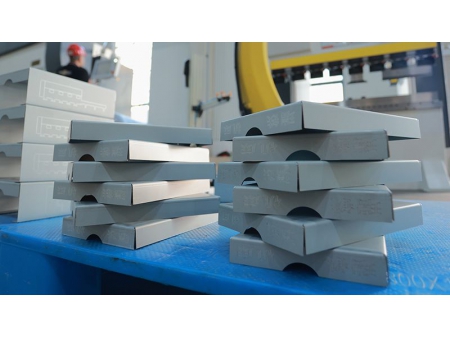

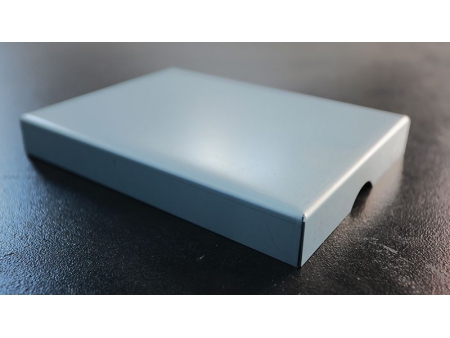

Plegado de chapa
Fabricación de piezas de máquinas
Proceso de fabricación de automóviles
Fabricación de componentes electrónicos
Proceso de fabricación de muebles
Doblado de tubos de acero

Parámetros

(capacidad de plegado: 80 a 320 ton)

Modelo	Fuerza (kN)	A	B	C	D	E	Potencia principal (kW)	Volumen de aceite (L)	Carrera del eje X (mm)	Carrera del eje R (mm)	Max. velocidad (mm/s)			Dimensiones (LAnAl) (mm)	Peso (kg)
Modelo	Fuerza (kN)	Max. longitud de plegado (mm)	Distancia entre montantes (mm)	Profundidad de garganta (throat) (mm)	Carrera del cilindro (mm)	Altura de apertura (mm)	Potencia principal (kW)	Volumen de aceite (L)	Carrera del eje X (mm)	Carrera del eje R (mm)	Velocidad de aproximación	Velocidad de trabajo	Velocidad de retorno	Dimensiones (LAnAl) (mm)	Peso (kg)
TAM-80/2500S	800	2500	2000	300	160	425	7.5	200	450	200	200	0-15	200	299014702410	6100
TAM-100/3200S	1000	3200	2700	400	200	475	12.4	200	450	200	220	0-15	180	370015502645	7800
TAM-110/2500S	1100	2500	2000	400	225	500	12.4	200	600	200	220	0-15	180	301016702720	7800
TAM-110/3200S	1100	3200	2700	400	225	500	12.4	200	600	200	220	0-15	180	371016702720	9000
TAM-110/4100S	1100	4100	3600	500	225	500	12.4	200	600	200	220	0-15	180	461017702720	10900
TAM-130/2500S	1300	2500	2000	400	225	500	12.4	200	600	200	200	0-15	160	301016702720	7800
TAM-130/3200S	1300	3200	2700	400	225	500	12.4	200	600	200	200	0-15	160	371016702720	9000
TAM-130/4100S	1300	4100	3600	500	225	500	12.4	200	600	200	200	0-15	160	461017702720	11300
TAM-130/5100S	1300	5100	4600	400	225	500	17.8	200	600	200	180	0-15	130	561018202960	15200
TAM-130/6100S	1300	6100	5600	400	225	500	17.8	200	600	200	180	0-15	130	661018203110	17700
TAM-170/2500S	1700	2500	2000	400	225	500	17.8	200	600	200	200	0-15	160	303016802720	8700
TAM-170/3200S	1700	3200	2700	400	225	500	17.8	200	600	200	200	0-15	160	373016802720	10100
TAM-170/4100S	1700	4100	3600	500	225	500	17.8	200	600	200	200	0-15	160	463017902720	12100
TAM-170/5100S	1700	5100	4600	400	225	500	17.8	200	600	200	160	0-15	110	563018002960	17000
TAM-170/6100S	1700	6100	5600	400	225	500	17.8	200	600	200	160	0-15	110	663018003160	20000
TAM-230/2500S	2300	2500	2000	420	225	500	21.4	400	600	200	140	0-13	150	304017002720	10500
TAM-230/3200S	2300	3200	2700	420	225	500	21.4	400	600	200	140	0-13	150	375017002720	11800
TAM-230/4100S	2300	4100	3600	420	225	500	21.4	400	600	200	140	0-13	150	465017002720	13700
TAM-230/5100S	2300	5100	4600	420	225	500	21.4	400	600	200	130	0-13	130	564018803060	18600
TAM-230/6100S	2300	6100	5600	420	225	500	21.4	400	600	200	130	0-13	130	664018803210	21600
TAM-250/2500S	2500	2500	2000	400	250	525	21.4	400	600	200	130	0-13	130	305019202975	11700
TAM-250/3200S	2500	3200	2700	400	250	525	21.4	460	600	200	130	0-13	130	375019202975	14000
TAM-250/4100S	2500	4100	3600	400	250	525	21.4	460	600	200	130	0-13	130	465019202975	16000
TAM-250/5100S	2500	5100	4600	400	250	525	21.4	460	600	200	120	0-13	110	565019203125	21200
TAM-250/6100S	2500	6100	5600	400	250	525	21.4	460	600	200	120	0-13	110	665019203325	24600
TAM-320/3200S	3200	3200	2700	400	300	575	25.2	460	600	200	100	0-13	110	393021103205	17700
TAM-320/4100S	3200	4100	3600	400	300	575	25.2	460	600	200	100	0-13	110	483021103205	20300
TAM-320/5100S	3200	5100	4600	400	300	575	25.2	460	600	200	90	0-13	90	583021503690	26100
TAM-320/6100S	3200	6100	5600	400	300	575	25.2	460	600	200	90	0-13	90	683021503855	30400

Detalles

Abrazadera rápida de carga y descarga vertical rápida

Equipado con accesorios rápidos precisos, las herramientas se pueden instalar y reemplazar en ambas direcciones desde la parte inferior y lateral bidireccional del accesorio, lo que puede reducir efectivamente el tiempo de reemplazo de herramientas, mejorar la eficiencia de producción y tener una mayor capacidad de carga.
Estructura estable del tope trasero

La estructura de doble guía lineal garantiza la mejor precisión de posicionamiento. El diseño de tope de varias etapas aumenta el rango de posicionamiento.
Estructura de tope trasero fácil

Estándar para el modelo de 30-50 toneladas
Estructura de diseño novedosa y única, diseño de parado de varias etapas, rango de posicionamiento extendido
Dispositivo de compensación de la deformación de la garganta (throat)

Garantiza la precisión de plegado y evita eficazmente la interferencia de colisiones con piezas de trabajo no estándar a través de la unidad de detección.
Dispositivo de compensación mecánica

Controlado por el sistema CNC para garantizar que la precisión de doblado sea siempre estable.
Utillaje de plegado de alta calidad

Endurecido integralmente para mayor durabilidad y rendimiento duradero.
Sistema hidráulico de alto rendimiento

Se importa de Alemania con una respuesta de frecuencia más alta y una tasa de fallas más baja, lo que resulta en un funcionamiento más suave y rápido de la máquina.
Tanque de almacenamiento de combustible fabricado con materiales especiales resistentes al aceite
Sistema CNC: Suiza Cybelec CT12

Pantalla táctil de 12 pulgadas

Opciones

Cortina de luz de protección láser de Italia
Dispositivo de medición de espesor de chapa
Dispositivo de monitoreo y corrección de ángulos
Sistema de tope trasero de 4 ejes X-R-Z1-Z2
Sistema de tope trasero X-R-Z1-Z2-X' de 5 ejes
Sistema de tope trasero de 6 ejes X1-X2-R1-R2-Z1-Z2
Reemplazo servo de ranuras de utillaje
Sistema de ayuda de plegado
Palet de elevación neumática
Dispositivo neumático de palet trasero
El tope trasero neumático asistido por cepillos es adecuado para el procesamiento de chapa fina.

Sistema CNC opcional

Italia ESA S640
Italia ESA S860W
Suiza Cybelec VT-19
Suiza Cybelec VT-15
