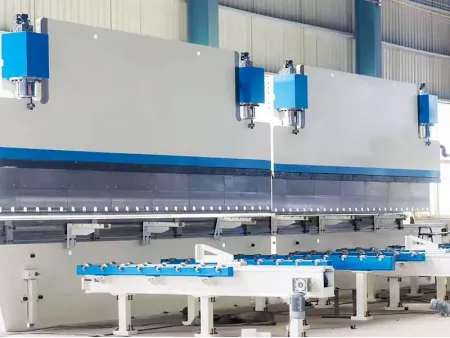

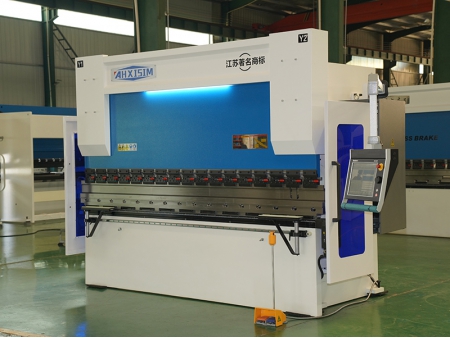

Prensa plegadora híbrida CNC
Dobladora de chapa metálica que combina motor eléctrico y sistema hidráulico para un procesamiento eficiente de metales
Dobladora de chapa metálica que combina motor eléctrico y sistema hidráulico para un procesamiento eficiente de metales
Especificaciones principales
- Fuerza nominal: 400KN-6000KN
- Distancia entre montantes: 1900mm-5000mm
- Profundidad de la garganta: 250mm-400mm
- Características
- Especificaciones

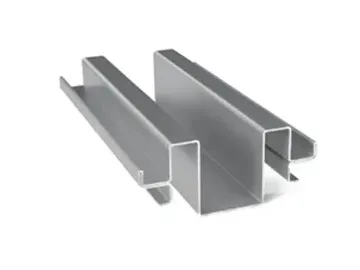

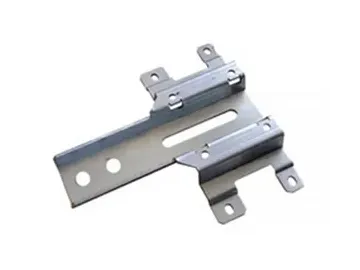

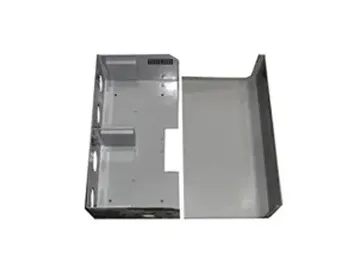

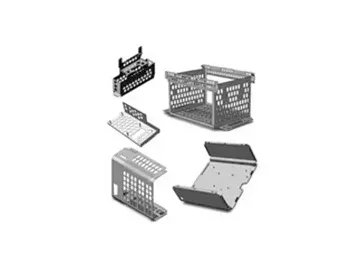

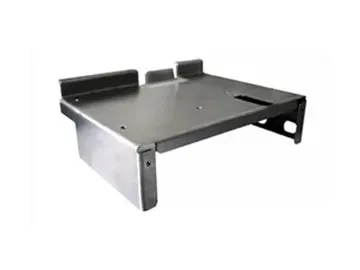

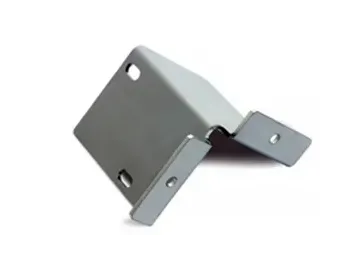

- Ejemplos
- Configuraciones
Esta prensa plegadora híbrida CNC compacta, ideal para talleres pequeños, cuenta con capacidades de doblado a alta presión impulsadas por una bomba hidráulica accionada por motor. Es compatible con sistemas de control CNC avanzados como Delem DA58T o Cybtouch 12PS, lo que mejora su idoneidad para amplia gama de tareas de procesamiento de metales. Las aplicaciones comunes incluyen doblado para estructuras metálicas marinas, componentes de ascensores y equipos y suministros médicos.
- Control de precisión: Utiliza un control sincronizado de circuito cerrado y un mecanismo de compensación para garantizar una alta precisión en las operaciones de doblado.
- Programación avanzada: Ofrece capacidades de programación 2D y simulación 3D para optimizar y visualizar los procesos de plegado.
- Funcionalidad mejorada: Incluye un lanzamiento de set de troqueles con un solo botón, interfaz de pantalla táctil, sistema de compensación integral y capacidades de programación fuera de línea. Un interruptor de pedal multifunción y un dispositivo de protección láser integrado mejoran la seguridad y la facilidad de uso.
- Sistema hidráulico fiable: Equipado con un sistema hidráulico HOERBIGER, que proporciona un rendimiento más rápido, eficiente y estable.
| Modelo | Fuerza nominal (KN) | Longitud de la mesa de trabajo (mm) | Distancia entre montantes (mm) | Profundidad de la garganta (mm) | Carrera del ariete (mm) | Potencia del motor (kW) |
| 400 | 2500 | 1900 | 250 | 100 | 5.5 | |
| 630 | 2500 | 1900 | 250 | 100 | 5.5 | |
| 800 | 2500 | 1900 | 250 | 120 | 7.5 | |
| 800 | 3200 | 2600 | 250 | 120 | 7.5 | |
| 1000 | 2500 | 1900 | 320 | 120 | 7.5 | |
| 1000 | 3200 | 2600 | 320 | 150 | 7.5 | |
| 1000 | 4000 | 3200 | 320 | 150 | 7.5 | |
| 1250 | 2500 | 1900 | 320 | 150 | 7.5 | |
| 1250 | 3200 | 2600 | 320 | 150 | 7.5 | |
| 1250 | 4000 | 3200 | 320 | 150 | 7.5 | |
| 1600 | 3200 | 2600 | 330 | 200 | 11 | |
| 1600 | 4000 | 3200 | 330 | 200 | 11 | |
| 2000 | 4000 | 3200 | 330 | 200 | 11 | |
| 2500 | 5000 | 4000 | 330 | 200 | 15 | |
| 3000 | 3200 | 2600 | 400 | 250 | 22 | |
| 3000 | 4000 | 3200 | 400 | 250 | 22 | |
| 4000 | 3200 | 2600 | 400 | 250 | 37 | |
| 6000 | 6000 | 5000 | 400 | 350 | 60 |
Configuraciones estándar

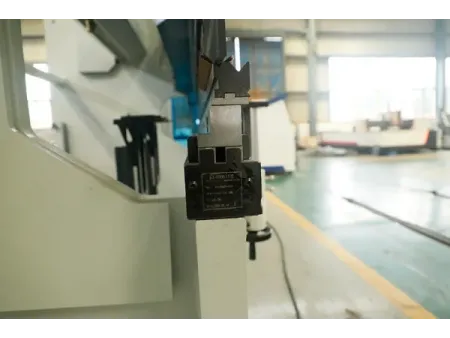

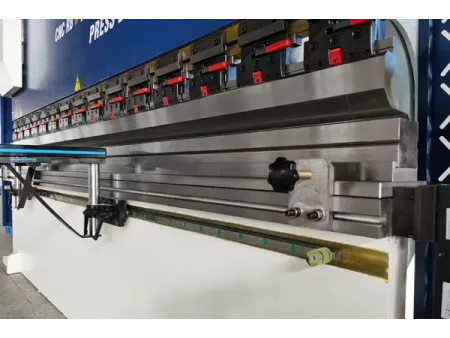

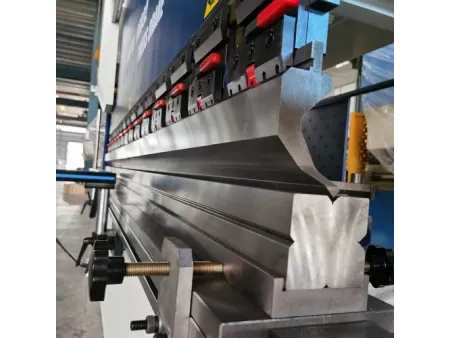

- Punzón y troquel

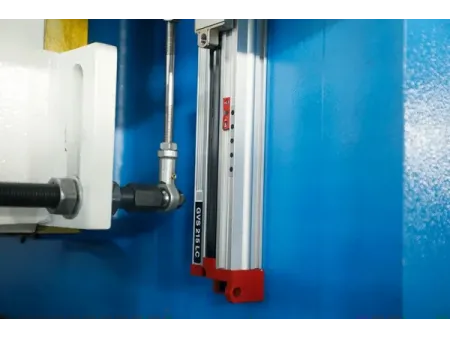

- Regla de rejilla (grating)
- Rango de coronación automática de 0 a 3mm

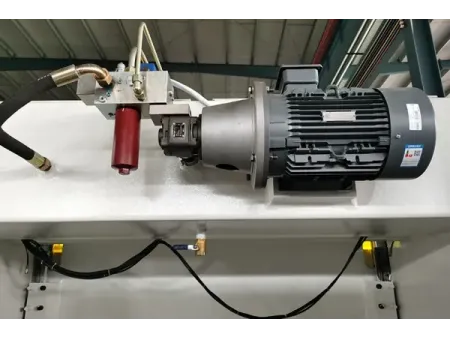

- Motor Siemens, bomba Sunny

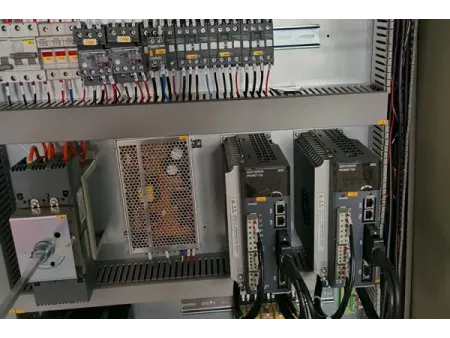

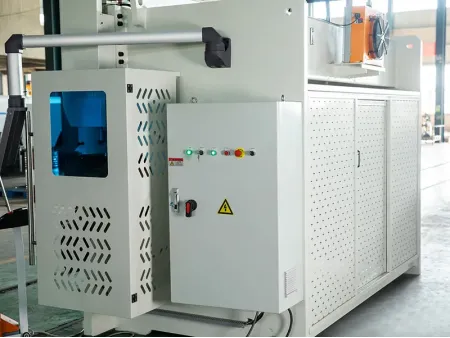

- Panel eléctrico Schneider

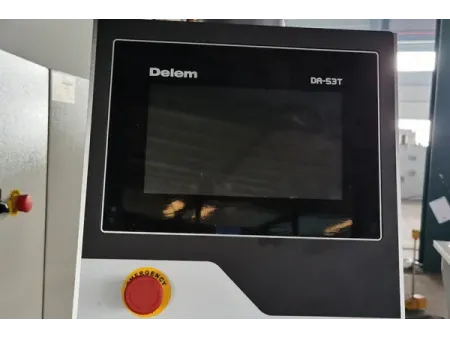

- Controlador Delem DA53T

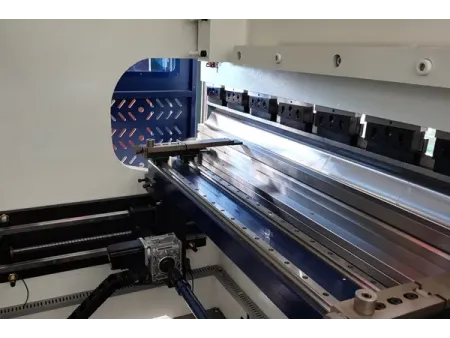

- Tope trasero (backgauge) eje x r
- Dedo (finger) de ajuste fino

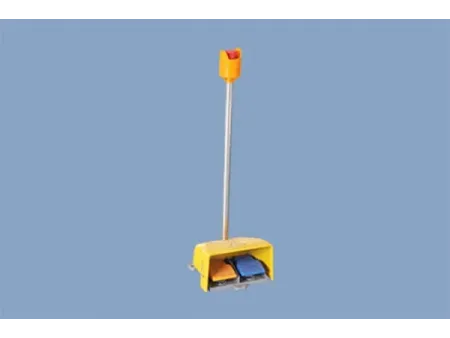

- Interruptor de pedal KACON
Configuraciones opcionales
Sets de punzones y troqueles personalizados
Tope delantero con guía lineal
La abrazadera hidráulica de troquel superior cuenta con una acción automática de sujeción y aflojamiento controlada electrónicamente, lo que garantiza una fuerza de sujeción fuerte y confiable. Este sistema facilita cambios de herramienta rápidos y eficientes.
La abrazadera hidráulica del troquel inferior administra automáticamente las acciones de sujeción y aflojamiento a través del control eléctrico, lo que agiliza el proceso de cambio de molde para aumentar la eficiencia y la facilidad de operación.
Protección láser

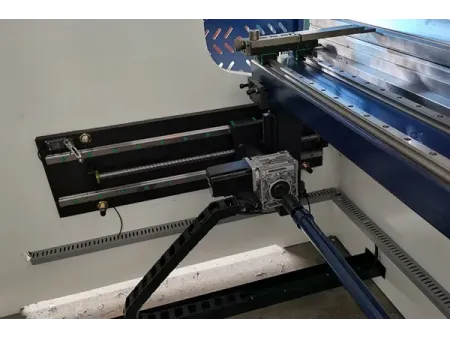

Tope trasero (backgauge) multieje
Sistemas de control
- DA53T
- DA58T
- DA66T
- DA69T
- CT8
- CT12
- S630
- S660W
