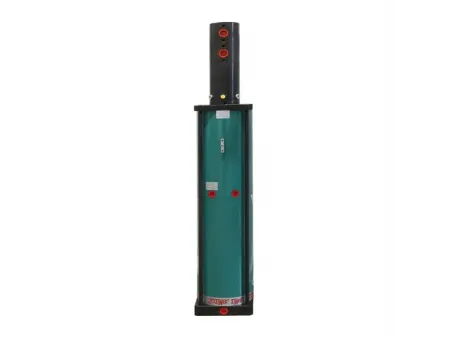

Intensificador neumohidráulico, serie MPS/HMPS

Solicite un presupuesto

Sitio web: http://clinchingmachine-ar.com/pneumohydraulic-intensifier-1-5.html

Fuerza de prensado 2-2000kN
Carrera de fuerza 6-52mm
Carrera total 100/200mm

El intensificador neumohidráulico MPS/HMPS es un dispositivo de alta presión que integra tecnologías neumáticas e hidráulicas. Mediante el uso de aire comprimido para impulsar el movimiento del pistón y la aplicación de la Ley de Pascal, convierte la presión de aire de entrada en una presión hidráulica decenas de veces mayor. Sus componentes principales incluyen el cilindro, el cilindro hidráulico y el tambor de conversión aire-aceite, lo que permite un montaje de 360 grados sin necesidad de una unidad hidráulica adicional.

Dejar un mensaje

Intensificador MPS
Relación de presión: 69:1
Convierte una presión de aire de entrada de 6 bar en una presión hidráulica de salida de 400 bar.
Diseñado específicamente para accionar los cilindros de trabajo de la serie AT.

Intensificador HMPS
Relación de presión: 39:1
Convierte una presión de aire de entrada de 6 bar en una salida hidráulica de 230 bar (hasta 250 bar).
Diseñado específicamente para accionar los cilindros de trabajo de la serie HZ.

Parámetros de funcionamiento

Parámetros de funcionamiento del MPS

Modelo	Fuerza de carrera de aproximación (kg, a 6 bar de presión de aire)	Fuerza de carrera de retorno (kg, a 6 bar de presión de aire)	Salida de alta presión en A1 bajo intensificación (CC)	A1	H	B	L1	L	Interfaz neumática	Interfaz hidráulica
MPS100.60.30	400	470	30	112	85	625	281	681	G1/2	G3/4
MPS125.60.50	400	790	50	137	98.5	612	256	668	G1/2	G3/4
MPS160.60.100	400	1800	100	177	118.5	720	298	776	G3/4	G3/4
MPS200.60.180	400	2800	180	216	138	836	386	892	G1	G3/4
MPS250.60.265	400	6600	265	268	159	921	361	977	G1	G1
MPS300.60.390	400	10000	390	332	196	1125	450	1200	G1	G1-1/4

Parámetros de funcionamiento

Modelo	Fuerza de carrera de aproximación (kg, a 10 bar de presión de aire)	Fuerza de carrera de retorno (kg, a 6 bar de presión de aire)	Salida de alta presión bajo intensificación (CC)	A1	H	B	L1	L	Interfaz neumática	Interfaz hidráulica	Observaciones
HMPS100.100.50	400	470	50	112	85	625	281	681	G1/2	G3/4	230
HMPS125.100.78	400	790	78	137	98.5	612	256	668	G1/2	G3/4	230
HMPS160.100.134	400	1800	134	177	118.5	720	298	776	G3/4	G3/4	230
HMPS200.100.284	400	2800	284	216	138	836	386	892	G1	G3/4	230
HMPS250.100.395	400	6600	395	268	159	921	361	977	G1	G1	230
HMPS300.100.650	400	10000	650	332	196	1125	450	1200	G1	G1-1/4	230

Puerto hidráulico de alta presión
Puerto de prueba de presión
Puerto de avance rápido
Puerto de retorno de sobrealimentación
Puerto de sobrealimentación
