Máquina plegadora de chapa metálica

Serie EPP

Máquina plegadora de chapa metálica

Serie EPP

La prensa plegadora servoeléctrica CNC de la serie EPP es una máquina dobladora servo eléctrica recientemente desarrollada, que supera las limitaciones de los modelos servo eléctricos anteriores. También es la invención patentada de nuestra empresa (ZL202011465863.8), con muchas características y ventajas innovadoras que satisfacen la demanda actual del mercado:

  • La combinación de un servomotor de alto rendimiento y un husillo de bolas de alta carga garantiza una alta precisión de plegado, una alta eficiencia de conversión de energía y una velocidad de prensado de hasta 60 mm/s.
  • El sistema de lubricación automática protege eficazmente los componentes de la transmisión y reduce los fallos mecánicos.
  • Libre de los problemas de fugas de aceite en las máquinas dobladoras tradicionales, lo que resulta en bajos costos de mantenimiento.

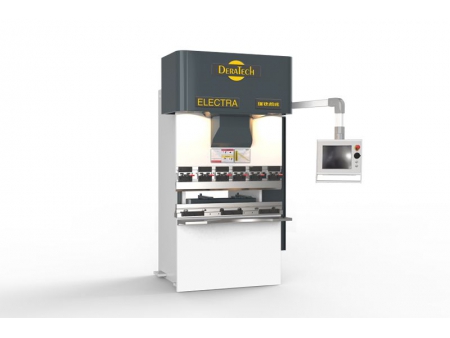

  • EPP-35/1250
    Prensa plegadora eléctrica

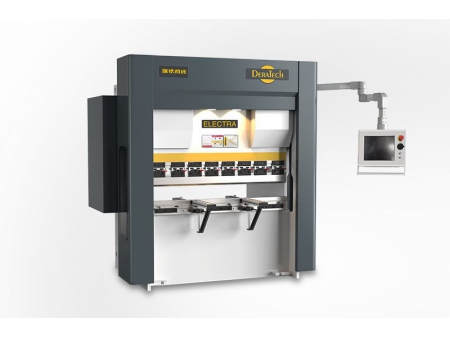

  • EPP-50/1650
    Prensa plegadora eléctrica

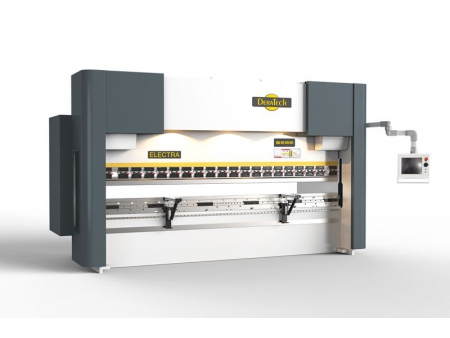

  • EPP-130/4100
    Prensa plegadora eléctrica
Aplicaciones
  • Procesamiento de muros cortina de aluminio
  • Procesamiento de doblado de acero inoxidable
  • Procesamiento de doblado de carcasas/gabinetes
  • Doblado de utensilios de cocina
  • Procesamiento de componentes de maquinaria agrícola
  • Mantenimiento de vehículos
  • Procesamiento de componentes de maquinaria de ingeniería
  • Procesamiento de componentes de ascensores
  • Procesamiento de pequeños electrodomésticos (incluidos los accesorios de iluminación)
Parámetros

(capacidad de plegado: 30 a 160 ton)

Modelo Fuerza (kN) A B C D E Potencia media (kW) Carrera del eje X (mm) Carrera del eje R (mm) Max. velocidad (mm/s) Dimensiones (L*An*Al) (mm) Peso (kg)
Max. longitud de plegado (mm) Distancia entre montantes (mm) Profundidad de garganta (throat) (mm) Carrera del cilindro (mm) Altura de apertura (mm) Aproximación Velocidad de trabajo Velocidad de retorno
EPP-30/1250★ 300 1250 900 200 180 430 1.1 450 100 200 0-30 200 1650*1450*2610 3500
EPP-40/1300★ 400 1300 900 300 200 470 2.3 450 100 200 0-30 200 1880*1610*2490 4400
EPP-50/1650★ 500 1650 1200 300 200 470 2.4 450 100 200 0-30 200 2180*1610*2490 4800
EPP-60/2050★ 600 2050 1700 300 200 470 2.6 450 200 200 0-30 200 2680*1610*2560 5400
EPP-70/2500 700 2500 2000 300 200 470 2.7 450 200 200 0-30 200 2990*1610*2545 6800
EPP-110/2500 1100 2500 2000 400 250 525 3.9 600 200 200 0-30 200 3000*1860*3035 10200
EPP-110/3200 1100 3200 2700 400 250 525 3.9 600 200 200 0-30 200 3900*1860*3035 11600
EPP-110/4100 1100 4100 3600 550 250 540 3.9 600 200 200 0-30 200 4800*2010*3050 13500
EPP-130/2500 1300 2500 2000 400 250 525 4.8 600 200 200 0-30 200 3000*1860*3035 10300
EPP-130/3200 1300 3200 2700 400 250 525 4.8 600 200 200 0-30 200 3900*1860*3035 11700
EPP-130/4100 1300 4100 3600 550 250 540 4.8 600 200 200 0-30 200 4800*2010*3050 13900
EPP-130/5100 1300 5100 4600 550 250 540 4.8 600 200 200 0-30 200 5600*2010*3050 17000
EPP-130/6100 1300 6100 5600 550 250 540 4.8 600 200 200 0-30 200 6800*2010*3120 19200
EPP-160/2500 1600 2500 2000 400 250 525 4.8 600 200 150 0-30 150 3000*2000*3150 11800
EPP-160/3200 1600 3200 2700 400 250 525 4.8 600 200 150 0-30 150 3900*2000*3150 13200
EPP-160/4100 1600 4100 3600 400 250 525 4.8 600 200 150 0-30 150 4800*2000*3150 15500
EPP-160/5100 1600 5100 4600 400 250 525 4.8 600 200 150 0-30 150 5600*2010*3200 19000
EPP-160/6100 1600 6100 5600 400 250 525 4.8 600 200 150 0-30 150 6800*2010*3250 21000

Nota: 1 El banco de trabajo con ★ en la esquina superior derecha no tiene dispositivo de compensación mecánica

Detalles
  • Dispositivo de sujeción rápida de precisión

    Equipado con abrazaderas rápidas de precisión, reduce efectivamente el tiempo requerido para los cambios de herramientas, mejora la eficiencia de la producción y tiene una mayor capacidad de carga.

  • Estructura de tope trasero de aleación de aluminio ligera y compacta

    Configuración estándar para el modelo de 25-35 toneladas

  • Estructura precisa y estable del tope trasero

    Configuración estándar para el modelo de 50-130 toneladas

  • Palet frontal móvil

    Configuración estándar para el modelo de 100-130 toneladas

  • Palet fijo: Ligero y compacto, fácil de mover

    Configuración estándar para el modelo de 50-70 toneladas

  • Dispositivo de compensación mecánica de alta precisión

    Equipado con un sistema de compensación de cuña de alta precisión controlado por un sistema CNC, proporciona una compensación precisa para garantizar una precisión de flexión estable.

  • Unidad de medida

    Equipada con una regla de rejilla europea de gran prestigio con una resolución de hasta 5um, esta unidad puede lograr una detección síncrona de alta precisión de la precisión de flexión.

  • Sistema autolubricante

    Evita el desgaste del husillo de bolas, proporciona protección contra la corrosión de la superficie y garantiza un sellado hermético contra el polvo.

  • Mecanismo de conexión especial entre la corredera superior y el husillo de bolas

    La placa deslizante superior está conectada a través de un mecanismo especial para proteger eficazmente el componente móvil central, el husillo de bolas, lo que garantiza un funcionamiento suave de la máquina.

  • Tecnología de estructura de transmisión combinada de múltiples accionamientos

    Debido a factores como el impacto de la carga, la deformación y la carga sesgada, las prensas plegadoras servoeléctricas suelen estar limitadas a un pequeño tonelaje. Para lograr mayores capacidades de tonelaje, todavía existen ciertos cuellos de botella técnicos. Sin embargo, hemos aplicado con éxito la innovadora tecnología de estructura de accionamiento combinado de accionamiento múltiple, que mejora significativamente la capacidad de carga útil de las prensas plegadoras. Este avance amplía aún más el ámbito de aplicación de la servotecnología eléctrica en la industria del plegado de chapa.

  • Suiza Cybelec CybTouch 12

    Pantalla táctil de 12 pulgadas
    Sistema de prensa plegadora CNC DH15P

Experimente la precisión y la eficiencia como nunca antes con nuestra prensa plegadora CNC de última generación. Confíe en nosotros para satisfacer todas sus necesidades de plegado de chapa y descubra la diferencia que nuestra prensa plegadora CNC puede marcar en sus proyectos.
