Prensa de estampado de láminas metálicas de alta precisión APE 160-400
Solicite un presupuesto
- La prensa de estampado para láminas metálicas APE se diseñó y fabricó con placas de acero de alta calidad soldado. La máquina tiene precisión y confiabilidad luego de eliminar la tensión interna del material.
- Los dos balanceadores simétricos se utilizan para garantizar la estabilidad en funcionamiento.
- El ajuste de altura de troquel de precisión tiene 0.1 mm de altura, así la prensa se puede operar de forma segura, conveniente y confiable.
- Las partes como el eje flexionado, juego de engranajes, biela, etc. Tienen gran integridad y resistencia abrasiva luego de ser anodizado y esmerilado.
- Freno y embrague sensitivos y confiables, excelentes electroválvulas y protector de sobrecarga que garantizan la precisión y seguridad de la puesta en marcha y freno de la corredera.
- Esta cara recta del marco de la prensa posee un bastidor integrado que los hace apto para procesar matrices progresivas de forma precisa.
- La prensa evita el defecto que generan las prensas en C reduciendo costos durante el proceso metalúrgico
- Cuenta con embrague de alto torque que le da una larga vida útil y bajos costos de mantenimiento.
- Sistema de control electrónico multifunción que resulta una excelente opción en cuento a seguridad.
Especificaciones | Modelo | ||
Modelo | Ton | S | H |
Punto de tonelaje nominal | mm | 6 | 3 |
Carreras | mm | 180 | 130 |
Carreras por minuto | c.p.m | 30-55 | 40-85 |
Altura de troquel | mm | 450 | 400 |
Ajuste de corredera | mm | 100 | |
Área de corredera | mm | 1600 × 650 | |
Área de almohadillas | mm | 1800 × 760 | |
Apertura de corredera | mm | 700 × 450 | |
Motor principal | Kw | 15 | |
Dispositivo de ajuste de corredera | Kw × P | 0.75× 4 | |
Presión de aire | kg/cm2 | 5 | |
Precisión de prensa | GB(JIS) 1 clase |
Especificaciones | Modelo | ||
Modelo | Ton | S | H |
Punto de tonelaje nominal | mm | 6 | 3 |
Carrera | mm | 250 | 150 |
Carrera por minuto | c.p.m | 20-50 | 35-70 |
Altura de troquel | mm | 500 | 450 |
Ajuste de corredera | mm | 120 | |
Área de corredera | mm | 1850 × 750 | |
Área de almohadilla | mm | 2200 × 940 | |
Apertura de corredera | mm | 900 × 600 | |
Motor principal | Kw | 18 | |
Dispositivo de ajuste de corredera | Kw × P | 0.75× 4 | |
Presión de aire | kg/cm2 | 5 | |
Precisión de la prensa | GB(JIS) 1 clase |
Especificaciones | Modelo | ||
Modelo | Ton | S | H |
Punto de tonelaje nominal | mm | 7 | 3 |
Carrera | mm | 280 | 170 |
Carreras por minuto | c.p.m | 20-40 | 30-60 |
Altura de troquel | mm | 550 | 450 |
Ajuste de corredera | mm | 120 | |
Área de corredera | mm | 2100 × 900 | |
Área de almohadilla | mm | 2500 × 1000 | |
Apertura de corredera | mm | 900 × 600 | |
Motor principal | Kw | 22 | |
Dispositivo de ajuste de corredera | Kw × P | 1.5× 4 | |
Presión de aire | kg/cm2 | 5 | |
Precisión de prensa | GB(JIS) 1 clase | ||
Especificaciones | Modelo | APE-300 |
Especificaciones | Modelo | ||
Modelo | Ton | S | H |
Punto de tonelaje nominal | mm | 7 | 3 |
Carrera | mm | 300 | 170 |
Carrera por min | c.p.m | 20-35 | 30-50 |
Altira de troquel | mm | 550 | 450 |
Ajuste de corredera | mm | 120 | |
Área de corredera | mm | 2200 × 900 | |
Área de almohadilla | mm | 2500 × 1000 | |
Apertura de corredera | mm | 900 × 600 | |
Motor principal | Kw | 30 | |
Dispositivo de ajuste de corredera | Kw × P | 1.5 × 4 | |
Presión de aire | kg/cm2 | 5 | |
Precisión de prensa | GB(JIS) 1 clase |
Especificaciones | Modelo | ||
Modelo | Ton | S | H |
Punto de tonelaje nominal | mm | 7 | |
Carrera | mm | 300 | |
Carrera por minuto | c.p.m | 20-30 | |
Altura de troquel | mm | 550 | |
Ajuste de corredera | mm | 120 | |
Área de corredera | mm | 3100 × 1000 | |
Área de almohadilla | mm | 3200 × 1000 | |
Apertura de corredera | mm | 900 × 600 | |
Motor principal | Kw | 30 | |
Dispositivo de ajuste de corredera | Kw × P | 1.5 × 4 | |
Presión de aire | kg/cm2 | 5 | |
Precisión de prensa | GB(JIS) 1 clases |
Estandar | Opcional |
Freno y embrague secos de alto rendimiento | Freno y embrague de alto rendimiento |
Sistema operative Kiston | Amortiguadores |
Selección de modo de operación apagado/avance lento | Vs motor |
Seguridad en carrera única/ continua | Pantalla táctil |
Protector de sobrecarga hidráulico | Cortina de iluminación de seguridad |
Detector de sobre exigencia | Dispositivo de freno de corredera |
Electroválvula dual | Circuito de reversa en motor principal |
Detector de atascos | Interruptor de pie |
Ajuste de corredera motorizado | Bloqueo de troquel por seguridad con enchufe |
Indicador digital de altura de troquel (unidad 0.1mm) | Pulsador portátil de dos manos |
Bomba de grasa motorizada | Inversor |
Contador de 6 dígitos | Montura anti vibración |
Contador preestablecido de 6 dígitos | Sistema de cambio rápido de troquel |
Contador para mantenimiento 4 dígitos | Sujetador de troquel superior |
Contador de vida útil 6 dígitos | Sujetador de troquel inferior |
Interruptor electrónico de cámara giratoria (6 canales independientes) | Elevador de troquel |
Expulsor de aire ½" de un canal | Brazo de troquel |
Receptáculo de fuente de aire ½" dos canales | Pernos de anclaje y placas de cimentación |
Circuito de detección de atascos | Equipo de alimentación automática |
Receptáculo de potencia (disponible solo para fuente de fase única de 110V) | Alisador NC con desbobinador cw (3 en 1) |
Alimentador de rodillos NC | |
Alisador y desbobinador (2 en 1) | |
Alisador |

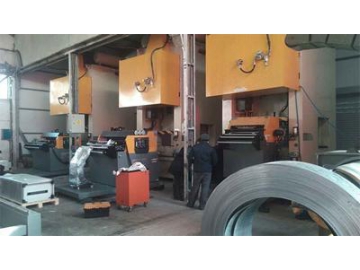

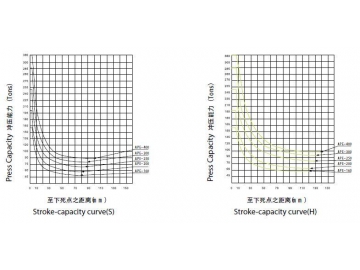

Curva de capacidadPrensa de estampado de metales para cliente
