Prensa de estampado de láminas metálicas de alta precisión APD 80-260 toneladas
Solicite un presupuesto
- La prensa de estampado para metales APD 80-260 toneladas fue diseñada y fabricada con una estructura de acero resistente y soldadura de placas de acero de alta calidad. Esta máquina tiene precisión, estabilidad y confiabilidad luego de eliminar la tensión del material interno.
- El centro de transmisión y centro de mecanizado se ubican en el mismo lugar para que la prensa pueda optimizar la precisión y estabilidad.
- Cuenta con un balanceador simétrico para aumentar la estabilidad.
- La precisión del ajuste de altura de troquel es de 0.1mm. que permite que las operaciones sean seguras.
- Las partes como eje flexionado, juego de engranajes, biela de conexión, etc tienen una gran resistencia integral y abrasiva con un acabado y esmerilado.
- Embrague y freno sensibles, excelente electroválvula y protector contra sobrecarga están instalados para garantizar la precisión y seguridad de la puesta en marcha y freno de la corredera.
- El marco del lado plano de la prensa cuenta con un bastidor integrado, que lo hace apto para el estampado progresivo.
- Evita el efecto de la prensa de marco C reduciendo costos durante el proceso metalúrgico.
- La estampadora cuenta con una resistente estructura de acero y el deslizante se ubica en el centro de la junta. Estas características implican que cuenta con precisión y estabilidad dinámica a duradera y larga vida útil.
- La parte inferior del perno perforador es 15-25% mas largo que el del modelo de prensa de estampado en C. esto aumenta la ingeniería y otorga valores agregados al proceso metalúrgico.
- Tiene un embrague húmedo con alto torque que Brinda larga vida útil a bajo costo.
- El sistema electrónico multifunción genera gran seguridad en las operaciones.
- Los equipos de automatización facilitan las operaciones.
Nombre | Modelo | |||||
Tipo | Tipo V | Tipo H | ||||
Capacidad | Ton | 80 | ||||
Punto de tonelaje nominal | mm | 4 | 2 | |||
Carrera | mm | 150 | 70 | |||
Altura de troquel | mm | 340 | 380 | |||
Carreras por minuto | c.p.m | 35-80 | 80-120 | |||
Ajuste de corredera | mm | 80 | ||||
Área de corredera | mm | 560×420×70 | ||||
Área de amortiguador | mm | 760×550×90 | ||||
Motor principal | kw.p | 7.5 | ||||
Dispositivo de ajuste de corredera | HP | Eléctrico | ||||
Presión de aire | kg/cm2 | 6 | ||||
Dimensiones (largo×ancho×alto) Dimensiones de prensa | mm | 1300×1890×3000 | ||||
Peso de prensa | Ton | 7.8 | ||||
Precisión de prensa | GB(JIS) 1 clase | |||||
Capacidad de almohadilla | Ton | 3.6 | ||||
Carrera de amortiguador | mm | 70 | ||||
Área efectiva de amortiguador | mm2 | 450×310 |
Nombre | Modelo | ||||||
Tipo | Tipo V | Tipo H | |||||
Capacidad | Ton | 110 | |||||
Punto de tonelaje nominal | mm | 6 | 3 | ||||
Carrera | mm | 180 | 200 | ||||
Altura de troquel | mm | 360 | 410 | ||||
Carreras por minuto | c.p.m | 30-60 | 60-90 | ||||
Ajuste de corredera | mm | 80 | |||||
Área de corredera | mm | 650×470×80 | |||||
Área de almohadilla | mm | 900×600×110 | |||||
Motor principal | kw.p | 11 | |||||
Dispositivo de ajuste de corredera | HP | Eléctrico | |||||
Presión de aire | kg/cm2 | 6 | |||||
Dimensiones (largo×ancho×alto) Dimensiones de la prensa | mm | 1420×1985×3200 | |||||
Peso de prensa | Ton | 10.5 | |||||
Precisión de prensa | GB(JIS) 1 clase | ||||||
Capacidad de amortiguador de troquel | Ton | 6.3 | |||||
Carrera de amortiguador | mm | 80 | |||||
Área efectiva de amortiguador | mm2 | 500×350 |
Nombre | Modelo | ||||||
Tipo | Tipo V | Tipo H | |||||
Capacidad | Ton | 160 | |||||
Punto de tonelaje nominal | mm | 6 | 3 | ||||
Carrera | mm | 200 | 90 | ||||
Altura de troquel | mm | 460 | 510 | ||||
Carreras por minuto | c.p.m | 20-50 | 40-70 | ||||
Ajuste de corredera | mm | 100 | |||||
Área de corredera | mm | 700×550×90 | |||||
Área de almohadilla | mm | 980×880×140 | |||||
Motor principal | kw.p | 15 | |||||
Dispositivo de ajuste de corredera | HP | Eléctrica | |||||
Presión de aire | kg/cm2 | 6 | |||||
Dimensiones (largo×ancho×altura) Dimensiones de prensa | mm | 1600×2200×3500 | |||||
Peso de prensa | Ton | 17.8 | |||||
Precisión de prensa | GB(JIS) 1 clase | ||||||
Capacidad de amortiguador | Ton | 10 | |||||
Carrera de amortiguador | mm | 80 | |||||
Área efectiva de amortiguador | mm2 | 650×420 |
Nombre | Modelo | |||||
Tipo | Tipo V | Tipo H | ||||
Capacidad | Ton | 200 | ||||
Punto de tonelaje | mm | 6 | 3 | |||
Carrera | mm | 200 | 100 | |||
Altura de troquel | mm | 460 | 510 | |||
Carrera por minuto | c.p.m | 20-50 | 50-70 | |||
Ajuste de corredera | mm | 110 | ||||
Área de corredera | mm | 850×630×90 | ||||
Área de almohadilla | mm | 1140×820×160 | ||||
Motor principal | kw.p | 18 | ||||
Dispositivo de ajuste de corredera | HP | Eléctrico | ||||
Presión de aire | kg/cm2 | 6 | ||||
Dimensiones (largo×ancho×alto) Dimensiones de prensa | mm | 1750×2500×3900 | ||||
Peso de prensa | Ton | 25.3 | ||||
Precisión de prensa | GB(JIS) 1 clase | |||||
Capacidad de amortiguador | Ton | 14 | ||||
Carrera de amortiguador | mm | 100 | ||||
Área efectiva de amortiguador | mm2 | 710×480 |
Nombre | Modelo | ||
Tipo | Tipo V | Tipo H | |
Capacidad | Ton | 260 | |
Punto de tonelaje nominal | mm | 7 | 3.5 |
Carrrea | mm | 250 | 3.5 |
Altura de troquel | mm | 500 | 150 |
Carrera por minuto | c.p.m | 20-50 | 550 |
Ajuste de corredera | mm | 120 | |
Área de corredera | mm | 950x700x100 | |
Área de almohadilla | mm | 1500x840x180 | |
Motor principal | kw.p | 22 | |
Dispositivo de ajuste de corredera | HP | Eléctrica | |
Presión de aire | kg/cm2 | 6 | |
Dimensiones (largo×ancho×altura) Dimensiones de prensa | mm | 2780x1850x4470 | |
Peso de prensa | Ton | 32 | |
Precisión de prensa | GB(JIS) 1 clase | ||
Capacidad de amortiguadores | Ton | 14 | |
Carrera de amortiguadores | mm | 100 | |
Área efectiva de amortiuguadores | mm2 | 810×480 |

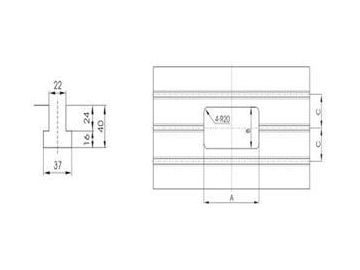

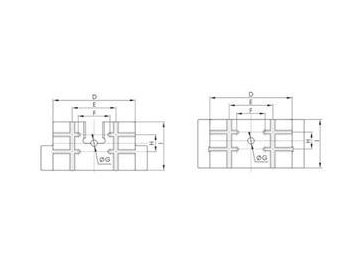

Modelo | A | B | C | D | E | F | G | H | I |
360 | 180 | 150 | 560 | 300 | 220 | Φ50 | 180 | 420 | |
400 | 200 | 160 | 650 | 300 | 220 | Φ50 | 220 | 470 | |
440 | 220 | 220 | 700 | 300 | 175 | Φ65 | 220 | 550 | |
480 | 240 | 280 | 850 | 420 | 200 | Φ65 | 300 | 630 | |
520 | 260 | 290 | 950 | 420 | 200 | Φ65 | 300 | 700 |
Estándar | Opcional |
Inversor | Sistema de lubricación eléctrica y automática |
Protección hidráulica de sobrecarga | Dispositivo amortiguador neumático |
Dispositivo de ajuste de corredera | Contador programable |
Indicador de altura de troquel | Interruptor de pie |
Dispositivo de balance | Dispositivo de cambio rápido de troquel (Elevador de troquel, sujetador, brazo) |
Interruptor de cámara giratoria | Dispositivo de freno de corredera |
Indicador de ángulo de cigüeñal | Detección de atasco |
Contador electrónico de carreras | Fuente |
Receptáculo de aire | Montura antivibración |
Dispositivo de seguridad contra sobre funcionamiento | Dispositivo de seguridad foto electrónico |
Caja de herramientas para mantenimiento | Alimentador |

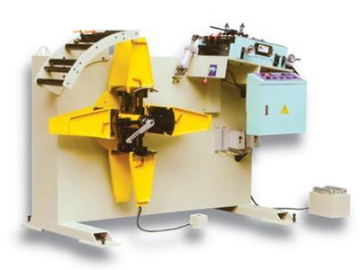

Desbobinador | |

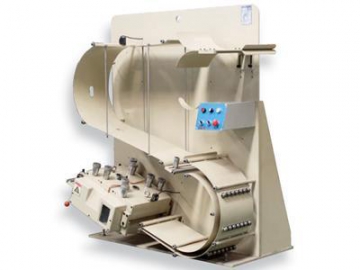

Nivelador | |
Brazo mecánico | |
Luz interior de troquel | |
Dispositivo de alimentación izquierda (derecha) | |
Sistema contador PAC 100 | |
Sistema contador humano-computarizado |
