Características - La prensa de estampado tipo puente con cuatro postes guía de alta velocidad está hecha con hierro fundido nodular. La máquina ofrece precisión estabilidad y confiabilidad luego de eliminar la tensión interna en el material.
- Se aplicó un análisis FEA para evaluar la resistencia estructural y deformación del compuesto y guiar el diseño del mecanismo.
- La estructura de la prensa de tres secciones ofrece una gran rigidez y fueron unidas para generar estabilidad en el proceso. La potencia hidráulica reduce la deformación y vibración de la máquina.
- El balance dinámico se utiliza para reducir el ruido y la vibración cuando la máquina está funcionando a grandes velocidades y además prolonga la vida útil del molde.
- El eje flexionado fue fabricado en una aleación de cobre por China Molybdenum. Luego del tratamiento térmico, el eje fue pulido con herramientas de precisión italiana.
- El embrague y freno tienen gran sensibilidad y se pueden ubicar fácilmente fomentando seguridad y operaciones más confiable.
- La prensa de estampado metálico tiene una alimentación de aceite con circulación forzada, dispositivo que regula la temperatura del aceite, y sistema de control de refrigeración. Estos procesos especiales previenen la deformación térmica de la base de la máquina.
Especificaciones técnicas | Ítem | Unidad | APH-30 |
| Capacidad | Ton | 30 |
| Carrera | mm | 30 | 25 | 20 |
| Carreras por minuto | c.p.m | 200-900 | 200-1000 | 200-1200 |
| Área de almohadilla | mm | 600x450 |
| Orificio de almohadilla | mm | 400x100 |
| Corredera | mm | 600x320 |
| Ajuste de altura de troquel | mm | 225-275 |
| Motor de ajuste | kw | 0.4 |
| Altura lineal | mm | 120 |
| Motor principal | kw | 11 |
| Ítem | Unidad | APH-45 |
| Capacidad | Ton | 45 |
| Carrera | mm | 30 | 25 | 20 |
| Carreras por minuto | c.p.m | 200-800 | 200-900 | 200-1100 |
| Área de almohadilla | mm | 750x550 |
| Hueco de almohadilla | mm | 550x125 |
| Corredera | mm | 750x380 |
| Ajuste de altura de troquel | mm | 240-290 |
| Motor de ajuste | kw | 0.4 |
| Altura lineal | mm | 135 |
| Motor principal | kw | 15 |
| Ítem | Unidad | APH-60 |
| Capacidad | Ton | 60 |
| Carrera | mm | 30 | 25 | 20 |
| Carreras por minuto | c.p.m | 200-800 | 200-900 | 200-1000 |
| Área de almohadilla | mm | 950x650 |
| Hueco de almohadilla | mm | 700x125 |
| Corredera | mm | 950x420 |
| Ajuste de altura de troquel | mm | 300-350 |
| Motor de ajuste | kw | 0.4 |
| Altura lineal | mm | 160 |
| Motor principal | kw | 19 |
| Ítem | Unidad | APH-80 |
| Capacidad | Ton | 80 |
| Carrera | mm | 30 | 25 |
| Carreras por minuto | c.p.m | 200-700 | 200-800 |
| Área de almohadilla | mm | 1100x750 |
| Hueco de almohadilla | mm | 800x150 |
| Corredera | mm | 1100x500 |
| Ajuste de altura de troquel | mm | 330-380 |
| Motor de ajuste | kw | 0.75 |
| Altura lineal | mm | 175 |
| Motor principal | kw | 22 |
| Ítem | Unidad | APH-125 |
| Capacidad | Ton | 125 |
| Carrera | mm | 30 |
| Carreras por minuto | c.p.m | 150-700 |
| Área de almohadilla | mm | 1200x850 |
| Hueco de almohadilla | mm | 1000x200 |
| Corredera | mm | 1200x600 |
| Ajuste de altura de troquel | mm | 360-410 |
| Motor de ajuste | kw | 0.75 |
| Altura lineal | mm | 195 |
| Motor principal | kw | 37 |
| Ítem | Unidad | APH-200 |
| Capacidad | Ton | 200 |
| Carrera | mm | 30 |
| Carreras por minuto | c.p.m | 150-600 |
| Área de almohadilla | mm | 1700x950 |
| Hueco de almohadilla | mm | 1300x250 |
| Corredera | mm | 1700x700 |
| Ajuste de altura de troquel | mm | 370-420 |
| Motor de ajuste | kw | 1.5 |
| Altura lineal | mm | 200 |
| Motor principal | kw | 45 |
| Ítem | Unidad | APH-300 |
| Capacidad | Ton | 300 |
| Carrera | mm | 30 |
| Carreras por minuto | c.p.m | 150-400 |
| Área de almohadilla | mm | 2000x1000 |
| Hueco de almohadilla | mm | 1520x330 |
| Corredera | mm | 2000x900 |
| Ajuste de altura de troquel | mm | 400-450 |
| Motor de ajuste | kw | 2.2 |
| Altura lineal | mm | 210 |
| Motor principal | kw | 50 |

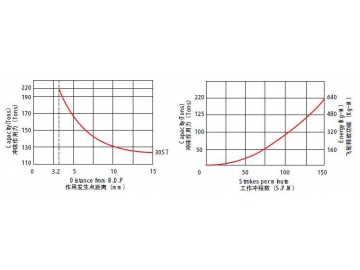

Curva de capacidadConfiguración estándar
1. Equipo eléctrico de ajuste de altura de troquel
2. Indicador digital de altura de troquel
3. Función microavance
4. 30 juegos de memoria para configuración de troquel
5. Control de apilamiento automático, lote "A", "B", "C", Control de apilamiento automático
6. 2 juegos de receptáculos para detección de atasco
7. Acción simple y continua en ubicación de 0° y 90°
8. Control de giro de motor principal de dos direcciones
9. Unidad hidráulica de sujeción para ajustar la altura de troquel
10.Dispositivo de lubricante refrigerante
11.Embrague/freno separados

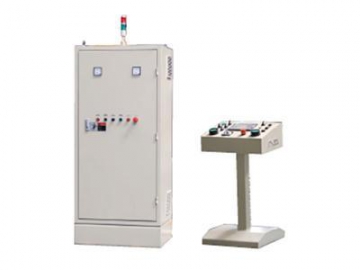

12. Caja eléctrica de control independiente
13.Caja de herramientas
14.Luz de trabajo
Configuración opcional
1. Detector de altura de troquel
2. Dispositivo hidráulico de sujeción de troquel
3. Brazos hidráulicos y elevadores de troquel
4. Alimentador para cambio de marcha de alta velocidad
5. Desbobinador de doble cabezal
6. Nivelador y control de lazo “S”
7. Monturas antivibración
8. Controlador de estampado F-3SC
9. Control de inversor del motor principal
10. Puerta de seguridad a prueba de sonido de dos lados

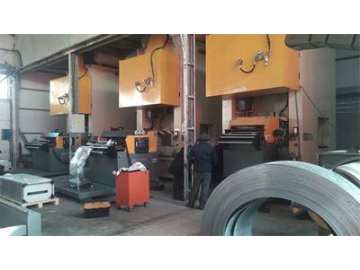

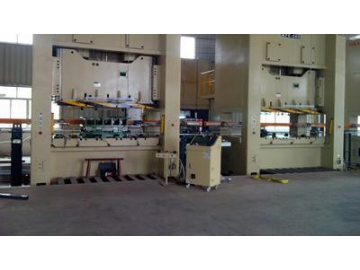

Caso de prensa de estampado para cliente Relacionados
