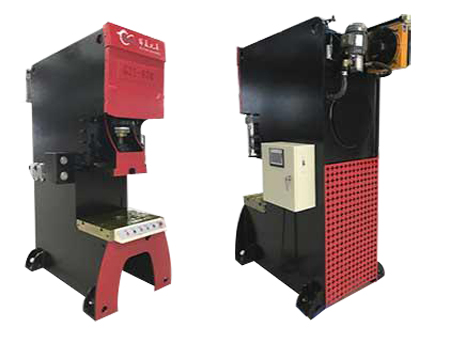

Prensa punzonadora de alta precisión
Solicite un presupuesto
La prensa punzonadora de alta precisión utiliza un sistema de operación a dos manos con botón de paro de emergencia y funciones de movimiento a un punto superior/inferior. Los usuarios pueden seleccionar tres modos operación: automático, semiautomático y por pasos; esto hace muy conveniente el manejo del equipo.
- J96CY-15T
- J96CY-25T
- J96CY-40T
- J96CY-63T
- J96CY-80T
- J96CY-100T
- J96CY-1255T
Este producto se ha descontinuado y eliminado de nuestros almacenes.
Características
- Nuestras prensas utilizan un diseño de bastidor en «C» completamente soldado, lo cual garantiza una rigidez excepcional y deformaciones pequeñas en la estructura de la máquina.
- El sistema de control de la máquina utiliza un PLC marca Siemens para garantizar la exactitud.
- El cabezal cuenta con gran exactitud de posicionamiento a lo largo de toda la carrera, durante el funcionamiento de la máquina, con un error de ±0.01. La posición también puede ser ajustada libremente.
- Utiliza un sistema de aceite hidráulico para alcanzar altos niveles de presión, funcionamiento estable y un amplio rango de ajuste de presión.
- Las juntas hidráulicas pueden ser seleccionadas, de acuerdo con las necesidades del cliente, entre marcas tales como Huade, japonesa NOK y taiwanesa DingZing.
- El movimiento descendente del cabezal cuenta con dos opciones de velocidad: avance rápido y funcionamiento automático. Estos dos modos de operación incrementan la eficiencia de trabajo, permiten el ajuste a voluntad de la velocidad, protegen el troquel y mejoran la calidad de estampado del producto.
- Dos métodos para el arranque del ciclo: por botón o por pedal.
- Con base en los requerimientos del cliente, la prensa puede incluir un dispositivo de protección infrarrojo o un dispositivo de enfriamiento de la temperatura del aceite. El punto muerto inferior puede ser ajustado por medio de un encoder o una regleta indicadora.
Especificaciones
Modelo | J96CY-15T | J96CY-25T | J96CY-40T | J96CY-63T | J96CY-80T | J96CY-100T | J96CY-1255T | |
Fuerza nominal (kN) | 150 | 250 | 400 | 630 | 800 | 1000 | 1250 | |
Máxima presión hidráulica de operación (MPa) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |
Carrera máxima del cabezal (mm) | 70 | 80 | 100 | 120 | 130 | 140 | 140 | |
Altura máx. de apertura (incluyendo el espesor del portamatriz) (mm) | 240 | 260 | 320 | 390 | 420 | 460 | 460 | |
Ajuste de altura del troquel (mm) | 45 | 70 | 80 | 80 | 100 | 100 | 100 | |
Profundidad de la garganta (mm) | 175 | 210 | 235 | 260 | 310 | 310 | 350 | |
Altura de la mesa de trabajo al piso (mm) | 700 | 740 | 740 | 750 | 760 | 800 | 870 | |
Velocidad de descenso rápido (mm/s) | 80 | 225 | 265 | 220 | 220 | 210 | 210 | |
Velocidad de funcionamiento (mm/s) | 30 | 14 | 14 | 16 | 15 | 14 | 14 | |
Velocidad de retorno (mm/s) | 120 | 99 | 118 | 195 | 180 | 165 | 165 | |
Dimensiones de la superficie para el portapunzón | Ancho (mm) | 200 | 250 | 320 | 440 | 500 | 500 | 600 |
Largo (mm) | 180 | 220 | 270 | 320 | 400 | 400 | 500 | |
Diámetro del orificio para el vástago (mm) | Φ40 | Φ40 | Φ50 | Φ50 | Φ60 | Φ60 | Φ60 | |
Tamaño del portamatriz | Ancho (mm) | 480 | 600 | 630 | 710 | 850 | 850 | 1000 |
Largo (mm) | 320 | 400 | 450 | 500 | 600 | 600 | 65 | |
Diámetro del orificio de salida (mm) | Φ100 | Φ100 | Φ150 | Φ150 | Φ180 | Φ180 | Φ200 | |
Dimensiones | Ancho (mm) | 800 | 1160 | 1100 | 1250 | 1370 | 1350 | 1600 |
Largo (mm) | 900 | 1155 | 1260 | 1450 | 1630 | 1630 | 1850 | |
Altura (mm) | 1700 | 1900 | 1980 | 2270 | 2500 | 2500 | 3400 | |
Potencia del motor principal (kW) | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | |
Peso (kg) | 1000 | 1400 | 2000 | 3500 | 5800 | 5800 | 8000 | |
