Prensa plegadora CNC de 4 ejes para láminas metálicas

Solicite un presupuesto

Nosotros: http://accurlcnc.es/4-axis-hydraulic-cnc-sheet-metal-press-brake.html

Las innovaciones en el diseño de ACCURL® están basadas en años de experiencia y dieron como resultado la serie Smart Fab B de prensas hidráulicas CNC que permiten un plegado más rápido, con mejor retorno y tope trasero. Las prensas plegadoras CNC Accurl permiten producir en masa partes precisas reduciendo eficientemente el costo por cada parte.

Pliegues más fuertes, más rápidos y más profundos

Las prensas plegadoras CNC de la serie Euro Pro B permiten a los usuarios incrementar su capacidad de producción y evitar la pérdida de tiempo de producción

Características generales

Cilindros revestidos en cromo equipados con una precisión de 0.001mm con pistones de endurecimiento.
Abrazaderas originales de fácil uso y equipadas con alta precisión
Los brazos de soporte frontal se pueden ajustar a lo largo de toda la de la máquina
El sistema hidráulico compacto fue diseñado por Bosch-Rexroth acorde a los estándares CE
Dos células fotoeléctricas en los lados para la retaguardia
Rápido ajuste de herramientas
Balanza lineal óptica con sensibilidad hasta ± 0,01 mm.
Dedos de tope trasero plegables y controlador CNC para aplicación de flexión alterna
Controlador CNC multifuncional DELEM DA58T altamente programable
Sistema eléctrico SIEMENS/SCHNEIDER
Ejes automáticos referenciando cuando la máquina está encendida.
Protecciones laterales estándar conforme a la normativa CE
Cilindros sincronizados que te darán el mejor resultado de plegado gracias a su ratio de repetibilidad perfecto
Sistema mecánico de tope trasero de 2 ejes (X=800mm y R); Repetibilidad: ± 0,01 mm.. Posibilita el desplazamiento a través de la guía y los husillos a bola, con longitud de prensado controlada

Equipamiento estándar

Velocidad de deslizamiento ajustable desde los brazos de soporte
Controlador gráfico DELEM DA58T 2D con software PC-Profile-T 2D
Sistema de sujeción Promecam
Profundidad de garganta: 410mm
Ejes CNC 4 en 1
-Posicionamiento de las vigas Y1, Y2
-Tope trasero con precisión de accionamiento servo X, R
-Ejes Z1, Z2 manualmente ajustables
-Coronación motorizada CNC
Tope trasero de 2 dedos
Cobertura para cilindros y viga superior
Las piezas de corte se someten a tratamientos especiales de endurecimiento
Tope trasero fuerte X=800 controlada con CNC
Pedal producido acorde a los estándares CE y apropiada para pliegues individuales o múltiples
2 células fotoeléctricas ubicadas una en frente de otra para la retaguardia
Requerimientos eléctricos ajustados en base a la localización del cliente
Panel eléctrico con sistema de enfriamiento designado conforme a los estándares CE y compuesto por equipamiento SIEMENS automático y eléctrico

Especificaciones

Modelo(SMART FAB)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Fuerza de plegado		KN	600	800	1100	1350	1750	1750	2200
Longitud de plegado		mm	1500	2500	3200	3200	3200	4200	3200
Distancia ntre columnas		mm	1100	2060	2700	2700	2700	3700	2700
Luz diurna		mm	405	405	430	430	430	430	430
Carrera de deslizamiento		mm	200	200	200	200	200	200	200
Profundidad de garganta		mm	370	400	400	400	400	400	400
Anchura del cabezal		mm	80	80	100	100	100	100	140
Velocidad de descenso		mm/min	200	200	180	180	160	160	160
Velocidad de prensado		mm/min	8	8	10	10	10	10	10
Velocidad de retorno		mm/min	180	180	150	150	150	150	140
Carrera del tope trasero		mm	500	600	800	800	800	800	800
Dimensiones	L	mm	1825	2825	3500	3550	3500	4500	3500
	A	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2300	2350	2650	2700	2700	2750	2900
Peso		kg	4600	5600	8000	9500	10000	12000	13200

Los mejores resultados de plegado. Los usuarios pueden doblar partes más largas y profundas usando la serie Smart Fab B estándar!

Imágenes en detalles

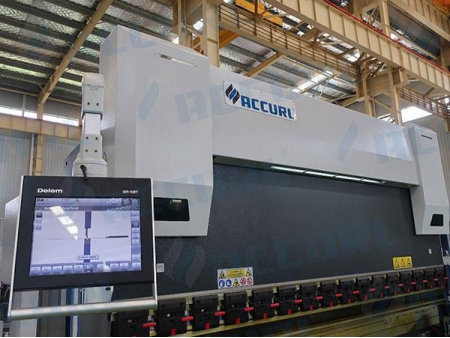

Controlador gráfico DELEM DA58T 2D

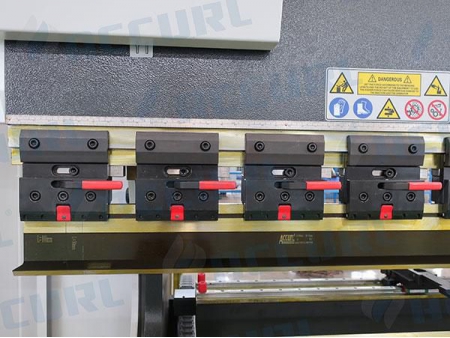

Herramientas inferiores y superiores seccionadas acorde al estándar Euro

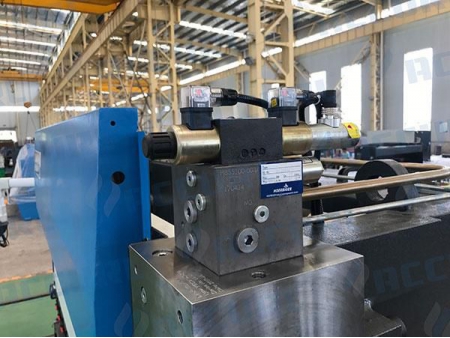

Sistema servo hidráulico
Luces traseras de seguridad (categoría 4)

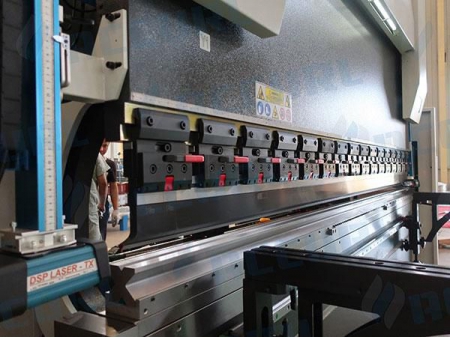

Sistema láser de protección para área de dados
