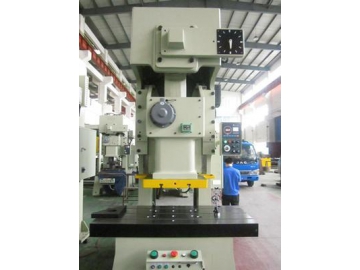

Prensas para estampado de láminas metálicas de alta precisión APA 15-260 toneladas
Solicite un presupuesto

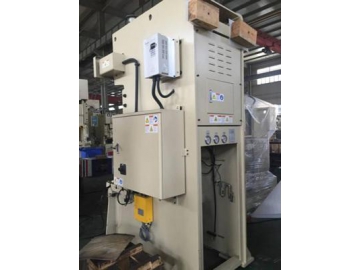

- La prensa para estampado de láminas metálicas de alta precisión APA 15-260 fue diseñada y fabricada con una estructura resistente de acero inoxidable y soldada con acero de alta calidad. Esta herramienta metalúrgica posee estabilidad, precisión y confiabilidad luego de eliminar la presión interna del material.
- El centro de transmisión y centro de mecanizado metalúrgico están ubicados en el mismo lugar, de forma que la prensa pueda optimizar su precisión y estabilidad.
- Incluye dos balanceadores simétricos para garantizar la estabilidad de las operaciones.
- La precisión del ajuste del troquel es de 0.1mm para que la máquina se pueda manejar de forma segura y confiable.
- Partes como el eje flexionado, juego de engranajes, biela, etc., están diseñados para ofrecer excelente integridad, y resistencia abrasiva con un acabado anodizado y esmerilado.

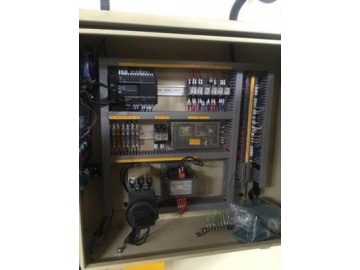

- Embrague y freno sensibles y fiable, excelente electroválvula y protección de sobrecarga para ofrecer la precisión y seguridad del arranque y freno de la corredera.
Nombre | Modelo | ||
Tipo | Ton | Tipo V | |
Capacidad | 15 | ||
Punto de tonelaje nominal | mm | 1 | |
Carreras por minuto | Velocidad | s.p.m | 120-180 |
Velocidad estable | s.p.m | 130 | |
Carrera | mm | 60 | |
Altura de troquel | mm | 200 | |
Ajuste de corredera | mm | 50 | |
Dimensiones de corredera | mm | 300×220×50 | |
Dimensiones de almohadilla | mm | 680×300×70 | |
Hueco de palanca | mm | 38.1 | |
Motor principal | kw | 2.2 | |
Dispositivo de ajuste de corredera | HP | Manual | |
Presión de aire | kg/cm2 | 6 | |
Precisión | GB(JIS) 1 clase | ||
Dimensiones de prensa | mm | 1236×830×1920 | |
Peso de prensa | Ton | 1.8 |
Nombre | Modelo | ||
Tipo | Ton | Tipo V | |
Capacidad | 25 | ||
Punto de tonelaje nominal | mm | 3.2 | |
Carreras por minuto | Velocidad | s.p.m | 60-140 |
Velocidad estable | s.p.m | 110 | |
Carrera | mm | 80 | |
Altura de troquel | mm | 195 | |
Ajuste de corredera | mm | 50 | |
Dimensiones de corredera | mm | 300×220×50 | |
Dimensiones de almohadilla | mm | 680×300×70 | |
Hueco de palanca | mm | 38.1 | |
Motor principal | kw | 3.7 | |
Dispositivo de ajuste de corredera | HP | Manual | |
Presión de aire | kg/cm2 | 6 | |
Precisión de prensa | GB(JIS) 1 clase | ||
Dimensiones de prensa | mm | 1280×850×2200 | |
Peso de prensa | Ton | 2.1 | |
Capacidad de cojín | Ton | - | |
Carrera de cojín | mm | - | |
Área de cojín | mm2 | - |
Nombre | Modelo | ||||
Tipo | Ton | Tipo V | Tipo H | ||
Capacidad | 25 | ||||
Punto de tonelaje nominal | mm | 3.2 | 1.6 | ||
Carreras por minuto | Velocidad | s.p.m | 60-140 | 130-200 | |
Velocidad estable | s.p.m | 110 | |||
Carreras | mm | 70 | 30 | ||
Altura de troquel | mm | 195 | 215 | ||
Ajuste de corredera | mm | 50 | |||
Area de corredera | mm | 300×220×50 | |||
Area de almohadilla | mm | 680×300×70 | |||
Hueco de palanca | mm | 38.1 | |||
Motor principal | kw | 3.7 | |||
Dispositivo de ajuste de corredera | HP | Manual | |||
Presion de aire | kg/cm2 | 6 | |||
Presición de prensa | GB(JIS) 1 clase | ||||
Dimensiones de prensa | mm | 1280×850×2200 | |||
Peso de prensa | Ton | 2.1 |
Nombre | Modelo | ||||||
Tipo | Ton | Tipo V | Tipo H | ||||
Capacidad | 35 | ||||||
Punto de tonelaje nominal | mm | 3.2 | 1.6 | ||||
Carreras por minuto | Velocidad | s.p.m | 40-120 | 110-180 | |||
Velocidad estable | s.p.m | 85 | |||||
Carreras | mm | 70 | 40 | ||||
Altura de troquel | mm | 220 | 235 | ||||
Ajuste de corredera | mm | 55 | |||||
Area de corredera | mm | 360×250×50 | |||||
Area de almohadilla | mm | 800×400×70 | |||||
Hueco de palanca | mm | 38.1 | |||||
Motor principal | kw | 3.7 | |||||
Dispositivo de ajuste de corredera | HP | Manual | |||||
Presion de aire | kg/cm2 | 6 | |||||
Presicion de prensa | GB(JIS) 1 clase | ||||||
Dimension de prensa | mm | 1380×900×2400 | |||||
Peso de prensa | Ton | 3 | |||||
Capacidad de cojin | Ton | 2.3 | |||||
Carrera de cojin | mm | 50 | |||||
Area efectiva de cojin | mm2 | 300×230 |
Nombre | Modelo | ||||||||||
Tipo | Ton | Tipo V | Tipo H | ||||||||
Capacidad | 45 | ||||||||||
Punto de tonelaje nominal | mm | 3.2 | 1.6 | ||||||||
Carreas por minuto | Velocidad | c.p.m | 40-100 | 100-150 | |||||||
Velocidad estable | c.p.m | 75 | |||||||||
Carrera | mm | 80 | 50 | ||||||||
Altura de troquel | mm | 250 | 265 | ||||||||
Ajuste de corredera | mm | 60 | |||||||||
Área de corredera | mm | 400×300×60 | |||||||||
Área de almohadilla | mm | 850×440×80 | |||||||||
Hueco de palanca | mm | 38.1 | |||||||||
Motor principal | kw | 5.5 | |||||||||
Dispositivo de ajuste de corredera | HP | Manual | |||||||||
Presión de aire | kg/cm2 | 6 | |||||||||
Precisión de prensa | GB(JIS) 1 clase | ||||||||||
Dimensión de prensa | mm | 1600×950×2500 | |||||||||
Peso de prensa | Ton | 3.8 | |||||||||
Capacidad de cojín | Ton | 2.3 | |||||||||
Carrera de cojín | mm | 50 | |||||||||
Área efectiva de cojín | mm2 | 300×230 |
Nombre | Tipo | |||||||||||||||||||
Modelo | Ton | Tipo V | Tipo H | Tipo V | Tipo H | Tipo V | Tipo H | Tipo V | Tipo H | Tipo V | Tipo H | Tipo V | Tipo H | |||||||
Capacidad | 60 | 80 | 110 | 160 | 200 | 260 | ||||||||||||||
Punto de tonelaje nominal | mm | 4 | 2 | 4 | 2 | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | |||||||
Carreras por minuto | Velocidad | c.p.m | 35 - 90 | 80 - 120 | 35 - 80 | 80 - 120 | 30 - 60 | 60 - 90 | 20 - 50 | 40 - 70 | 20 - 50 | 50 - 70 | 20 - 40 | 40 - 50 | ||||||
Velocidad estable | c.p.m | 65 | 65 | 50 | 35 | 35 | 30 | |||||||||||||
Carrera | mm | 120 | 60 | 150 | 70 | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | |||||||
Altura de troquel | mm | 310 | 340 | 340 | 380 | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 | |||||||
Ajuste de corredera | mm | 75 | 80 | 80 | 100 | 110 | 120 | |||||||||||||
Área de corredera | mm | 500×360×70 | 560×420×70 | 650×470×80 | 700×550×90 | 850×630×90 | 950×700×100 | |||||||||||||
Área de almohadilla | mm | 900×500×80 | 1000×550×90 | 1150×600×110 | 1250×800×140 | 1400×820×160 | 1500×840×180 | |||||||||||||
Hueco de palanca | mm | 50 | 50 | 50 | 65 | 65 | 65 | |||||||||||||
Motor principal | kw | 5.5 | 7.5 | 11 | 15 | 18 | 22 | |||||||||||||
Dispositivo de ajuste de corredera | HP | Manual | ||||||||||||||||||
Presión de aire | kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||||||
Precisión de prensa | GB(JIS) 1 clase | GB(JIS) 1 clase | GB(JIS) 1 clase | GB(JIS) 1 clase | GB(JIS) 1 clase | GB(JIS) 1 clase | ||||||||||||||
Dimensiones de prensa | mm | 1600×1000×2800 | 1800×1180×2800 | 1900×1300×3200 | 2300×1400×3800 | 2615×1690×4075 | 2780×1850×4470 | |||||||||||||
Peso de prensa | Ton | 5.6 | 6.5 | 9.6 | 16 | 23 | 32 | |||||||||||||
Capacidad de cojín | Ton | 3.6 | 3.6 | 6.3 | 10 | 14 | 14 | |||||||||||||
Carrera | mm | 70 | 70 | 80 | 80 | 100 | 100 | |||||||||||||
Área efectiva de cojín | mm2 | 350×300 | 450×310 | 500×350 | 650×420 | 710×480 | 810×480 |

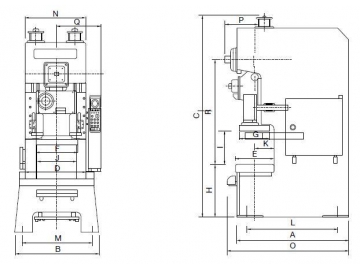

Especificaciónes | |||||||||
A | 1100 | 1200 | 1400 | 1420 | 1595 | 1720 | 2140 | 1440 | 2605 |
B | 840 | 900 | 950 | 1000 | 1170 | 1290 | 1390 | 1690 | 1850 |
C | 2135 | 2345 | 2245 | 2780 | 2980 | 3195 | 3670 | 4075 | 4470 |
D | 680 | 800 | 850 | 900 | 1000 | 1150 | 1250 | 1400 | 1500 |
E | 300 | 400 | 440 | 500 | 550 | 600 | 800 | 820 | 840 |
F | 470 | 520 | 560 | 700 | 770 | 910 | 990 | 1130 | 1130 |
G | 250 | 285 | 340 | 400 | 420 | 470 | 550 | 630 | 700 |
H | 800 | 790 | 800 | 795 | 840 | 840 | 910 | 1030 | 1030 |
I | 260 | 290 | 320 | 420 | 480 | 530 | 650 | 650 | 750 |
J | 444 | 488 | 502 | 526 | 534 | 616 | 660 | 790 | 900 |
K | 160 | 205 | 225 | 255 | 280 | 305 | 405 | 415 | 430 |
L | 980 | 1040 | 1170 | 1180 | 1310 | 1420 | 1760 | 2040 | 2005 |
M | 700 | 800 | 810 | 890 | 980 | 1100 | 1200 | 1400 | 1560 |
N | 540 | 620 | 670 | 720 | 780 | 920 | 1000 | 1160 | 1300 |
O | 1275 | 1375 | 1575 | 1595 | 1770 | 1895 | 1895 | 2615 | 2780 |
P | 278 | 278 | 313 | 333 | 448 | 488 | 545 | 593 | 688 |
Q | 447 | 560 | 585 | 610 | 620 | 685 | 725 | 805 | 875 |
R | 935 | 1073 | 1130 | 1378 | 1506 | 1650 | 1960 | 2188 | 2460 |
Standard | Opcional |
Protección hidráulica de sobrecarga | Convertidor |
Dispositivo manual de ajuste de corredera (TP menor a 60) | Embrague húmedo y frenos de alto rendimiento |

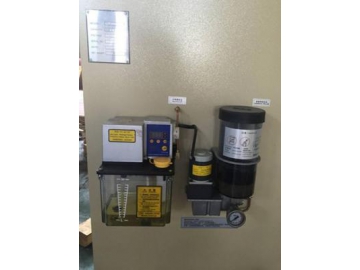

Dispositivo de ajuste de corredera (TP mayor a 60 ) | Sistema eléctrico de lubricación automática |
Indicador mecánico de altura de troquel (TP menor a 60 ) | Dispositivo neumático de cojín de troquel |
Indicador eléctrico de altura de troquel (TP mayor a 60 ) | Interruptor de pie |
Equilibrador | Dispositivo de cambio rápido de troquel (Elevador de troquel, abrazadera y brazo de troquel) |
Interruptor de cámara giratoria | Dispositivo de freno de corredera |
Indicador de ángulo de cigüeñal | Detección de atasco |
Contador electrónico de carreras | Fuente de alimentación |
Receptáculo de fuente de aire | Montura de prensa auto vibrante |
Dispositivo de seguridad ante aplastamiento | Dispositivo de seguridad fotoeléctrico |
Equipo de soplado | Iluminación de troquel |
Caja de herramientas de mantenimiento | Sistema táctil de conteo |
Alimentador automático (Alimentador, bastidor, máquina de corrección) | |
Brazo mecánico |

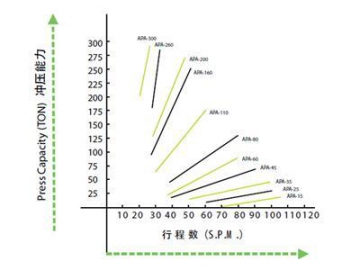

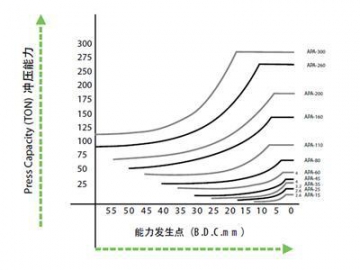

- Curva de capacidadCurve
- Curva de capacidadCurve

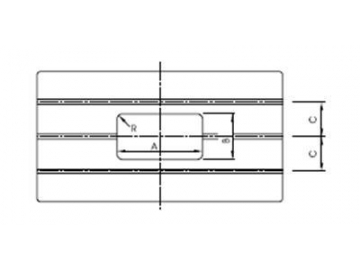

- Corredera

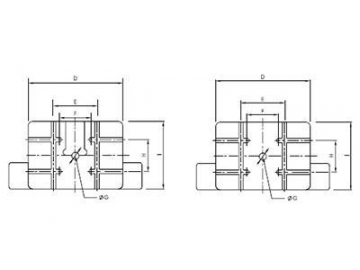

- Almohadilla
Modelo | A | B | C | D | E | F | G | H | L | T tipo de foso |
240 | 120 | 90 | 300 | - | 150 | Φ38.1 | 80 | 220 | Ⅰ | |
240 | 120 | 90 | 300 | - | 150 | Φ38.1 | 80 | 220 | Ⅰ | |
240 | 120 | 90 | 300 | - | 150 | Φ38.1 | 80 | 220 | Ⅰ | |
280 | 140 | 120 | 360 | - | 160 | Φ38.1 | 100 | 250 | Ⅰ | |
300 | 150 | 120 | 400 | - | 210 | Φ38.1 | 120 | 300 | Ⅰ | |
320 | 160 | 150 | 500 | 220 | 220 | Φ50 | 160 | 360 | Ⅱ | |
360 | 180 | 150 | 560 | 300 | 220 | Φ50 | 180 | 420 | Ⅱ | |
400 | 200 | 150 | 650 | 300 | 220 | Φ50 | 220 | 470 | Ⅱ | |
440 | 220 | 160220 | 700 | 300 | 175 | Φ65 | 220 | 550 | Ⅱ | |
480 | 240 | 280 | 850 | 420 | 200 | Φ65 | 300 | 630 | Ⅱ | |
520 | 260 | 290 | 950 | 420 | 200 | Φ65 | 300 | 700 | Ⅱ |
