Prensa de estampado de láminas metálicas de alta precisión APC 100-200 toneladas
Solicite un presupuesto
- La prensa de estampado de láminas metálicas APC 110-200 toneladas fue diseñada y fabricada con una estructura resistente de acero y soldada con acero de alta calidad. Esta herramienta metalúrgica posee estabilidad, precisión y confiabilidad luego de eliminar la presión interna del material.
- El centro de transmisión y centro de mecanizado metalúrgico están ubicados en el mismo lugar, de forma que la prensa pueda optimizar su precisión y estabilidad.
- Incluye un balanceador simétrico para garantizar la estabilidad de las operaciones
- La precisión del ajuste del troquel es de 0.1mm para que la máquina se pueda manejar de forma segura y confiable.
- Partes como el eje flexionado, juego de engranajes, biela, etc., están diseñados para ofrecer excelente integridad, y resistencia abrasiva con un acabado anodizado y esmerilado.
- Embrague y freno sensibles y fiable, excelente electroválvula doble y protección de sobrecarga para ofrecer la precisión y seguridad del arranque y freno de la corredera.
- Cuenta con engranajes de alta precisión que producen mínimos ruidos durante la operación.
Nombre | Modelo | ||
Tipo | Tipo V | Tipo H | |
Capacidad | Ton | 110 | |
Punto de tonelaje nominal | mm | 5 | 3 |
Carreras | mm | 180 | 110 |
Velocidad estable | c.p.m | 35-65 | 50-100 |
Altura máx de troquel | mm | 400 | 435 |
Ajuste de corredera | mm | 100 | |
Área de almohadilla | mm | 1800 × 650 ×130 | |
Área de corredera | mm | 1400 × 500 × 70 | |
Motor principal | kW | 11 | |
Peso de prensa | Ton | 14.2 | |
Presión de aire | kg/cm2 | 5 | |
Precisión de prensa | JIS(CNS) 1 clase | ||
Capacidad de cojín de troquel | Dos placas & dos cilindros | ||
Capacidad | Ton | 3.6 × 2 | |
Presión de aire | kg/cm2 | 6.5 | |
Carrera | mm | 70 | |
Dimensiones de cojín de troquel | mm2 | 350 × 235 × 2 |
Nombre | Modelo | ||
Tipo | Tipo V | Tipo H | |
Capacidad | Ton | 160 | |
Punto de tonelaje nominal | mm | 6 | 3 |
Carrera | mm | 200 | 130 |
Velocidad estable | s.p.m | 30-55 | 40-85 |
Máx altura de troquel | mm | 450 | 485 |
Ajuste de corredera | mm | 100 | |
Área de almohadilla | mm | 2000 × 760 × 150 | |
Área de corredera | mm | 1600 × 550 × 70 | |
Motor principal | kW | 15 | |
Peso de prensa | Ton | 20 | |
Presión de aire | kg/cm2 | 5 | |
Presición de prensa | JIS(CNS) 1 clase | ||
Capacidad de cojín de troquel | Dos placas & dos cilindros | ||
Capacidad | Ton | 6.3 × 2 | |
Presión de aire | kg/cm2 | 7.2 | |
Carrera | mm | 70 | |
Dimensiones de cojín de troquel | mm2 | 410 × 260 × 2 |
Nombre | Modelo | |||||
Tipo | Tipo V | Tipo H | ||||
Capacidad | Ton | 200 | ||||
Punto de tonelaje nominal | mm | 6 | 3 | |||
Carrera | mm | 250 | 150 | |||
Velocidad estable | c.p.m | 25-45 | 35-70 | |||
Max. Altura de troquel | mm | 500 | 550 | |||
Ajuste de corredera | mm | 120 | ||||
Área de almohadilla | mm | 2400 × 840 × 170 | ||||
Área de corredera | mm | 1850 × 650 × 95 | ||||
Motor principal | kW | 18.5 | ||||
Peso de prensa | Ton | 27.5 | ||||
Presión de aire | kg/cm2 | 5 | ||||
Precisión de prensa | JIS(CNS) 1 clase | |||||
Capacidad de cojín de troquel | Dos placas & dos cilindros | |||||
Capacidad | Ton | 10 × 2 | ||||
Presión de aire | kg/cm2 | 6..75 | ||||
Carreras | mm | 80 | ||||
Dimensiones de cojín de troquel | mm2 | 540 × 350 × 2 |
Nombre | Modelo | ||||||
Tipo | Tipo V | Tipo H | |||||
Capacidad | Ton | 250 | |||||
Punto de tonelaje nominal | mm | 7 | 3.5 | ||||
Carrera | mm | 280 | 170 | ||||
Velocidad estable | c.p.m | 20-35 | 30-60 | ||||
Max. Altura de troquel | mm | 550 | 605 | ||||
Ajuste de corredera | mm | 120 | |||||
Área de almohadilla | mm | 2700 × 900 × 170 | |||||
Área de corredera | mm | 2100 × 700 × 95 | |||||
Motor principal | kW | 22 | |||||
Peso de prensa | Ton | 45.5 | |||||
Presión de aire | kg/cm2 | 5 | |||||
Precisión de prensa | JIS(CNS) 1 clase | ||||||
Capacidad de almohadilla de troquel | Dos placas & dos cilindros | ||||||
Capacidad | Ton | 14 × 2 | |||||
Presión de aire | kg/cm2 | 9 | |||||
Carrera | mm | 100 | |||||
Dimensiones de cojín de troquel | mm2 | 640 × 470 × 2 |

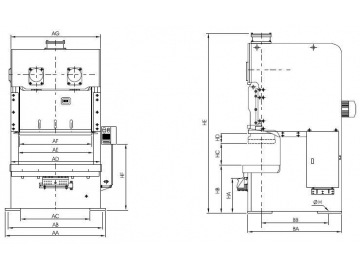

Especificaciónes | ||||||||
Tipo | Tipo V | Tipo H | Tipo V | Tipo H | Tipo V | Tipo H | Tipo V | Tipo H |
AA | 2000 | 2200 | 2620 | 3000 | ||||
AB | 1900 | 2080 | 2460 | 2800 | ||||
AC | 1360 | 1520 | 1820 | 2200 | ||||
AD | 1800 | 2000 | 2400 | 2700 | ||||
AE | 1510 | 1660 | 1990 | 2220 | ||||
AF | 1400 | 1600 | 1850 | 2100 | ||||
AG | 1780 | 1980 | 2320 | 2590 | ||||
BA | 1745 | 1940 | 2235 | 2545 | ||||
BB | 1295 | 1380 | 1885 | 2195 | ||||
BC | 650 | 760 | 840 | 900 | ||||
BD | 330 | 385 | 425 | 455 | ||||
BE | 500 | 550 | 650 | 700 | ||||
HA | (630) | (730) | (790) | (820) | ||||
HB | 830 | 865 | 990 | 1025 | 1070 | 1120 | 1100 | 1155 |
HC | 400 | 435 | 450 | 485 | 500 | 550 | 550 | 605 |
HD | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 |
HE | 3059 | 3709 | 3849 | 4304 | ||||
HF | 1240 | 1440 | 1570 | 1680 | ||||
Φh | Φ35 | Φ47 | Φ54 | Φ54 |
Embrague seco y freno de alto rendimiento | Embrague húmedo y freno de alto rendimiento |
Sistema operative Kingston estándar | Cojín de troquel |
Selección de modo de operación avance/apagado | Motor Vs |
Seguridad de avance por carrera/ continua | Pantalla táctil |
Protector hidráulico por sobrecarga | Cortina de luz de seguridad |
Detector de desbordamiento | Dispositivo de freno de corredera |
Doble electroválvula | Circuito de reversa de motor principal |
Detector de atascos | Interruptor de pie |
Ajuste de corredera motorizado | Bloque de troquel de seguridad con enchufe |
Indicador digital de altura de troquel (unidad 0.1 mm) | Impulso de doble mano portátil |
Bomba de grasa motorizada | Inversor |
Contador total, 6 dígitos | Montura antivibración |
Contador preestablecido, 6 dígitos | Sistema de cambio rápido de troquel |
Contador de mantenimiento, 4 dígitos | Sujetador de troquel superior |
Contador de vida, 6 dígitos | Sujetador de troquel inferior |
Interruptor eléctrico de cámara giratoria (6 canales libres) | Elevador de troquel |
Expulsor de aire ½" de un canal | Brazo de troquel |
Receptáculo de receptor de aire ½" de dos canales | Pernos de anclaje & placas de cimentación |
Circuito de detección de atascos | Equipos de alimentación automática |
Receptor de potencia (disponible solo para una fuente de fase única de 110v tirada por usuario) | Alimentador NC del alisador con desbobinador cw (3 en 1) |
Alimentador de rodillos NC | |
Alisador y desbobinador cw (2 en 1) | |
Alisador |
