Prensa plegadora de 4 ejes CNC
Solicite un presupuesto

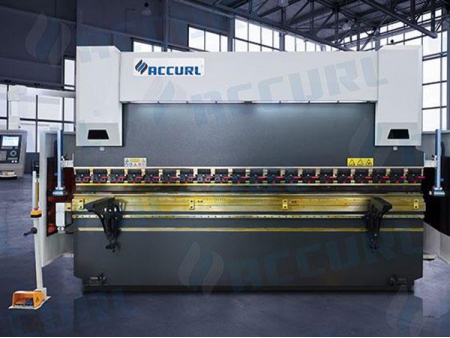

Prensa plegadora de 4 ejes CNC ACCURL
Gracias a su diseño futurista, esta prensa plegadora CNC maximiza la velocidad y calidad de procesamiento a fin de reducir los costes.
Excelente solución de plegado
Las opciones de equipamiento se pueden personalizar para ofrecer a los clientes las máquinas plegadoras que realmente necesitan.
Alta velocidad y extraordinario rendimiento:
- Plegado y velocidad de retorno inmejorables.
- Capacidad de producción dos veces más rápida que la de las prensas plegadoras CNC convencionales.
- Con la incorporación de herramientas de mayor longitud puede hacer el plegado profundo. Además, las piezas se pueden sacar fácilmente de la parte frontal de la máquina para el recambio inmediato de las mismas.
- Mediante troqueles largos se pueden doblar piezas con forma de Z.
"Gran velocidad de caída libre"
"Gran velocidad de plegado"
"Gran velocidad de retorno"

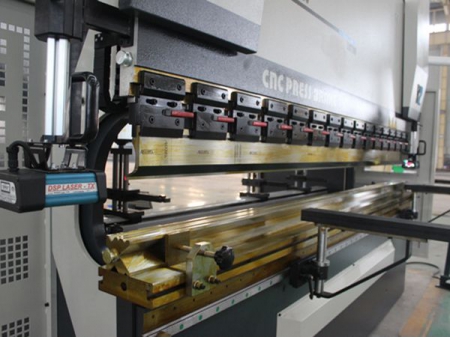

Sistema servo accionado de tope trasero en los ejes X R (estándar):
- El tope trasero CNC funciona de forma ágil y precisa, y la estructura robusta de la máquina asegura una operación eficiente.
- El sistema es impulsado por un servomotor accionado por ejes de husillos de bolas y rodamientos lineales con una precisión de 0,01mm.
- El tope trasero se puede configurar para operar en los ejes X1, X2, Z1, Z2, R1 y R2.
Esta prensa es la indicada para ti
- Plegado repetitivo de extraordinaria calidad efectuado por los cilindros y válvulas sincronizadas.
- Referencia y calibración automáticas del eje cuando la máquina está encendida.
- Todas nuestras máquinas se diseñan con el programa SOLID WORKS 3D y se elaboran con el acero de calidad mejorada ST44-1 a través de tecnología punta.
- La viga superior rígida corre sobre rodamientos de 8 puntos y proporciona una precisión de plegamiento de 0,01 mm.
- Las herramientas de prestigiosas marcas se someten a tratamiento de endurecimiento y proporcionan un plegado preciso.
- Incorpora una bomba de alta presión y silenciosa.
Equipamiento estándar
- Monobloque y bastidor de acero soldado ST44 A1 rígido.
- 4 ejes (Y1, Y2, X y R)
- El sistema de tope trasero en los ejes X y R-eje es servoaccionado y viene con gráficos coloridos.

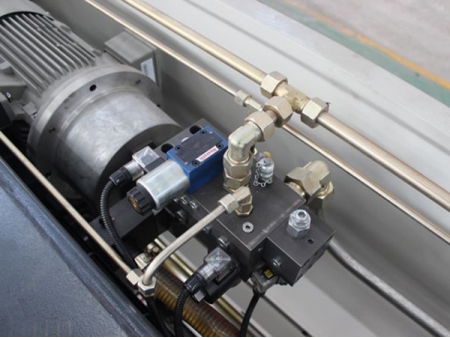

- Posee el servo sistema hidráulico HOERBIGER.
- Dispone de un sistema antideflexión controlado por CNC.
- Las herramientas superiores son endurecidas y las herramientas inferiores fundidas 4V (sección de 835 mm).
- Viene con un sistema de fácil sujeción de las herramientas superiores e inferiores.
- Los controladores estándar pueden ser el Delem DA56s 2D con pantalla táctil gráfica a color y el Cybelec Mod Eva 12S
- El panel eléctrico con sistema de refrigeración está diseñado de conformidad con la normativa CE.
- El panel de control colgante es fácil de manejar.
- Posee luces traseras de seguridad (categoría 4)
- La cubierta frontal presenta varios interruptores de seguridad.
- Los codificadores lineales realizan la sincronización de los ejes Y1 Y2 con una tolerancia de 0,01mm.
- El pedal de pie cumple con las regulaciones de la CE.

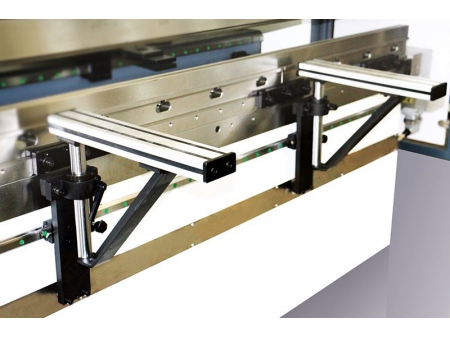

- La corredera frontal cuenta con brazos de soporte con ranura en T y reglas marcadas con pulgadas/mm.
- Profundidad de la garganta 410 mm.

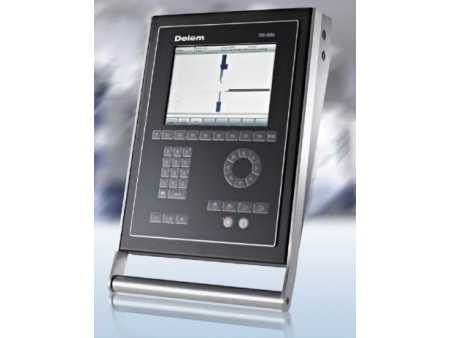

Sistema de control CNC Delem DA56s
- Pantalla LCD TFT a color de 10,4”
- Programación gráfica 2D
- Determinación de la secuencia de plegado
- Cálculo de la longitud desarrollada
- Sistema de control coronario
- Catálogo de herramientas/materiales/productos
- Teclado USB e interfaz de mouse
- Configuración de múltiples idiomas
- Base de datos con correcciones de ángulo y de material
- Compatibilidad Delem Modusys (módulo de escalabilidad y adaptabilidad)
- Las funciones básicas de control son: ejes Y1 Y2 X R. El ttope trasero se puede configurar también en los ejes Z1 Z2 X1 X2 o R2.
Especificaciones
Modelo (SC/MB8) | 63T×1500 | 63T×2500 | 110T×3200 | 135T×3200 | 175T×3200 | 220T×3200 | 250T×3200 | ||
Capacidad de plegado | Toneladass | 63 | 63 | 110 | 135 | 175 | 220 | 2500 | |
Longitud de plegado | mm | 1500 | 2500 | 3200 | 3200 | 3200 | 3200 | 3200 | |
Daylight | mm | 1100 | 2060 | 2700 | 2700 | 2700 | 2700 | 2700 | |
Altura máxima de cierre | mm | 430 | 430 | 480 | 480 | 480 | 480 | 480 | |
Carrera de deslizamiento | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
Profundidad de la garganta | mm | 370 | 370 | 400 | 400 | 400 | 400 | 400 | |
Anchura del cabezal | mm | 150 | 150 | 200 | 200 | 200 | 200 | 200 | |
Velocidad de descenso | mm/min | 180 | 180 | 180 | 180 | 160 | 160 | 160 | |
Velocidad de prensado | mm/min | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
Velocidad de retorno | mm/min | 160 | 160 | 160 | 160 | 125 | 125 | 110 | |
Control CNC de los ejes | Y1 Y2 X R Coronario | ||||||||
Carrera del tope trasero | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Tamaño | L | mm | 1825 | 2825 | 3500 | 3500 | 3500 | 4500 | 3500 |
A | mm | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1730 | |
H | mm | 2600 | 2430 | 2540 | 2540 | 2580 | 2580 | 2580 | |
Peso | kg | 4600 | 5600 | 8000 | 9100 | 10000 | 12000 |
