Prensa plegadora de torre CNC con conducción servo, Smart-SF-30

Solicite un presupuesto

Nosotros: http://accurlcnc.es/19-7-servo-driven-cnc-turret-punch-press-smart-sf-30/297623/index.html

Prensa plegadora de torre CNC con conducción servo

Características generales

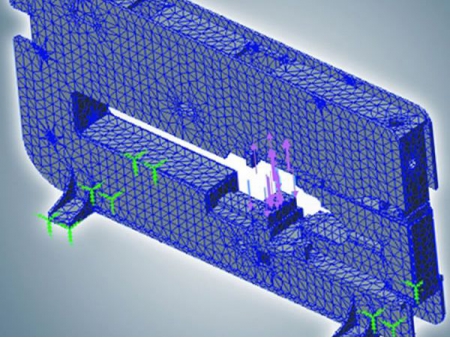

Las prensas plegadoras de torre de Accurl se producen como una construcción en acero rígido tipo cerrado, convirtiéndose en una estructura robusta para permitir una deflexión mínima durante la operación.
El sistema operativo es CNC e hidráulico.
La prensa plegadora de Accurl tiene control de 4 ejes; los ejes X, Y son para el movimiento de las láminas, el eje T es para la rotación de la torre, el eje C es para la rotación de la estación de índice automático para las herramientas de indización.

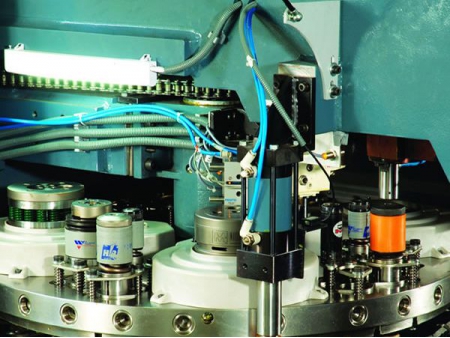

La torre de 32 estaciones permite una perforación complicada, piezas de orificios múltiples y orificios de diferentes tamaños en una sola operación.
Las estaciones de indización automática puede perforar en el ángulo requerido para vieras piezas de forma angular con controlador CNC.
Las herramientas de rodillo y perfilado de precisión se pueden utilizar en la torre, por lo tanto la prensa de torre TP provee soluciones completas con costos efectivos.

Diseño de producción

El software Metalix CNCCAD CAD/CAM ofrece un sistema integrado que cubre el ciclo complete de operación CNC.

Nuevo mecanismo de ariete de conducción

La conducción de ariete del modelo TP-MAX125 ha incorporado CFRP en la pieza del mecanismo de conmutación conectado directamente al motor servo que lo hace más liviano en peso y más rígido. El nuevo mecanismo de conducción y el reemplazo del movimiento alternativo disminuye la vibración en un 65%. Además, la reducción del calor del motor ahorra energía en el enfriamiento y la resucitación de la energía eléctrica durante el frenado.

Equipo estándar

Sistema CNC de 4 ejes

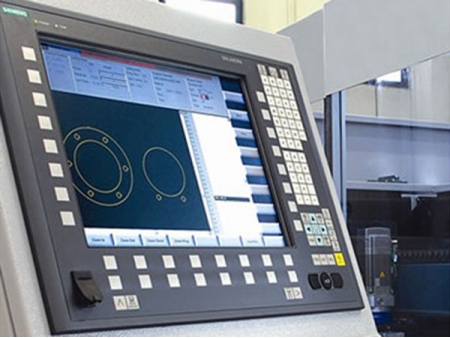

Unidad CNC ANUC PC, motores servo y conductores

Unidad hidráulica Rexroth y HL

Torre de 32 estaciones, 10 estaciones A, 16 estaciones B, 2 estaciones C, 4 estaciones D (2 de ellas con indización automática)

Reposicionamiento de sujetadores

Referencia automática

Programa CAD/CAM

Sujeción automática

Equipo opcional

Adaptadores de herramientas

Estación de índice D extra

Herramientas de torre delgadas y gruesas

Especificación

Ítem / Modelo			SPH-MAX1250	SPH-MAX1250X
Fuerza nominal		kN	200	300
Grosor de lámina máximo		mm	6.35	6.35
Tamaño de herramienta máximo		mm	Φ88.9	Φ88.9
Tamaño de lámina máxima (reposicionamiento de una vez)		mm	1250×5000	1250×5000
Precisión de perforación		mm	± 0.1	± 0.1
Sistema de conducción	Tipo de conducción		Servo V.R.	Servo V.R.
Sistema de conducción	Energía de motor AC	kW	16	16
Peso máximo de lámina		kg	150	150
Tasa de marcado máxima		h.p.m	1800	1800
Tasa de perforación máxima ( trazo de 10mm)	Inclinación de 1mm	h.p.m	1000	1000
Tasa de perforación máxima ( trazo de 10mm)	Inclinación de 25mm	h.p.m	500	500
Tasa de alimentación máxima		m/minute	110	110
Cantidad de estaciones rotativas			40(4)/50(2IT/2MT)	32 (2)
Estación rotativa	Tipo de herramienta de intercambio		C/D/MT6A/E	-
Estación rotativa	Cantidad de sub-herramientas de indización secundarias		12	-
Cantidad de ejes de control		unidades	6 1(X/Y1/Y2/T/C/C1/A)	5(X, Y, T, C, A)
Peso de la máquina		kg	16000	16000
Dimensiones generales		mm	4965×5200×2110	4965×5200×2110

Imágenes en detalles
