Acople ranurado reductor para tuberías
Descripción del producto

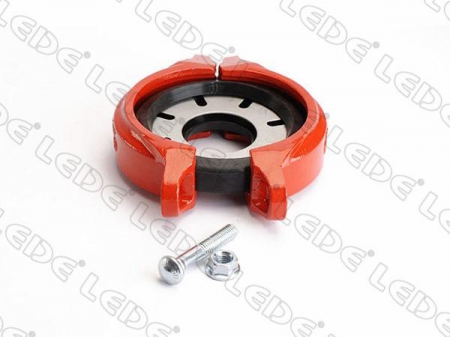

El acople ranurado reductor para tuberías está diseñado para conectar las tuberías mientras se reduce (o aumenta) el tamaño de las tuberías. Es un accesorio transitorio que une tuberías de distinto tamaño por medio de un solo adminículo. Luego de ranurar los extremos de la tubería, se coloca una junta de goma en cada extremo de la misma. Luego se colocan los acoplamientos sobre la junta, y se ajustan las tuercas y tornillos, lo que no permite que se produzcan posteriores filtraciones.
Características
Elaborado en hierro dúctil
Pintura naranja libre de plomo
Conforme a los estándares ASTM A536
Clasificado por UL, aprobado por FM
Información técnica
Acople flexible reductor XGQT3 | ||||||

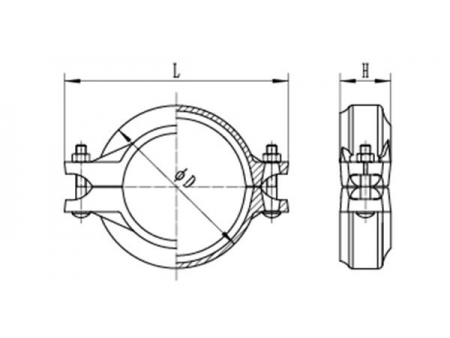

Tamaño mm/pg | Tubería O.D mm/pg | Dimensiones | Tornillo | Presión de trabajo Psi | ||
ΦD | L | H | Pulgadas/mm | |||
mm | mm | mm | ||||
50×40 | 60.3×48.3 | 82 | 130 | 46 | 3/8×2-1/8 ( M10×55 ) | 300 |
2x11/2 | 2.375×1.9 | |||||
65×25 | 73×33.7 | 97 | 151 | 46 | ||
21/2x1 | 2.875×1.327 | |||||
65×32 | 73×42.4 | 97 | 151 | 46 | ||
21/2x11/4 | 2.875×1.669 | |||||
65×40 | 73×48.3 | 97 | 151 | 46 | ||
21/2x11/2 | 2.875×1.9 | |||||
65×50 | 73×60.3 | 97 | 151 | 46 | ||
21/2x2 | 2.875×2.375 | |||||
65×50 | 76.1×60.3 | 107 | 151 | 46 | ||
21/2x2 | 3×2.375 | |||||
80×40 | 88.9×48.3 | 112 | 166.6 | 46 | 1/2×2-5/8 (M12×65) | |
3x11/2 | 3.5×1.9 | |||||
80×50 | 88.9×60.3 | 123.6 | 166.6 | 46 | ||
3×2 | 3.5×2.375 | |||||
80×65 | 88.9×73.0 | 123.6 | 166.6 | 46 | ||
3x21/2 | 3.5×2.875 | |||||
80×65 | 88.9×76.1 | 123.6 | 166.6 | 46 | ||
3x21/2 | 3.5×3 | |||||
100×50 | 114.3×60.3 | 151.2 | 200 | 50 | ||
4×2 | 4.5×2.375 | |||||
100×65 | 114.3×73.0 | 151.2 | 200 | 50 | ||
4x21/2 | 4.5×2.875 | |||||
100×65 | 114.3×76.1 | 151.2 | 200 | 50 | ||
4x21/2 | 4.5×3.0 | |||||
100×80 | 114.3×88.9 | 151.2 | 200 | 50 | ||
4×3 | 4.5×3.5 | |||||
125×100 | 141.3×114.3 | 167 | 230 | 52 | 5/8×3-1/8 (M16×80) | |
5×4 | 5.563×4.5 | |||||
150×80 | 165.1×88.9 | 197 | 275 | 52 | ||
6×3 | 6.5×3.5 | |||||
150×100 | 165.1×114.3 | 197 | 275 | 52 | ||
6×4 | 6.5×4.5 | |||||
150×65 | 168.3×73 | 199.4 | 275 | 52 | ||
6×21/2 | 6.525×2.875 | |||||
150×80 | 168.3×88.9 | 199.4 | 275 | 52 | ||
6×3 | 6.525×3.5 | |||||
150×100 | 168.3×114.3 | 199.4 | 275 | 52 | ||
6×4 | 6.525×4.5 | |||||
150×100 | 168.3×141.3 | 199.4 | 275 | 52 | ||
6×5 | 6.625×5.563 | |||||
200×150 | 219.1×168.3 | 258 | 336 | 58 | 3/4×4-1/3 (M20×110) | |
8×6 | 8.625×6.525 |
La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de acoples ranurados reductores para tuberías, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de los acoples ranurados reductores para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto acoplamientos ranurados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
