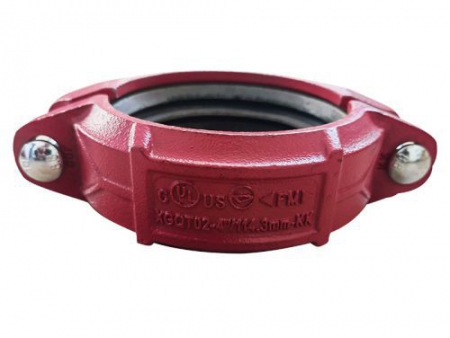

Acople ranurado (cambio rápido)
Solicite un presupuesto
Accesorios ranurados de hierro dúctil

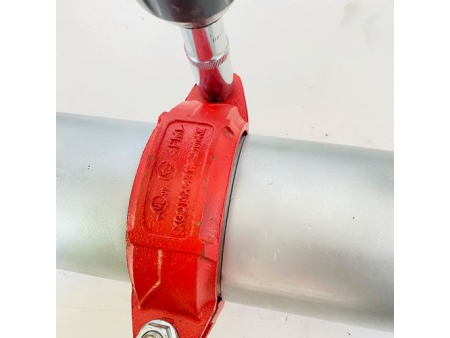

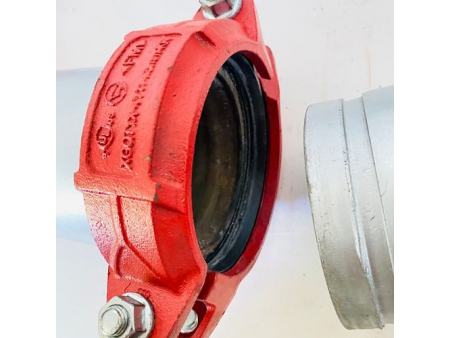

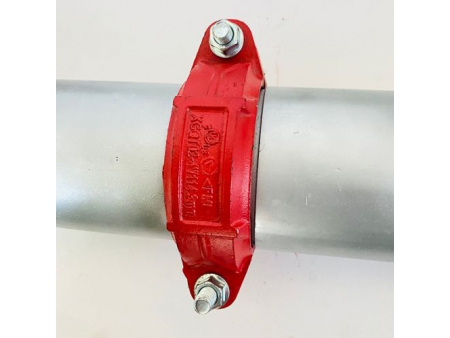

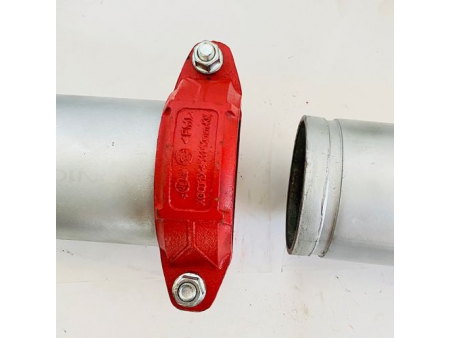

Este acople ranurado (cambio rápido) es un tipo de accesorio de tubería rígido de cambio rápido. Con un diseño estructural único, elimina la necesidad de desmontar pernos, tuercas y juntas durante la instalación. El acoplamiento se puede insertar directamente en el extremo de la tubería y apretar con pernos y tuercas.
Características
La eficiencia de instalación es más de tres veces mayor que la de los acoples estándar. El diseño estructural único evita la pérdida de pernos y tuercas durante el proceso de instalación.
Aplicaciones recomendadas
El acople ranurado de cambio rápido es adecuado para varios tipos de tuberías, como suministro de agua, drenaje, sistemas HVAC y otras tuberías.
Especificaciones principales
- Tamaños disponibles: 1~12 pulgada |DN25~DN300
- Presion de trabajo: 300PSI/2.07MPa
- Certificado: FM/UL/CE certificado
- Recubrimiento: epoxi/galvanizado
- Color: rojo/naranja/blanco, etc.
- Material: hierro dúctil
Especificaciones

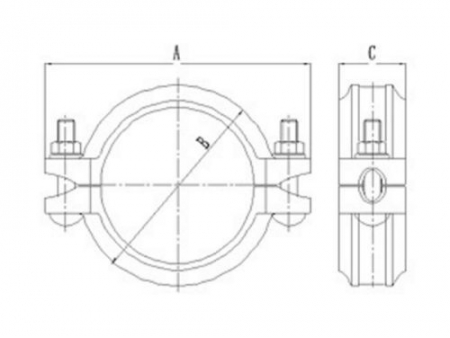

Tamaño nominal | Diámetro exterior de la tubería | Dimensiones | Tamaño del perno | ||
mm/pulgadas | mm/pulgadas | mm/pulgadas | No.-tamaño/ mm | ||
A / mm | B / mm | C / mm | |||
25 / 1 | 33.7 / 1.327 | 58 / 2.28 | 98 / 3.85 | 45 / 1.77 | 3/8*45-2 |
32 / 1 1/4 | 42.4 / 1.669 | 68 / 2.68 | 106 / 4.17 | 45 / 1.77 | 3/8*45-2 |
40 / 1 1/2 | 48.3 / 1.9 | 74 / 2.91 | 114 / 4.49 | 45 / 1.77 | 3/8*45-2 |
50 / 2 | 60.3 / 2.375 | 86 / 3.39 | 128 / 5.04 | 45 / 1.77 | 3/8*55-2 |
65 / 2 1/2 | 73 / 2.875 | 98 / 3.86 | 137 / 5.39 | 45 / 1.77 | 3/8*55-2 |
65 / 2 1/2 | 76.1 / 3 | 103 / 4.06 | 141 / 5.55 | 45 / 1.77 | 3/8*55-2 |
80 / 3 | 88.9 / 3.5 | 114 / 4.49 | 158 / 6.22 | 45 / 1.77 | 3/8*55-2 |
100 / 4 | 114.3 / 4.5 | 143 / 5.63 | 192 / 7.56 | 49 / 1.93 | 1/2*65-2 |
125 / 5 | 139.7 / 5.5 | 172 / 6.77 | 222 / 8.74 | 50 / 1.96 | 1/2*75-2 |
150 / 6 | 165.1 / 6.5 | 199 / 7.83 | 252 / 9.92 | 50 / 1.96 | 1/2*75-2 |
150 / 6 | 168.3 / 6.625 | 202 / 7.95 | 252 / 9.92 | 50 / 1.96 | 1/2*75-2 |
216 / 8 | 216.1 8.51 | 258 / 10.16 | 322 / 12.67 | 58 / 2.28 | 5/8*95-2 |
200 / 8 | 219.1 / 8.625 | 258 / 10.16 | 322 / 12.67 | 58 / 2.28 | 5/8*95-2 |
267 / 8 | 267.2 / 10.52 | 313 / 12.32 | 390 / 15.35 | 58 / 2.28 | 3/4*110-2 |
250 / 10 | 273 / 10.75 | 320 / 12.60 | 394 / 15.51 | 60 / 2.36 | 3/4*110-2 |
318 / 12 | 318.3 / 12.53 | 369 / 14.53 | 450 / 17.72 | 58 / 2.28 | 3/4*120-2 |
300 / 12 | 323.9 / 12.75 | 372 / 14.64 | 450 / 17.72 | 64 / 2.51 | 3/4*120-2 |
¿Qué problemas pueden resolver los sistemas ranurados de tuberías?
Debido a las ventajas de los acoples ranurados, los sistemas ranurados de tuberías pueden abordar problemas de instalación complejos, problemas de ruido y los efectos negativos de las vibraciones en las tuberías. También ayudan a reducir los costos de mantenimiento a largo plazo.
