Sistema de barra autoperforante
El sistema de barra autoperforante (SDA) integra en una sola operación la perforación, el anclaje y la inyección de lechada. Esta tecnología avanzada ofrece una solución eficiente y segura para la estabilización de suelos y formaciones rocosas, siendo clave en proyectos de refuerzo de roca, donde se busca asegurar la estabilidad estructural y la seguridad del entorno.

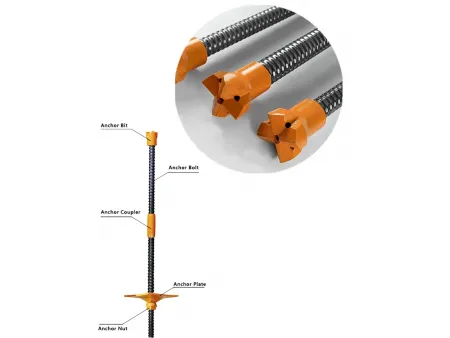

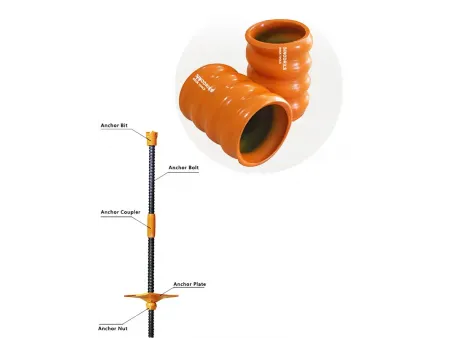

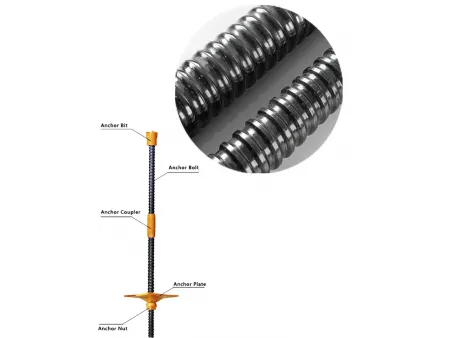

El sistema de barra autoperforante está compuesto por varios elementos. En el extremo perforador se encuentra la broca de anclaje, que permite abrir el taladro al mismo tiempo que facilita la inyección del material. La barra hueca actúa como el soporte principal. El acople de anclaje permite extender la longitud de la barra según las necesidades del proyecto. La placa distribuye las cargas superficiales, y la tuerca asegura todo el conjunto, garantizando un funcionamiento óptimo.
Este sistema SDA es adecuado para aplicaciones como clavos de suelo, excavación de túneles, micropilotes y otras obras de ingeniería que requieren soluciones de refuerzo confiables y eficientes.
Nuestro sistema de barra autoperforante destaca por su eficiencia y fiabilidad. Su diseño permite realizar la perforación, inyección y anclaje en un solo paso, lo que agiliza el proceso de instalación y reduce tiempos de ejecución. Además, el proceso de perforación genera menos ruido que los métodos convencionales. Otra ventaja clave es que no es necesario retirar la broca, ya que permanece en el terreno y actúa como separador.

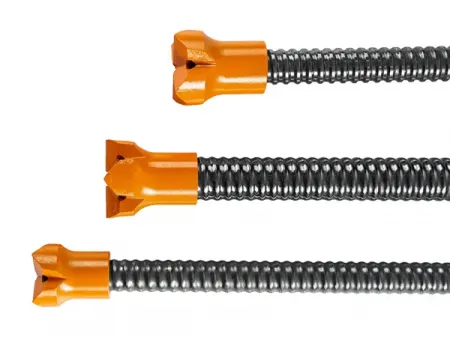

Disponemos de una variedad de brocas diseñadas para adaptarse a distintos tipos de suelo. Las barras huecas permiten el paso de agua o aire durante la perforación, y facilitan una correcta inyección de lechada a alta presión para rellenar completamente los espacios. También ofrecemos mezcladores y materiales de lechada de alta calidad, así como acoples de diferentes longitudes para ajustarse a las condiciones de cada proyecto.
Nuestro sistema de perforación es compatible con equipos compactos y puede utilizarse en espacios reducidos. Además, cuenta con protección contra la corrosión mejorada y es fabricado bajo estrictos estándares de calidad.

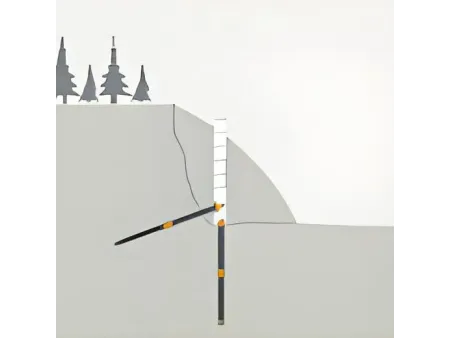

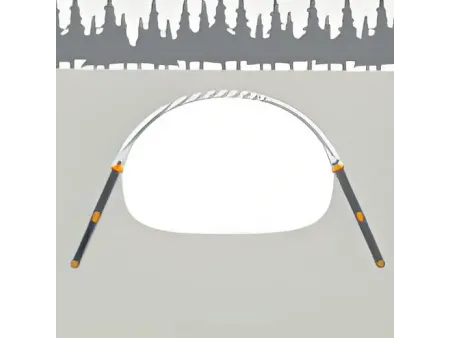

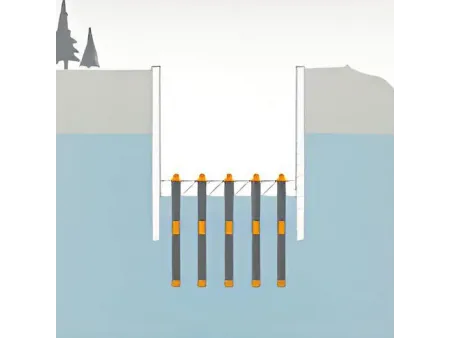

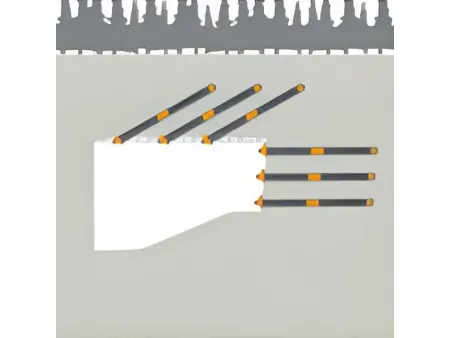

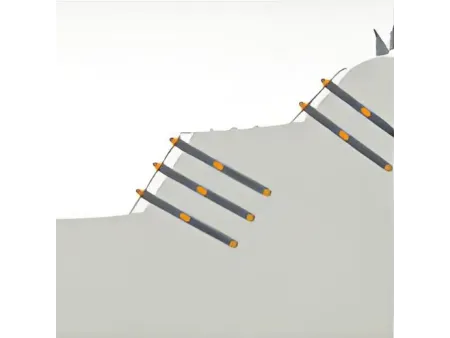

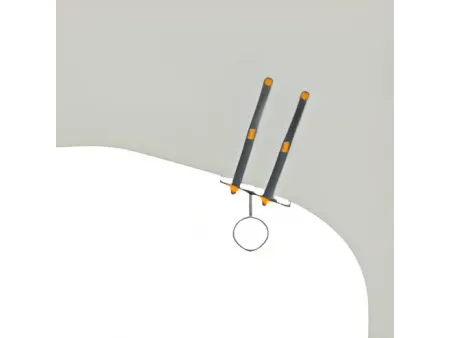

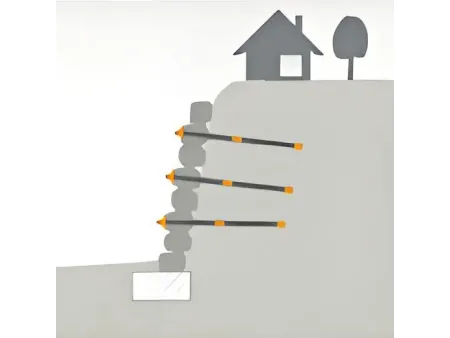

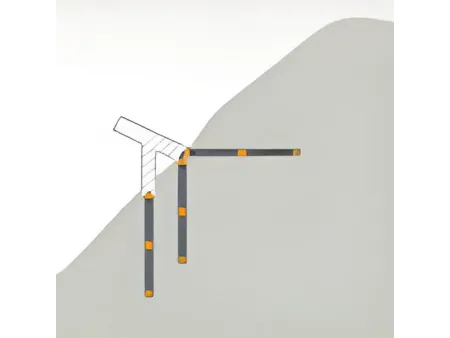

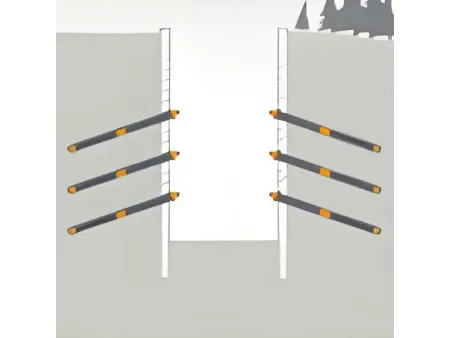

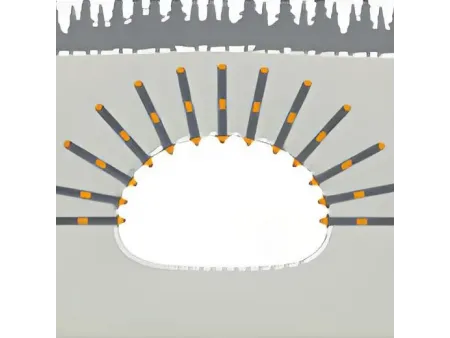

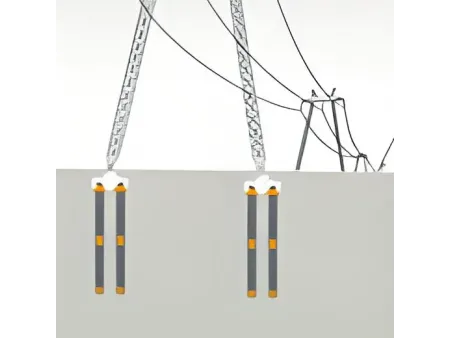

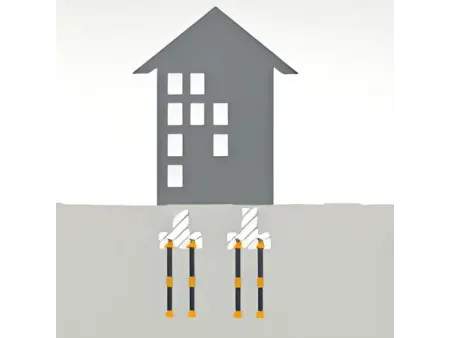

El sistema de barra autoperforante con múltiples aplicaciones en distintos sectores e industrias. Su uso está ampliamente extendido en los siguientes tipos de proyectos:
-
- Tamaño de barra:
- Última carga (kN): 200
- Carga de fluencia (kN): 150
-
- Tamaño de barra:
- Última carga (kN): 280, 360
- Carga de fluencia (kN): 230, 280
-
- Tamaño de barra:
- Última carga (kN): 500
- Carga de fluencia (kN): 400
-
- Tamaño de barra:
- Última carga (kN): 550, 800
- Carga de fluencia (kN): 450, 630
-
- Tamaño de barra:
- Última carga (kN): 1600, 1900
- Carga de fluencia (kN): 1200, 1500
-
- Tamaño de barra:
- Última carga (kN): 320
- Carga de fluencia (kN): 260
-
- Tamaño de barra:
- Última carga (kN): 660, 540
- Carga de fluencia (kN): 525, 425
-
- Tamaño de barra:
- Última carga (kN): 930
- Carga de fluencia (kN): 730
-
- Tamaño de barra:
- Última carga (kN): 1035, 1160, 1600
- Carga de fluencia (kN): 830, 970, 1270
-
- Tamaño de barra:
- Última carga (kN): 2270, 3660
- Carga de fluencia (kN): 1800, 2670

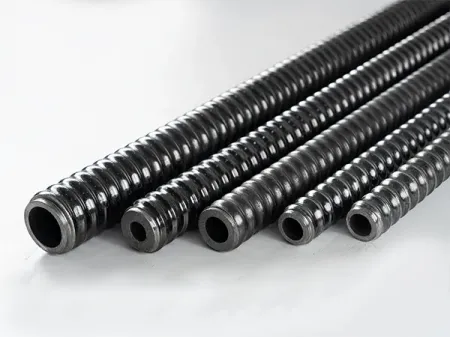

- Barra de anclaje hueca (Barra roscada)
El perno de anclaje es el componente principal del sistema. Su función es transferir las cargas del terreno o la roca circundante hacia los elementos portantes del sistema de anclaje.

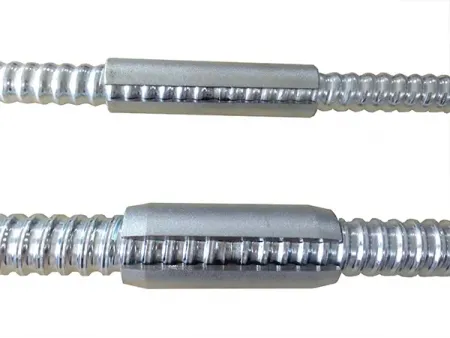

- Acople para perno helicoidal
El acople para perno helicoidal une dos pernos de anclaje, permitiendo prolongar la longitud del sistema según las necesidades específicas de cada proyecto.
- Brocas autoperforantes
La broca está diseñada para perforar el terreno o la roca y formar el taladro. Una vez instalada, permanece en su lugar, garantizando un anclaje continuo a través del orificio perforado.

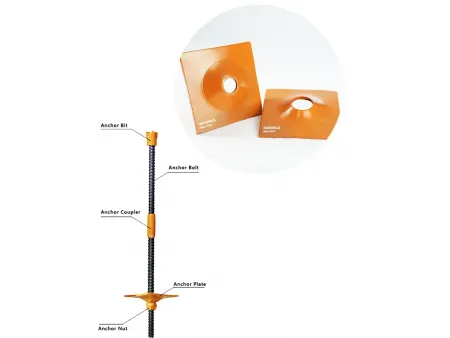

- Placa de sujeción para barra
Colocada en el extremo de la barra de autoperforante, la placa de sujeción distribuye de manera uniforme las cargas aplicadas sobre el terreno o la roca circundante, aportando mayor estabilidad al sistema
- Perno helicoidal
El perno helicoidal fija la placa de anclaje a la barra, asegurando el sistema en su posición para una transferencia de carga confiable
- Tuerca para barra helicoidal
La tuerca para barra helicoidal es un dispositivo que se utiliza para mantener la barra de anclaje centrada dentro del taladro perforado. Además, permite que la lechada cubra de manera uniforme toda la superficie de la barra, mejorando la estabilidad y la eficacia del anclaje
Sinodrills | Otros fabricantes | ||
Tolerancia dimensional | Tolerancia dimensional | ||
Barra autoperforante SDA | Accesorios | Barra autoperforante SDA | Accesorios |
0/-0.2mm | 0.25/-0mm | 0.5/-0.5mm | 0.4/-0mm |
La tenacidad es la capacidad de un material para absorber energía antes de romperse. Los materiales que se fracturan sin apenas deformarse se consideran frágiles. El valor Agt es un indicador clave de la tenacidad y representa el porcentaje de alargamiento total en el momento de la rotura.
Todas las barras SDA (anclaje autoperforante) de Sinodrills se fabrican con un valor mínimo de Agt del 5% para garantizar su seguridad y fiabilidad. Esto cumple con estrictos estándares de calidad y desempeño. Esta combinación de resistencia y tenacidad hace que el sistema sea duradero y capaz de soportar condiciones exigentes.
Sinodrills, barra autoperforante SDA | Otros fabricantes, barra autoperforante SDA | ||
Tipo de luz | Tipo estándar | Tipo de luz | Tipo estándar |
Agt>6% | Agt>12% | Agt>5% | Agt>5% |
100% | 100% | <10% | <80% |
La capacidad de carga certificada es el criterio definitivo para todos los productos SDA (barra autoperforante). Sinodrills garantiza al 100% que todos sus productos cumplen con este estándar.
La prueba de tracción del sistema es un método que evalúa la resistencia del conjunto completo sometiéndolo a esfuerzos. Esta prueba incluye la barra de anclaje, el acople, la tuerca y la placa. Gracias a este proceso, se asegura que todo el sistema funcione de manera fiable bajo carga, garantizando seguridad y durabilidad.
Prueba de tracción | Snodrills | Otros fabricantes |
Barra autoperforante | 100% aprobado | <80% aprobado |
Barra autoperforante Acople | 100% aprobado | <70% aprobado |
Barra autoperforante Acople Perno helicoidal Placa de sujeción para barra | 100% aprobado | <60% aprobado |
En cualquier sistema estructural, mantener una calidad constante es fundamental. En Sinodrills, nos enorgullece ofrecer productos de alta calidad. Para lograrlo, seleccionamos cuidadosamente las materias primas y utilizamos líneas de producción completamente automatizadas. De este modo, cada componente de nuestro sistema de anclaje autoperforante cumple con los más altos estándares de fiabilidad y rendimiento.
Especificaciones | Barra autoperforante Sinodrills SDA | Otros fabricantes de barra autoperforante SDA | |
Tasa de aprobación | Carga máxima | 100% | <80% |
Carga de rendimiento | 100% | <80% | |
Agt (5% a 12%) | 100% | <50% | |
Fluctuación de cargas | <15kN | >50kN |
