Acople reducido ranurado flexible Fabricante

Acople reducido ranurado flexible

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/1-4-grooved-reducing-flexible-coupling.html

Accesorios ranurados de hierro dúctil

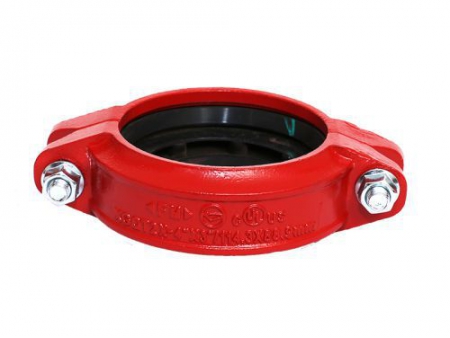

El acople reducido ranurado flexible es un accesorio de tubería hecho de hierro dúctil. Cuenta con una estructura de carcasa atornillada plana con un cierto espacio entre la junta y la base de la ranura, lo que permite conexiones flexibles y la capacidad de acomodar el desplazamiento axial y la deflexión angular. El acople reducido ranurado flexible puede reemplazar dos acoplamientos separados y un accesorio reductor.

Aplicaciones recomendadas

El acople reducido ranurado flexible se puede utilizar para varias tuberías, como tuberías de aguas residuales, tuberías de suministro de agua, etc.

Especificaciones principales

Tamaños disponibles: 1 1/4×1 pulgada~8×6 pulgada |DN32×25~DN200×150
Presion de trabajo: 300PSI/2.07MPa
Certificado: UL/CE certificado
Recubrimiento: epoxi/galvanizado
Color: rojo/naranja/blanco, etc.
Material: hierro dúctil

Especificaciones

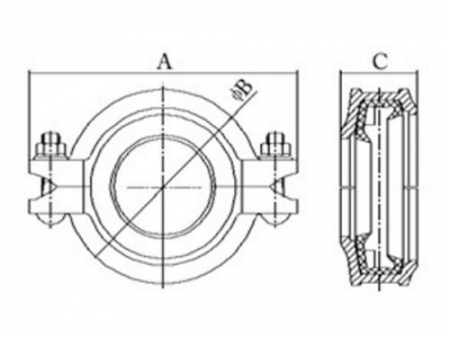

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones			Tamaño del perno
mm/pulgadas	mm/pulgadas	mm/pulgadas			No.-tamaño mm
mm/pulgadas	mm/pulgadas	A	B	C	No.-tamaño mm
50x32 / 2x1 1/4	60.3x42.4 / 2.375x1.660	86 / 3.39	125 / 4.93	44 / 1.74	2-3/8x55 / 2-M10x57
50x40 / 2x1 1/2	60.3x48.3 / 2.375x1.900	86 / 3.39	125 / 4.93	44 / 1.74	2-3/8x55 / 2-M10x57
65x40 / 2 1/2x1 1/2	73.0 x 48.3 / 2.875x1.900	96 / 3.78	136 / 5.35	45 / 1.78	2-3/8x55 / 2-M10x57
65x50 / 2 1/2x2	73.0x60.3 / 2.875x2.375	96 / 3.78	136 / 5.35	45 / 1.78	2-3/8x55 / 2-M10x57
65x50 / 2 1/2x2	76.1 x60.3 / 3.000x2.375	102 / 4.02	140 / 5.51	45 / 1.78	2-3/8x55 / 2-M10x57
80x40 / 3x1 1/2	88.9x48.3 / 3.500x1.900	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
80x50 / 3x2	88.9x60.3 3.500x2.375	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
80x65 / 3x2 1/2	88.9x73.0 / 3.500x2.875	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
80x65 / 3x2 1/2	88.9x76.1 / 3.500x3.000	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
100x40 / 4 x1 1/2	114.3x48.3 / 4.500x1.900	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x50 / 4x2	114.3x60.3 / 4.500x2.375	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x65 / 4x2 1/2	114.3x73.0 / 4.500x2.875	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x65 / 4x2 1/2	114.3x76.1 / 4.500x3.000	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x80 / 4x3	114 3x88.9 / 4.500x3.500	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
150x80 / 6x3	165.1x88.9 / 6.500x3.500	200 / 7.87	250 / 9.84	50 / 1.97	2-5/8x85 / 2-M16x85
150x100 / 6x4	165.1 x114.3 / 6.500x4.500	200 / 7.87	250 / 9.84	50 / 1.97	2-5/8x85 / 2-M 16x85
150x80 / 6x3	168.3x88.9 / 6.625x3.500	202.5 / 7.97	252 / 9.92	50 / 1.97	2-5/8x85 / 2-M16x85
150x 100 / 6x4	168.3 x 114.3 / 6.625x4.500	202.5 / 7.97	252 / 9.92	50 / 1.97	2-5/8x85 / 2-M16x85
200x150 / 8x6	219.1 x 165.1 / 8.625x6.500	257 / 10.12	322 / 12.68	56 / 2.2	2-3/4x115 / 2-M20x 115
200x150 / 8x6	219.1x168.3 / 8.625x6.625	257 / 10.12	322 / 12.68	56 / 2.2	2-3/4x115 / 2-M20x115

¿Cuáles son las ventajas de los sistemas ranurados de tuberías en la industria de la protección contra incendios?

En la industria de la protección contra incendios, especialmente en los sistemas automáticos de tuberías de rociadores contra incendios, las conexiones ranuradas se utilizan comúnmente. Las mayores ventajas de este tipo de conexión son una instalación más rápida y económica, una mayor fiabilidad después de la instalación y menores costes de mantenimiento.

¿Cuáles son las ventajas del acople flexible?

En comparación con los métodos de conexión tradicionales, como la soldadura, el roscado y la soldadura, los acoples flexibles ofrecen una instalación más rápida y segura, y un costo reducido.
A diferencia de los métodos tradicionales de conexión de tuberías (como uniones soldadas o soldadas), los acoples flexibles no generan contaminación por polvo ni contaminación por productos.
Los acoples flexibles reductores pueden conectar directamente tuberías de diferentes tamaños, lo que permite una reducción directa del tamaño y elimina la necesidad de un reductor dos acoplamientos separados.
