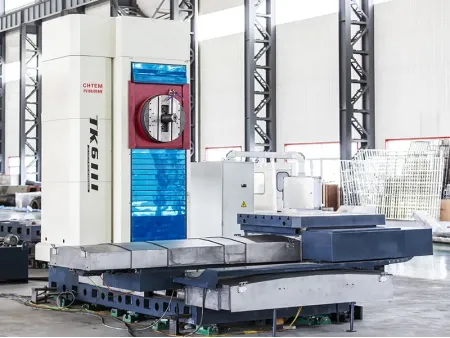

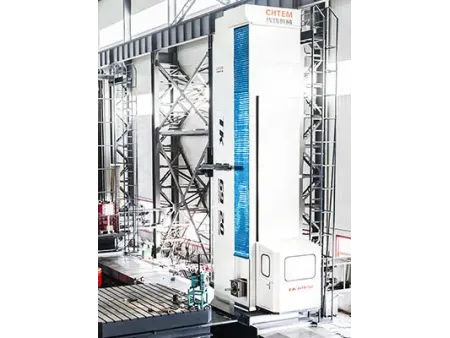

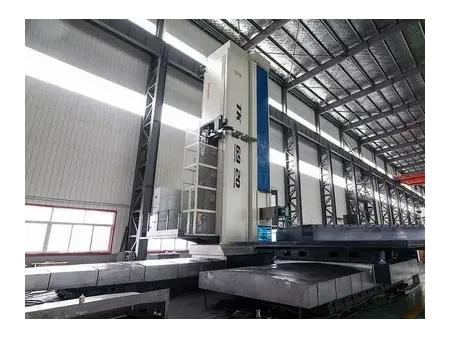

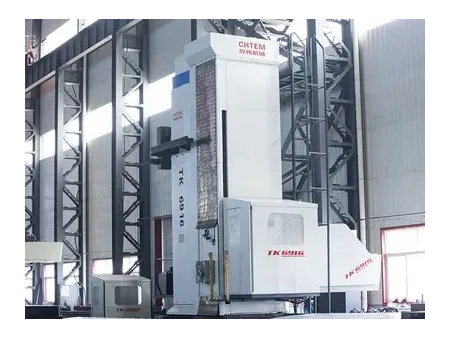

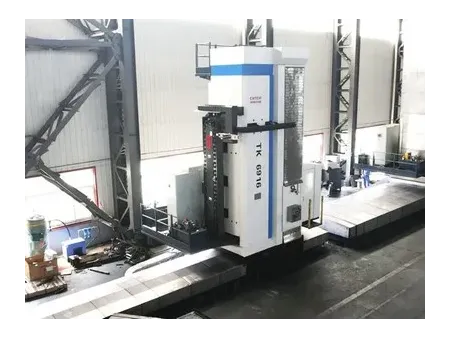

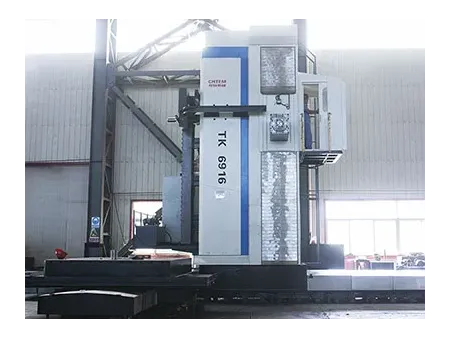

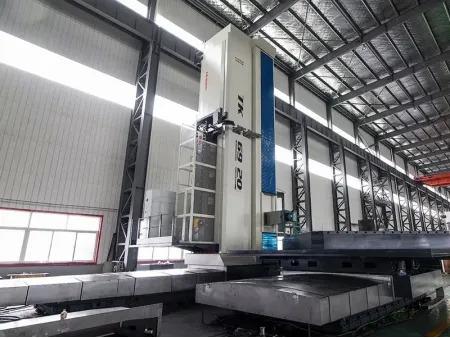

Mandrinadora-fresadora CNC de piso
Nuestras mandrinadoras-fresadoras CNC de piso están diseñadas para mecanizado complejo multiproceso. Al equiparlas con una mesa de trabajo giratoria CNC inclinable de alta resistencia y diversos accesorios funcionales, estas máquinas permiten el procesamiento continuo de fresado, mandrinado, taladrado, roscado y ranurado en una sola configuración. El núcleo de la máquina, el husillo, consta de un husillo de mandrinado (eje de mandrinado) y un husillo de fresado (eje de fresado), ambos con rodamientos SKF importados para un rendimiento superior. El eje de mandrinado se fabrica meticulosamente con acero de aleación 38CrMOA1A de alta calidad, y se somete a múltiples procesos de acabado y nitruración superficial para garantizar una dureza y resistencia al desgaste excepcionales.
Equipadas con sistemas CNC avanzados SINUMERIK ONE o 828D y servoaccionamientos digitales de CA, estas mandrinadoras-fresadoras CNC de piso logran un control multieje preciso (hasta 4 ejes de serie) y ofrecen funcionalidades como compensación funcional, comunicación e intercambio de datos fluidos, visualización de simulaciones, diversos ciclos de mecanizado fijos y una gestión eficiente de herramientas. Los usuarios pueden optimizar aún más sus capacidades con un cambiador de herramientas automático (ATC), diversos cabezales de fresado especializados y placas frontales.

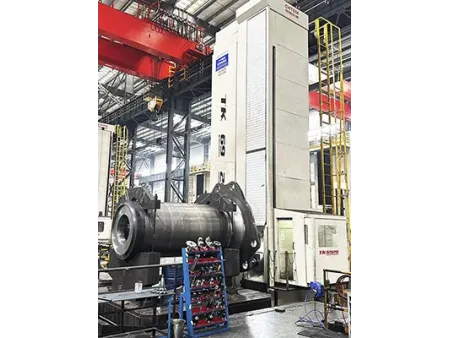

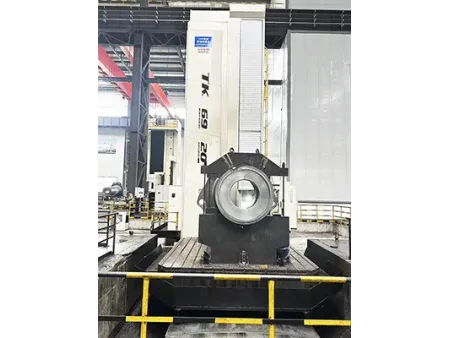

Esta mandrinadora-fresadora CNC de piso es adecuada para el mecanizado de componentes a gran escala en industrias como la metalurgia, la minería, la energía y la generación de energía (eólica, térmica, nuclear), la construcción naval, la producción de acero y la fabricación de equipos de transporte.
Modelo | ||||||||
Velocidad del husillo (rpm) | 2-1500 | 2-1500 | 2-1500 | 2-1500 | 2-1500 | 2-2000 | 2-2000 | 2-1500 |
Diámetro del husillo de mandrinado (mm) | 130 | 160 | 160 | 200 | 260 | 130 | 160 | 200 |
Recorrido del eje W del husillo de mandrinado (mm) | 700 | 1000 | 1200 | 1200 | 1700 | 700 | 1200 | 1200 |
Tamaño del ariete/ram cuadrado (mm) | 380×420 | 450×450 | 480×520 | 480×520 | 680×720 | 380×420 | 480×520 | 480×520 |
Recorrido del eje Z del ariete/ram cuadrado (mm) | 800 | 1000 | 1200 | 1200-1700 | 1200-1700 | 800 | 1200 | 1200 |
Capacidad de carga de la mesa giratoria (T) | 20-260 |
Diámetro del husillo | mm | ∅130 |
Cono del husillo | ISO | 50 |
Velocidad del husillo | rpm | 2-1500 |
Diámetro del cabezal de fresado | mm | ∅221.44 |
Sección transversal del ariete/ram | mm | 380×420 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | Diseñado según los requisitos |
Recorrido vertical del cabezal (eje Y) | mm | 2000-5000 |
Recorrido del husillo (eje W) | mm | 700 |
Recorrido del ariete/ram (eje Z) | mm | 800 |
Recorrido total del husillo y el ariete/ram | mm | 2000 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-6000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-6000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-4500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-4500 |
Capacidad del cambiador de herramientas | pzas | 40 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Diámetro del husillo | mm | ∅160 |
Cono del husillo | ISO | 50 |
Velocidad del husillo | rpm | 2-1500 |
Diámetro del cabezal de fresado | mm | ∅250 |
Sección transversal del ariete/ram | mm | 450×450 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | 6000 n×1000 |
Recorrido vertical del cabezal (eje Y) | mm | 3000-5000 |
Recorrido del husillo (eje W) | mm | 1000 |
Recorrido del ariete/ram (eje Z) | mm | 1000 |
Recorrido total del husillo y el ariete/ram | mm | 2000 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-6000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-6000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-4500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-4500 |
Capacidad del cambiador de herramientas | pzas | 40/60 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Diámetro del husillo | mm | ∅160 |
Cono del husillo | ISO | 50 |
Velocidad del husillo | rpm | 2-1500 |
Diámetro del cabezal de fresado | mm | ∅250 |
Sección transversal del ariete/ram | mm | 480×520 450×450 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | Diseñado según los requisitos |
Recorrido vertical del cabezal (eje Y) | mm | 3000-5000 |
Recorrido del husillo (eje W) | mm | 1200 |
Recorrido del ariete/ram (eje Z) | mm | 1200 |
Recorrido total del husillo y el ariete/ram | mm | 2400 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-6000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-6000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-4500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-4500 |
Capacidad del cambiador de herramientas | pzas | 60 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Diámetro del husillo | mm | ∅200 |
Cono del husillo | ISO | 60 |
Velocidad del husillo | rpm | 2-1500 |
Diámetro del cabezal de fresado | mm | ∅320 |
Sección transversal del ariete/ram | mm | 480×520 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | Diseñado según los requisitos |
Recorrido vertical del cabezal (eje Y) | mm | 3000-8000 |
Recorrido del husillo (eje W) | mm | 1200 |
Recorrido del ariete/ram (eje Z) | mm | 1200-1700 |
Recorrido total del husillo y el ariete/ram | mm | 2400 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-6000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-6000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-4500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-4500 |
Capacidad del cambiador de herramientas | pzas | 80 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Diámetro del husillo | mm | ∅260 |
Cono del husillo | ISO | 60 |
Velocidad del husillo | rpm | 2~1500 |
Diámetro del cabezal de fresado | mm | ∅ 400 |
Sección transversal del ariete/ram | mm | 680×720 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | Diseñado según los requisitos |
Recorrido vertical del cabezal (eje Y) | mm | 4000-9000 |
Recorrido del husillo (eje W) | mm | 1700 |
Recorrido del ariete/ram (eje Z) | mm | 1200-1700 |
Recorrido total del husillo y el ariete/ram | mm | 3200 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-6000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-6000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-4500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-4500 |
Capacidad del cambiador de herramientas | pzas | 80 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Diámetro del husillo | mm | ∅130 |
Cono del husillo | ISO | 50 |
Velocidad del husillo | rpm | 2~2000 |
Diámetro del cabezal de fresado | mm | ∅ 221.44 |
Sección transversal del ariete/ram | mm | 380×420 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | 4000 N×1000 |
Recorrido vertical del cabezal (eje Y) | mm | 2000-3500 |
Recorrido del husillo (eje W) | mm | 700 |
Recorrido del ariete/ram (eje Z) | mm | 800 |
Recorrido total del husillo y el ariete/ram | mm | 1500 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-10000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-10000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-7500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-7500 |
Capacidad del cambiador de herramientas | pzas | 40/60 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Diámetro del husillo | mm | ∅160 |
Cono del husillo | ISO | 50 |
Velocidad del husillo | rpm | 2~2000 |
Diámetro del cabezal de fresado | mm | ∅ 250 |
Sección transversal del ariete/ram | mm | 480×520 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | 6000 N×1000 |
Recorrido vertical del cabezal (eje Y) | mm | 3000-5000 |
Recorrido del husillo (eje W) | mm | 1200 |
Recorrido del ariete/ram (eje Z) | mm | 1200 |
Recorrido total del husillo y el ariete/ram | mm | 2400 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-10000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-10000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-7500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-7500 |
Capacidad del cambiador de herramientas | pzas | 40/60 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Diámetro del husillo | mm | ∅200 |
Cono del husillo | ISO | 60 |
Velocidad del husillo | rpm | 2~1500 |
Diámetro del cabezal de fresado | mm | ∅ 320 |
Sección transversal del ariete/ram | mm | 480×520 |
Potencia del motor principal | kW | 21kW a 110kW (dependiendo del tipo de máquina) |
Recorrido de la columna (eje X) | mm | 6000 N×1000 |
Recorrido vertical del cabezal (eje Y) | mm | 3000-5000 |
Recorrido del husillo (eje W) | mm | 1200 |
Recorrido del ariete/ram (eje Z) | mm | 1200 |
Recorrido total del husillo y el ariete/ram | mm | 2400 |
Tamaño de la mesa giratoria | mm | 2000×2500-5000×6000 |
Velocidad del recorrido de la columna (eje X) | mm/min | 0.5-10000 |
Velocidad del recorrido vertical del cabezal (eje Y) | mm/min | 0.5-10000 |
Velocidad del recorrido del husillo (eje W) | mm/min | 0.5-7500 |
Velocidad del recorrido del ariete/ram (eje Z) | mm/min | 0.5-7500 |
Capacidad del cambiador de herramientas | pzas | 40/60 |
Peso máximo de la herramienta | kg | 25 |
Diámetro máximo de la herramienta con todos los recipientes cargados | mm | ∅125 |
Diámetro máximo de la herramienta en recipientes adyacentes vacíos | mm | ∅250 |
Longitud máxima de la herramienta | mm | 600 |
Tiempo ATC | seg | 15 |
Sistema de control CNC (opcional) | Fagor/Siemens/Fanuc |
Construida con arena de resina y piezas fundidas en molde de madera, la estructura racional de la bancada de la máquina proporciona una base robusta que garantiza la estabilidad general de la máquina y un movimiento suave de la columna. Se instalan cremalleras importadas de alta calidad con dientes duros rectificados, accionadas por dos engranajes precargados para garantizar la precisión del eje X.
Fabricado en hierro fundido de alta calidad (arena de resina, fundición en molde de madera), este carro deslizante se conecta a la cama a través de dos rieles guía anchos (un riel de posicionamiento principal, dos rieles auxiliares), lo que garantiza la estabilidad y la linealidad del movimiento de la columna.
Una estructura de bastidor de doble capa de hierro fundido de alta calidad proporciona una rigidez excepcional para el movimiento del cabezal. Los rieles guía del contrapeso integrados en la columna garantizan un movimiento estable del contrapeso, lo que contribuye a la alta precisión de la máquina. Los husillos de bolas de doble tuerca de precisión precargados, accionados por servomotores, controlan el desplazamiento vertical del cabezal a lo largo de dos rieles guía rectificados.
Una estructura tipo caja fabricada a partir de arena de resina de alta calidad y moldes de madera, que alberga los componentes principales del husillo.
Garantiza un posicionamiento preciso en cualquier ángulo. El eje giratorio utiliza rodamientos de rodillos cilíndricos de doble hilera con un dispositivo de descarga central en la parte superior. El mecanismo de alimentación rotativa utiliza un servomotor de CA que acciona una corona dentada de gran tamaño mediante un reductor con eliminación de holgura y engranajes dobles, eliminando automáticamente las holguras de la transmisión para una alta precisión. La sujeción flotante hidráulica garantiza la fiabilidad y un espesor de película de aceite estable durante el procesamiento.

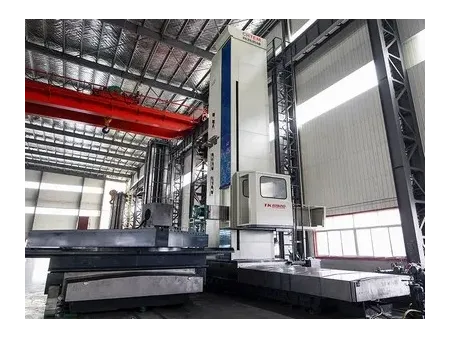

Cuenta con una cabina de operador que se mueve sincrónicamente con el cabezal y alberga la unidad de control de la máquina para una operación conveniente.
Una válvula proporcional hidráulica se encuentra en la parte superior de la carcasa del cabezal para compensar la precisión de posicionamiento del movimiento transversal del cabezal. Este sistema previene eficazmente y compensa automáticamente cualquier inclinación del cabezal durante su extensión. Un husillo de bolas de doble tuerca precargado, instalado directamente debajo del cuerpo del cabezal, acciona el cabezal.
El ariete/ram cuadrado está fabricado con hierro dúctil QT60-3, utilizando técnicas de fundición en arena de resina y molde de madera. Su amplia sección transversal garantiza su resistencia. La parte superior del ariete o ram está equipada con tirantes hidráulicos controlados por una válvula proporcional, lo que evita que se deforme al extenderse. En su interior, el ariete o ram cuadrado está equipado con el husillo de fresado y el husillo de mandrinado móvil (barra de mandrinado).
Cuenta con dos sistemas hidráulicos independientes. Una pequeña estación en la parte trasera del cabezal gestiona el mecanismo de sujeción de la herramienta del husillo y el cambio de marchas del engranaje de accionamiento principal. Una estación más grande, generalmente en la cimentación de la máquina, suministra aceite de presión estática, aceite lubricante y aceite de refrigeración del husillo para todos los ejes. El sistema hidráulico de la máquina está completamente cerrado y todo el aceite retorna al depósito de la estación hidráulica principal.
- Cabezal de fresado en ángulo recto
- Cabezal de fresado universal
- Placa frontal

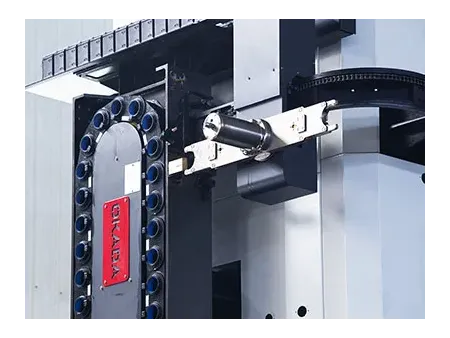

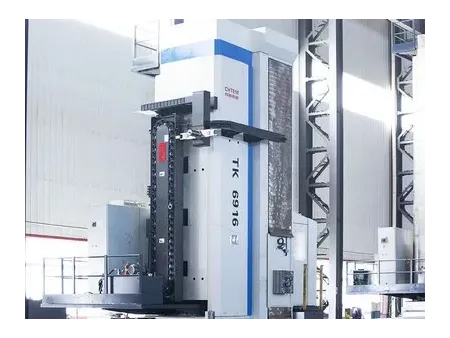

Esta máquina puede equiparse con diferentes cambiadores de herramientas según las necesidades del cliente. El cambiador de herramientas automático es de cadena e está instalado en la parte trasera de la columna. Se pueden equipar almacenes de herramientas con diferentes capacidades según las necesidades del cliente.

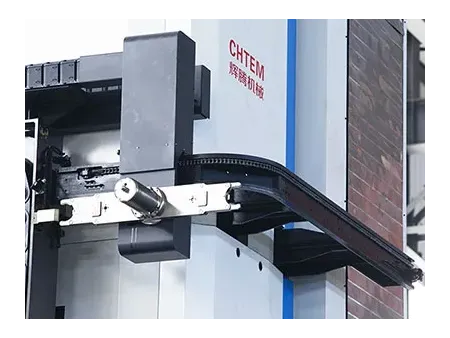

El cambio de herramientas se realiza mediante una pinza instalada en un riel guía horizontal en la columna. El ciclo de reemplazo de herramientas se gestiona automáticamente según los requisitos del proceso de mecanizado de la pieza. Para garantizar la seguridad, el cambiador de herramientas está equipado con una cubierta protectora; si se abre la puerta de protección, con enclavamiento automático de seguridad, el almacén de herramientas deja de funcionar inmediatamente. Junto al cambiador de herramientas hay un panel de control auxiliar para el reemplazo manual de herramientas.

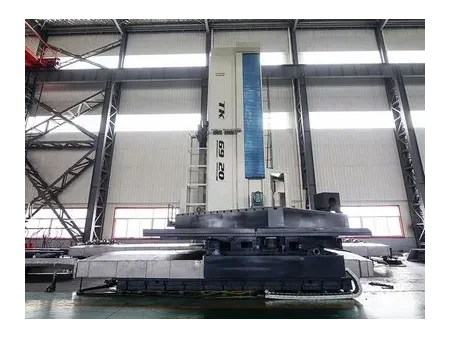

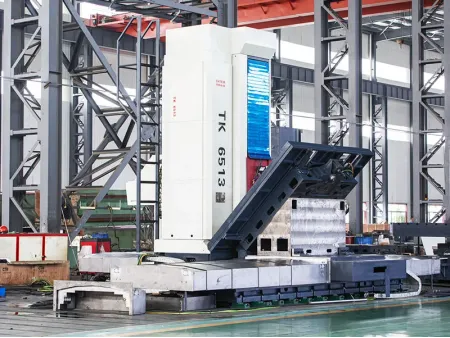

Las unidades de mesa rotativa están disponibles en diversas especificaciones y modelos, variando en capacidad de carga y dimensiones de la superficie de la mesa de trabajo. CHTEM puede personalizar diferentes tipos de unidades de mesa rotativa de acuerdo a las diversas necesidades del cliente. La superficie de la mesa de trabajo puede ser cuadrada, rectangular o circular, ofreciendo amplia variedad. La mesa rotativa se puede utilizar junto con la mandrinadora-fresadora de piso, así como con mandrinadora-fresadora tipo planer. El desplazamiento lineal de una mesa rotativa del mismo tamaño y capacidad de carga también variará dependiendo de la máquina principal (host) con la que esté emparejada.
Estaremos encantados de ayudarle.
