Solicite un presupuesto

El acople ranurado Angle pad es un conector de tuberías nuevo que utiliza presión y la fuerza de un anillo de cierre auto-ajustable con presión media para el cierre. Esta acople tiene poco volumen, peso liviano y estructura simple. Cada acople tiene solamente dos tornillos, fáciles de instalar y de mantener. El acople ranurado Angle pad es muy útil para la provisión de agua, gasolina, para protección contra incendio, y es más conveniente y económica que cualquier conexión que demande soldadura.

Composición y vida útil
La vida útil del acople, arandelas y tornillos es de 50 años, y la duración del anillo de sellado es de 15 años.

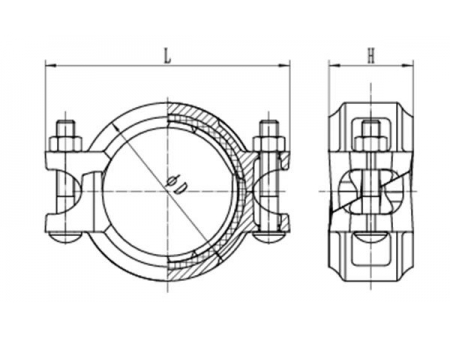

Dibujos con dimensiones
Información técnica
Acople ranurado Angle pad GKS
Tamaño mm/in Tubería O.D mm/in Dimensiones Tornillo Presión de trabajo Psi
ΦD L A Pulgada/mm
mm mm mm
25 33.7 56 96 47 3/8×2-3/8
(M10×60)
300
1 1.327
32 42.4 64 106 47
11/4 1.669
40 48.3 69 113 47
11/2 1.9
50 60.3 88 122 47
2 2.375
65 73 100 137 47 3/8×2-3/4
(M10×70)
21/2 2.875
65 76.1 100 137 47
21/2 3
80 88.9 116 154 47
3 3.5
100 114.3 142 188 52 1/2×3
(M12×75)
4 4.5
125 139.7 170 219 52 1/2×3-1/8
(M12×80)
5 5.5
125 141.3 170 219 52
5 5.563
150 159 196 244 52
6 6.25
150 165.1 197 244 52
6 6.5
150 168.3 199 246 52
6 6.625
200 219.1 262 322 66 5/8×4-3/4
(M16×120)
8 8.625
250 273 325 400 66 3/4×6-7/10
(M20×170)
10 10.75
300 323.9 376 468 67 7/8×7-1/4
(M22×185)
12 12.75

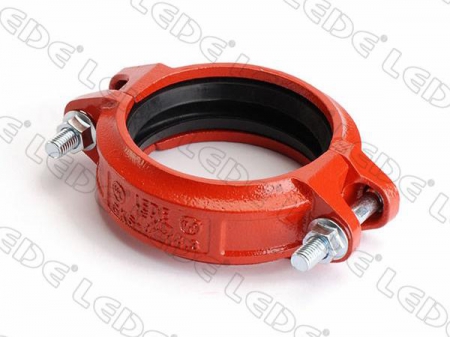

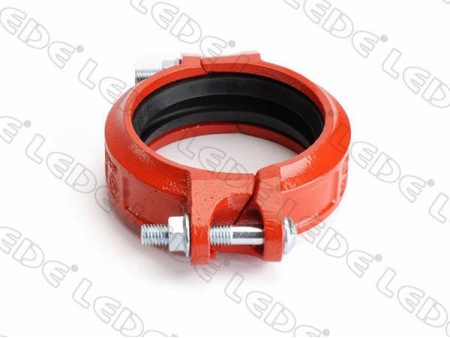

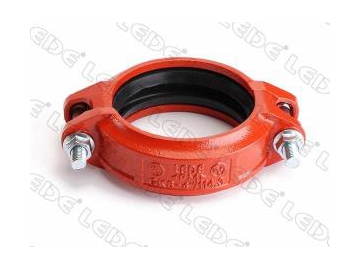

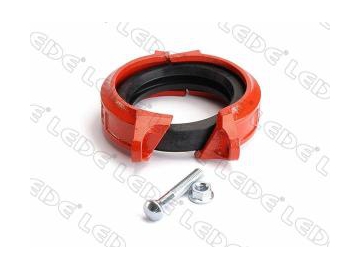

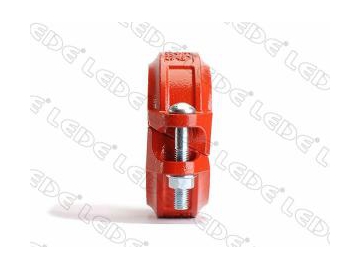

Galería de imágenes del acople ranurado Angle pad.

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de acoplamientos rígidos para tubería ranurada, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de los acoples ranurados para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto acoplamientos ranurados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
