Acople flexible para tubería ranurada - Acople ranurado de alta presión

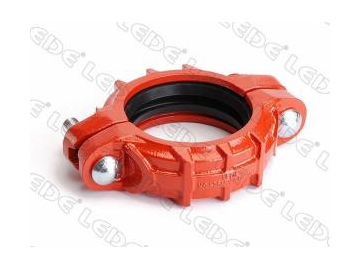

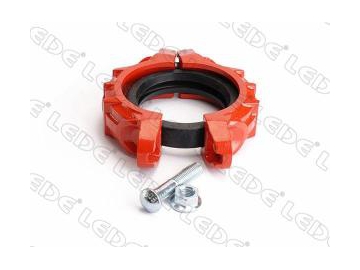

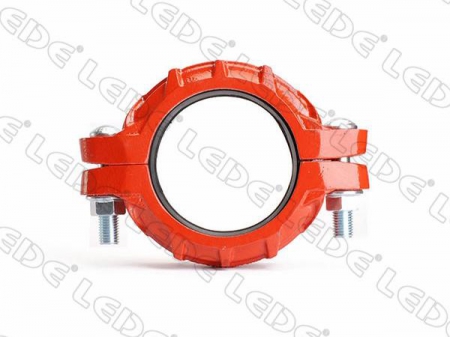

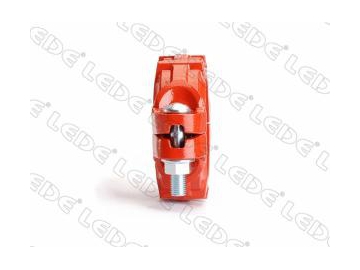

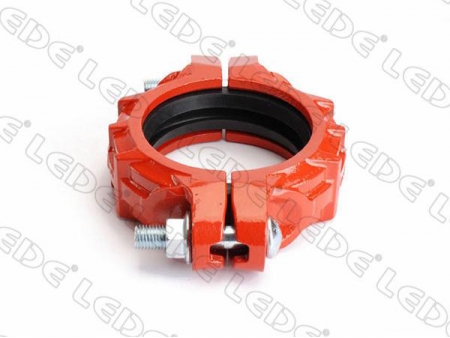

Descripción del producto
Los sistemas de acople flexible para tubería ranurada acomodan los movimientos controlados en la junta. Las tuberías y sus accesorios unidos con acoplamientos flexibles, logran expandirse, contraerse o desviarse de la línea central dentro de los parámetros normales. El tipo de tubería, grosor de la pared, presión, pendiente y tendido, como el ranurado seleccionado, todo contribuye al movimiento que tenga la tubería. Luego de ranurar los extremos de la tubería, se coloca una junta de goma en cada extremo de la misma. Luego se colocan los acoplamientos sobre la junta, y se ajustan las tuercas y tornillos, lo que no permite que se produzcan posteriores filtraciones. . Los accesorios y las tuberías son de hierro dúctil fundido, y cumplen con los estándares ASTM A536 Grade 65-45-12 8 (alargamiento límite elástico).
La alta presión agrega fuerza a los elementos que trabajan con alta presión.
Características
Elaborado en hierro dúctil
Pintura naranja libre de plomo (disponible en galvanizado)
Acople: Grado E EPDM (disponible en Grado T Nitrilo para productos derivados del petróleo)
Aprobaciones: aprobado U, FM, ASTM A536
El acoplamiento ranurado de alta presión se utiliza en sistemas de protección contra incendio, suministro de agua y en otros procesos que requieran de trabajo con presión.

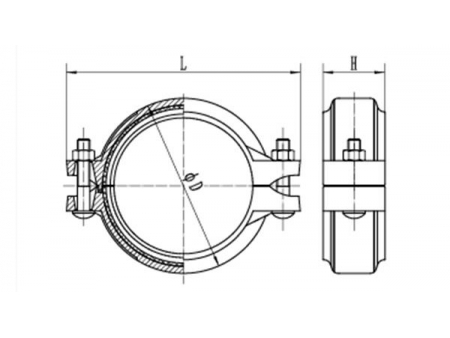

Dibujos con dimensionesInformación técnica
Acople flexible (alta presión) M2 | ||||||
Tamaño mm/pg | Tubería O.D mm/pg | Dimensiones | Tornillo | Presión de trabajo Psi | ||
ΦD | L | A | Pulgada/mm | |||
mm | mm | mm | ||||
65 | 76.1 | 101.2 | 144 | 46 | 1/2×2-3/8 (M12×60) | 500 |
21/2 | 3 | |||||
80 | 88.9 | 117.4 | 157 | 46 | ||
3 | 3.5 | |||||
100 | 108 | 144.4 | 195 | 50 | 1/2×2-3/4 (M12×70) | |
4 | 4.25 | |||||
100 | 114.3 | 149.2 | 200 | 50 | ||
4 | 4.5 | |||||
125 | 133 | 172 | 231 | 50 | 5/8×3-1/8 (M16×80) | |
5 | 5.25 | |||||
125 | 139.7 | 180 | 235 | 50 | ||
5 | 5.5 | |||||
125 | 141.3 | 180.4 | 235 | 50 | ||
5 | 5.563 | |||||
150 | 159 | 203 | 268 | 50 | ||
6 | 6.25 | |||||
150 | 165.1 | 207 | 273 | 50 | ||
6 | 6.5 | |||||
150 | 168.3 | 209.4 | 272 | 50 | ||
6 | 6.625 | |||||
200 | 219.1 | 276 | 347 | 58 | 3/4×4-1/3 (M20×110) | |
8 | 8.625 |
La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de acoplamientos flexibles ranurados de alta presión para tubería ranurada, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de los acoplamientos flexibles ranurados de alta presión para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto acoplamientos ranurados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
