<span >Módulo fotodetector de InGaAs 3-10G para multiplexor por división delongitud de onda</span>

Módulo fotodetector de InGaAs 3-10Gpara multiplexor por división de longitud de onda

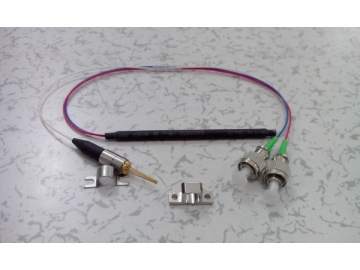

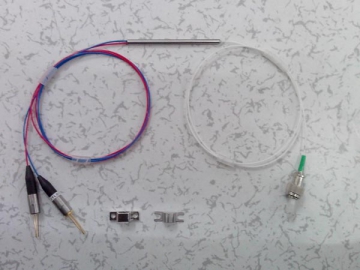

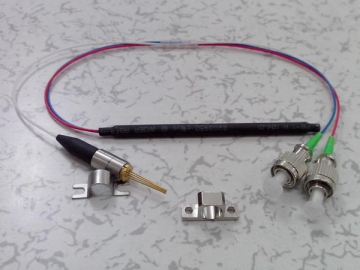

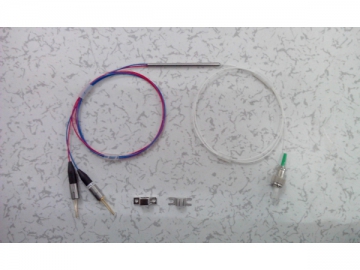

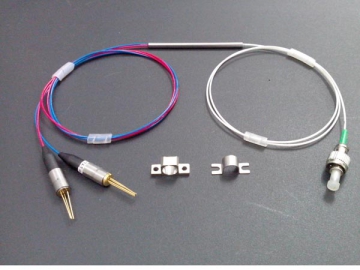

El módulo fotodetector de InGaAs 3-10G para multiplexor por división delongitud de onda incluye un dispositivo WDM y un sensor fotoeléctrico. Utiliza tres longitudes de ondadiferentes de luz láser en la realización de división de longitud de onda y dedetección de potencia: 1310nm, 1490nm y 1550nm. Esta serie de producto se puedeutilizar en combinación con el sensor 3G de alta velocidad. Escomúnmente empleado en sistemas de triple play y sistemas WDM.

Componentes del detector1310/1490/1550
(Si desea conocer másdetalles, por favor haga clic aquí para descargar el siguiente archivo PDF.
PDF)

Característicasópticas y eléctricas

Parámetro

Símbolo

Mín.

Tipo

 Máx.

Unidad

Condición de prueba

Rango de detección

λ

1310/1490/1550

nm



Corriente de oscuridad

Id

-

0.1

0.6

nA

VR=5V 25°

Eficiencia cuántica

R

0.80

0.85

-



VR=5V λ=1550 nm

Saturación de energía

P

-

-

6

dBm

VR=5V 25°C

Pérdida de inserción y de reflexión

IL





0.5

dB

1310/1490

Grado de aislamiento de transmisión

-

30

-

-

dB

-

Grado de aislamiento de reflexión

-

17

-

-

dB

-

Tiempo de subida y caída

Tr/Tf

  -

0.1

-

ns

RL=50

Capacitancia

Ct

  -

  -

0.75

pF

VR=5

Pérdida de retorno

R

-

-

-45

dB

45~860MHz

CSO

-

60

-

  -

dB

45~860MHz

CTB

-

65

-

  -

dB

45~860MHz



Esquema
