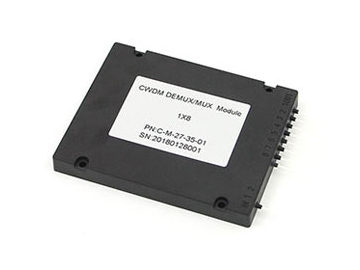

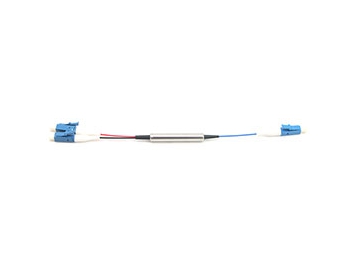

Multiplexor óptico CWDM
Solicite un presupuesto
El multiplexor óptico CWDM está desarrollado teniendo en cuenta el filtro de lámina delgada y micro-ópticas, lo que garantiza la banda de paso ancha, baja pérdida por inserción y perfecto aislamiento del canal, y excelente estabilidad y rendimiento.
Características- Pérdida por inserción ultra baja
- Excelente aislamiento del canal
- Gran capacidad de resistencia térmica
- En conformidad a las normas RoHS
- Sin pegamento epoxi en el camino óptico
- Sistema Metro CWDM
- Sistema Access CWDM
- Red de empresa
- Red CATV
Parámetros | Multiplexor y demultiplexor | ||||
Espacio del canal (nm) | 20 | ||||
Cantidad de canales | 2CH | 4CH | 8CH | 16CH | |
Longitud de onda central (nm) | 1270~1610 | ||||
Canal de banda de paso (@-0.5dB) (nm) | /-7.5 | ||||
Tipo de fibra | ITU-T G652D de 0.9mm en tubo holgado o personalizado | ||||
IL (dB) | 0.9 | 1.5 | 2.4 | 3.5 | |
Rizado de la banda de paso (dB) | 0.5 | ||||
Aislamiento (dB) | Canal adyacente | 30 | |||
Canal no adyacente | 40 | ||||
Puerto de actualización | 13 | ||||
PDL (dB) | 0.2 | ||||
PMD (ps) | 0.1 | ||||
RL (dB) | 45 | ||||
Direccionalidad (dB) | 50 | ||||
Potencia óptica máxima (mw) | 500 | ||||
Temperatura de operación (℃) | -5~65 | ||||
Temperatura de almacenamiento (℃) | -40~85 | ||||
Longitud de fibra (m) | 0.6 | ||||
Tipo de conector | SC/PC,LC/PC o personalizado | ||||
Caja (mm) | Montada en bastidor de 1u 19 pulgadas o personalizada |
PD-CWDM | Canales | Tipo de jumper | Conector | Longitud de fibra |
2CH | B: 250um | 0: cero | 10:1.0m 15:1.5m | |
4CH | 9: 900um | 1: SC/UPC | 18:Other 3:FC/UPC | |
8CH | 8: otro | 2: SC/APC | 4:FC/APC 5:LC/UPC | |
16CH | 6:LC/SPC 7:MU/UPC | |||
Personalizado | 16: otro |
