Módulo de diodos láser CWDM
Módulo de diodos láser CWDM
El módulo de diodos láser CWDM consta de un chip láser DFB de pozo cuántico no refrigerado, fotodiodo monitor integrado de InGaAs, cable coaxial de 4 pines o conjunto de conexión, dispositivo acoplador de fibra monomodo, conector óptico SC/APC o FC/APC y aislador óptico incorporado. Su fuente de luz cubre un amplio rango de longitud de onda desde 1270nm hasta 1610nm, para un total de 18 longitudes de onda. Otros valores típicos del módulo de diodos láser CWDM son: ±3nm de rango espectral, ancho de banda espectral menor a 0.2nm, corriente máxima de operación de 35MA y potencia de salida entre 1MW y 3MW. Esta serie de producto es comúnmente utilizado en sistemas de fuentes de luz y comunicación WDM, sistemas de comunicación analógicos CWDM y sistemas de transmisión de retorno CATV, entre otros sistemas de transmisión analógicos.

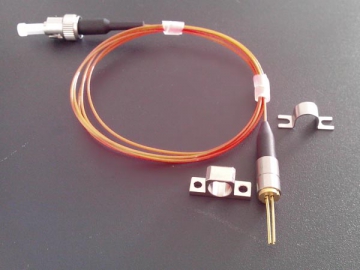

1. Diodo láser CWDM semiconductor de 2.5G-4.3G 1270nm-1610nm
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：1PDF)
：1
Características ópticas y eléctricas
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condicones de prueba |
| Potencia nominal | | 1 | - | 2 | mW | Ith 20mA |
| Corriente umbral | Ith | 5 | - | 15 | mA | CW |
| Caída de voltaje de fase | Vop | - | 1.1 | 1.5 | V | CW, Ith 20mA |
| Longitud de onda central | λc | 1267 | 1270 | 1273 | nm | - |
| 1287 | 1290 | 1293 | ||||
| 1307 | 1310 | 1313 | ||||
| 1327 | 1330 | 1333 | ||||
| 1347 | 1350 | 1353 | ||||
| 1367 | 1370 | 1373 | ||||
| 1387 | 1390 | 1393 | ||||
| 1407 | 1410 | 1413 | ||||
| 1427 | 1430 | 1433 | ||||
| 1447 | 1450 | 1453 | ||||
| 1467 | 1470 | 1473 | ||||
| 1487 | 1490 | 1493 | ||||
| 1507 | 1510 | 1513 | ||||
| 1527 | 1530 | 1533 | ||||
| 1547 | 1550 | 1553 | ||||
| 1567 | 1570 | 1573 | ||||
| 1587 | 1590 | 1593 | ||||
| 1607 | 1610 | 1613 | ||||
| Ancho spectral | Δλ | - | 0.3 | 0.5 | nm | Ith 20mA |
| Relación de supresión de modos laterales | SMSR | 30 | 40 | - | dB | - |
| Ancho de banda (3dB) | Bw | - | 4.25 | - | GHz | RI=50Ω |
| Monitor de corriente | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith 20mA |
| Monitor de corriente de oscuridad | Id | - | - | 0.1 | uA | CW, Ith 20mA |
| Aislamiento óptico | ISO | 30 | - | - | dB | 25℃ |
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->

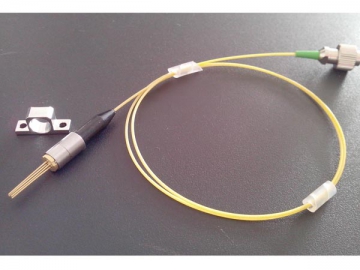

2. Módulo de diodos láser CWDM de 2.5G 1270nm-1610nm para instrumentación
(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo PDF.：2PDF)
：2
Esquema
