Módulos de fotodetectores InGaAs con conector coaxial (ROSA analógico activo)
Módulos de fotodetectores InGaAs con conector coaxial (ROSA analógicoactivo))
1. Fotodiodo/Diodo PIN de InGaAs de gran áreapara instrumentación.
(Sidesea conocer más detalles, por favor haga clic aquí para descargar elsiguiente archivo PDF.：1PDF)

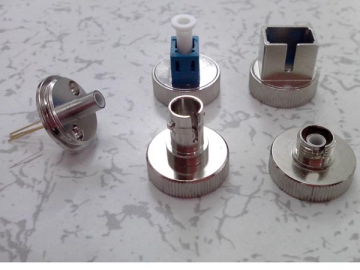

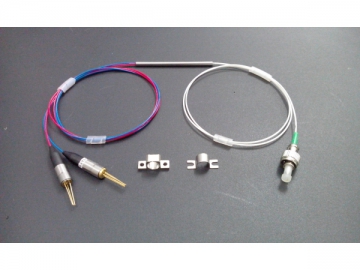

：1、2.
El fotodiodo/Diodo PIN deInGaAs de gran área para instrumentación implementa un chip detector de InGaAs brindando una larga longitud de onda. El dispositivose caracteriza por su baja corriente de oscuridad, bajo consumo de energía,alta sensibilidad, volumen pequeño y gran diversidad de diseños estructurales. Adoptala estructura de tipo reemplazable de manera que la mayoría de los conectoresde fibra óptica pueden ser montados en el dispositivo. Esto facilita sumantenimiento y el uso. Esta serie de producto es comúnmente utilizado enequipos de detección de potencia, medidores portátiles de potencia, medidoresde potencia de escritorio y multimedidores ópticos.
Característicasópticas y eléctricas
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condición de prueba |
| Rango de longitud de onda | λ | 850 | - | 1700 | nm | - |
| Rango de potencia | P | -70 | - | 6 | dBm | V,=5V,RI=50 Ω |
| -60 |
| 16 |
| |||
| -50 |
| 26 |
| |||
| -40 |
| 36 |
| |||
| Corriente de oscuridad | Id | - | - | 5 | nA | 300μm |
| 10 | 1000μm | |||||
| 12 | 2000μm | |||||
| Responsividad | R | -70 | 0.85 | - | A/W | λ=1310 nm |
| -60 | 0.083 | - | ||||
| -50 | 0.012 | - | ||||
| -40 | 0.001 | - | ||||
| Precisión | - | - | - | ±0.1 | dB | - |
| Capacitancia | Ct | - | - | 25 | Pf | - |
| Response Time | Tr | - | - | 20 | ns | - |
Nombres relacionados
Detector de gran fotosensibilidad | Fotodetector activo de gran área| Detector láser pequeño
2. Fotodiodo de InGaAs de poca área2.5G 1100nm-1650nm
(Sidesea conocer más detalles, por favor haga clic aquí para descargar elsiguiente archivo PDF.：2PDF)

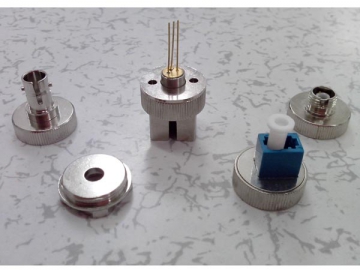

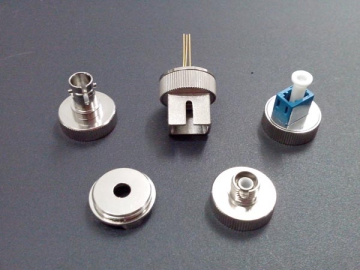

：3、4
El fotodiodo de InGaAs de poca área 2.5G 1100nm-1650nm 2.5G empleaun chip detector de InGaAs y se caracteriza por elbajo consumo de energía, poca corriente de oscuridad, alta sensibilidad, gran linealidad,diseño compacto y poco volumen. El dispositivo es comúnmente utilizado en receptores CATV,equipos de detección de potencia y receptoresde señal óptica de sistemas analógicos.
Esquema
Nombres relacionados
Detector láser de alta sensibilidad | Fotodetector de áreaactiva pequeña | Fotodetector durable
Nombres relacionados
Fotodetector plug-and-play| Dispositivo láser para detección | Fotodetección simple | Conjunto detector lásercon plug-in
