Punzonadora de chapa metálica

Serie DAS

Punzonadora de chapa metálica

Serie DAS

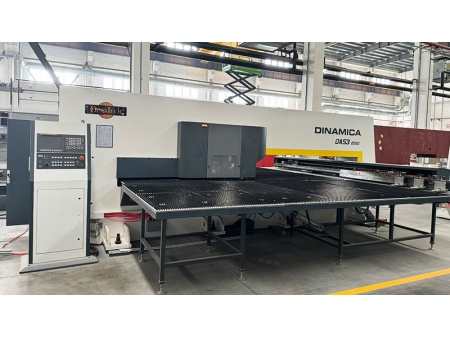

La punzonadora de torreta servo CNC de la serie DAS adopta una estructura de accionamiento directo que consta de un servomotor, un cigüeñal y una biela, que es madura y confiable. Elimina eficazmente la holgura mecánica, lo que da como resultado una alta precisión de transmisión, bajo nivel de ruido, larga vida útil y requisitos mínimos de mantenimiento. El uso de servomotores de circuito cerrado mejora el efecto de conformado. Con un diseño de ahorro de energía, puede recuperar de manera eficiente la energía de frenado generada durante la operación real, reduciendo efectivamente los costos operativos.

Aplicaciones
  • Procesamiento de chapa metálica
  • Proceso de fabricación de carcasas electrónicas
  • Fabricación de piezas de automoción
  • Procesamiento de muros cortina de aluminio
  • Procesamiento de doblado de carcasas/gabinetes
  • Procesamiento de componentes de maquinaria de ingeniería
  • Procesaiento de componentes de ascensores
  • Procesamiento de pequeños electrodomésticos (incluidos los ascensores de iluminación)
Parámetros

(espesor de corte: 6 a 16mm)

Model DAS3.1250 DAS3.1550 DAS3.2050
Capacidad de punzonado (kN) 300 300 300
Atornillador de punzonado Servoaccionamiento
Rango de procesamiento Max. espesor (mm) 6.35 6.35 6.35
Max. tamaño de la chapa (mm) Φ88.9 Φ88.9 Φ88.9
Max. tamaño de la chapa (mm) 1250x5000 1500x5000 2000x5000
Carrera X/Y (mm) 1250x2500 1500x2500 2000x2500
Número de estaciones 32(2AI) 32(2AI) 32(2AI)
Velocidad máxima de movimiento (m/min) 100 100 100
Velocidad de la torreta (rpm) 30 30 30
Frecuencia de punzonado (hpm) 1500 1500 1500
Número de ejes de control 5 (X/Y/A/C/P) 5 (X/Y/A/C/P) 5 (X/Y/A/C/P)
Sistema CNC Fanuc 0i-PF
Precisión de punzonado (mm) ±0.10 ±0.10 ±0.10
Potencia total (kW) 6.5 6.5 6.5
Precisión de repetición (mm) ±0.03 ±0.03 ±0.03

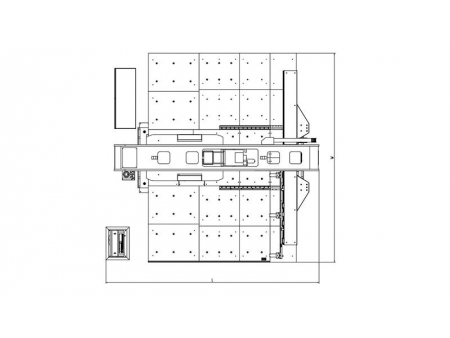

Dimensiones (L*An*Al) (mm) 4800×5120×2330 5300×5120×2330 6300×5120×2330
Peso (kg) 14000 15500 19000
Detalles
  • Servoaccionamiento principal
  • El servocontrol garantiza una perforación de alta velocidad y silencio
  • Estructura de marco en forma de O
  • Enfriador de agua y aire acondicionado
  • Pinza (gripper)
  • Mesa de cepillos con bolas de rodillos insertadas
  • Indexación automática (estación)
  • Accionamiento de torreta
  • Utillaje

    Las herramientas largas de torreta gruesa estándar garantizan un buen rendimiento de guiado, una larga vida útil y una alta precisión.

  • Mecanismo de alimentación

    El mecanismo de alimentación adopta un husillo de bolas rectificado de precisión THK japonés, una guía lineal de gran diámetro y un servoaccionamiento directo, lo que garantiza una alta precisión de posicionamiento, una velocidad de funcionamiento rápida y un bajo nivel de ruido.

  • Torreta gruesa con manguito
  • Manguito de herramientas endurecido

    El cuerpo principal del manguito de la torreta se somete a un pulido fino después del endurecimiento, lo que ofrece una mejor resistencia al desgaste y un fácil reemplazo, mejorando así efectivamente la vida útil de las herramientas y la torreta.

  • Dispositivo de reposicionamiento y detección de deformación de chapa
  • Sistema autolubricante
  • Sistema CNC FANUC Oi-PF de Japón (estándar)
  • Software de programación CNCKAD de Israel
Opciones
  • Sistema CNC SIEMENS 840Dsl de Alemania
  • Función de herramientas múltiples
  • Instalación de aspiración de residuos al vacío
  • Dispositivo de abrazadera anticaída
  • Dispositivo de sujeción automática
