Punzonadora de torreta CNC (Hidráulica)
Solicite un presupuesto

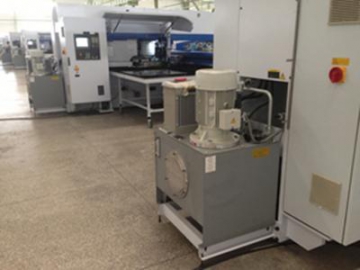

- La punzonadora hidráulica de torrera cuenta con un sistema hidráulico con una apropiada servo válvula con control total de bucle cerrado. Es altamente distinguible y los usuarios pueden ajustar las carreras y velocidad.
- La velocidad es 1000HPM. Es apta para procesar lamas, orificios limados, nervaduras onduladas, cortes ondulados y cuñas a través del control preciso del punto muerto.
- La placa de giro con bujes tiene un proceso que se hace en parís para asegurar la coaxialidad del troquel superior e inferior.
- Los componentes hidráulicos, electricos y neumáticos son internacionales. .
- El dispositivo de desechos de absorción al vacío garantiza que este desecho sea eliminado de forma correcta durante la perforación a alta velocidad, esto elimina completamente cualquier rebote mejorando la vida útil de la máquina.
- Un gran husillo de bolas y corredera cumplen con los estándares internacionales para un proceso altamente preciso.

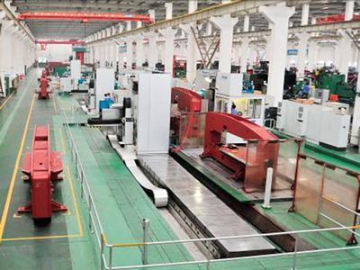

- El marco cerrado tipo O está soldado utilizando una placa de acero que le da a la punzonadora una buena rigidez y muy poca deformación.
- La prensa tiene una función de protección de pinzas que previene la perforación del área de protección y daños al molde y sujetadores, asegurando una operación continua.
- La abrazadera se mueve automáticamente con la lámina procesada para evitar puntos muertos.

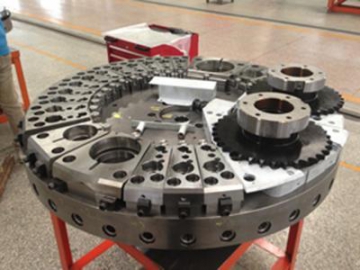

- La estación utiliza una turbina precisa en conjunto con un mecanismo de husillo para asegurar el alto rendimiento. El diámetro máximo alcanza los 88.9mm y se podrá expandir.
- La prensa cuenta con un dispositivo automático de lubricación centralizada que reduce la fricción durante el proceso. Esto aumentará la vida útil del equipo.
- La prensa tiene una estructura de viga integrada. EL carro y la viga son un componente centralizado que garantiza la localización precisa. La máquina es extremadamente estable durante la alimentación de alta velocidad y elimina la deflexión de los ejes X e Y.
Especificaciones técnicas
Parámetros | |||||||
Fuerza matrica (ton) | 30 | ||||||
Máx dimensiones de lámina (mm) | 1250×1500 | 1250×5000 | 1500×5000 | ||||
Velocidad de alimentación (m/min) | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 | ||||
No. De estación (no.) | 32 | 32 | 32 | ||||
No. Estación rotativa (no.) | 2 | 2 | 2 | ||||
No. De eje de control (no.) | 4 | 4 | 4 | ||||
Espesor de lámina (mm) | 6.35 | 6.35 | 6.35 | ||||
Max. frecuencia de marca (hpm) | / | / | / | ||||
Max. frecuencia de punzón (hpm) | 600 | 600 | 600 | ||||
Max. frecuencia de plantilla /25mm pasos hpm | X:350 Y:250 | X:320 Y:220 | X:300 Y:200 | ||||
Max. diámetro de perforación (mm) | φ88.9 | φ88.9 | φ88.9 | ||||
Potencia de motor principal (kw) | 11 | 11 | 11 | ||||
Precisión de paso (mm) | ±0.1 | ±0.1 | ±0.1 | ||||
Sistema CNC | FANUC | FANUC | FANUC | ||||
Velocidad de placa de giro (rpm) | 30 | 30 | 30 | ||||
Dimensiones externas (mm) | 5020×2680×2340.5 | 5020×5000×2340.5 | 5520×5000×2340.5 | ||||
Tipo | Línea cerrada | Línea cerrada | Cerrada |
Parámetros | ||||||||
Fuerza matrica (ton) | 50 | 50 | ||||||
Máx dimensiones de lámina (mm) | 1250×1500 | 1500×5000 | 1250×1500 | 1500×5000 | ||||
Velocidad de alimentación (m/min) | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 | ||||
No. De estación (no.) | 32 | 32 | 32 | 32 | ||||
No. Estación rotativa (no.) | 2 | 2 | 2 | 2 | ||||
No. De eje de control (no.) | 4 | 4 | 4 | 4 | ||||
Espesor de lámina (mm) | 6.35 | 6.35 | 8 | 8 | ||||
Max. frecuencia de marca (hpm) | / | / | / | / | ||||
Max. frecuencia de punzón (hpm) | 300 | 300 | 300 | 300 | ||||
Max. frecuencia de plantilla /25mm pasos hpm | X:200 Y:150 | X:200 Y:150 | X:200 Y:150 | X:200 Y:150 | ||||
Max. diámetro de perforación (mm) | φ88.9 | φ88.9 | φ88.9 | φ88.9 | ||||
Potencia de motor principal (kw) | 15 | 15 | 15 | 15 | ||||
Precisión de paso (mm) | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ||||
Sistema CNC | FANUC | FANUC | FANUC | FANUC | ||||
Velocidad de placa de giro (rpm) | 30 | 30 | 30 | 30 | ||||
Dimensiones externas (mm) | 5020×5000×2340.5 | 5020×5000×2340.5 | 5020×5000×2340.5 | 5520×5000×2340.5 | ||||
Tipo | Cerrada | Cerrada | Cerrada | Cerrada |
Parámetros | ||
Fuerza matrica (ton) | 60 | |
Máx dimensiones de lámina (mm) | 1250×1500 | 1500×5000 |
Velocidad de alimentación (m/min) | X:60 Y:60 | X:60 Y:60 |
No. De estación (no.) | 32 | 32 |
No. Estación rotativa (no.) | / | / |
No. De eje de control (no.) | 3 | 3 |
Espesor de lámina (mm) | 8 | 8 |
Max. frecuencia de marca (hpm) | / | / |
Max. frecuencia de punzón (hpm) | 200 | 200 |
Max. frecuencia de plantilla /25mm pasos hpm | X:150 Y:100 | X:150 Y:100 |
Max. diámetro de perforación (mm) | φ88.9 | φ88.9 |
Max. frecuencia de marca (hpm) | 15 | 15 |
Precisión de paso (mm) | ±0.2 | ±0.2 |
Sistema CNC | FANUC | FANUC |
Velocidad de placa de giro (rpm) | 30 | 30 |
Dimensiones externas (mm) | 5020×2680×2340.5 | 5020×5000×2340.5 |
Tipo | Cerrada | Cerrada |
Parametro | ||
Fuerza matrica (ton) | 80 | |
Max. dimensión de lámina(mm) | 1250×1500 | 1500×5000 |
Velocidad de alimentación (m/min) | X:60 Y:60 | X:60 Y:60 |
Estación No (no.) | 32 | 32 |
No. De estación rotativa (no.) | / | / |
No eje control (no.) | 3 | 3 |
Espesor de lámina (mm) | 8 | 8 |
Max. frecuencia de marca (hpm) | / | / |
Max. frecuencia de punzón (hpm) | 150 | 150 |
Max. frecuencia de plantilla /25mm pasos hpm | X:150 Y:100 | X:150 Y:100 |
Max. diámetro de perforación (mm) | φ88.9 | φ88.9 |
Max. frecuencia de marca (hpm) | 15 | 15 |
Precisión de paso (mm) | ±0.2 | ±0.2 |
Sistema CNC | FANUC | FANUC |
Velocidad de placa de giro (rpm) | 30 | 30 |
Dimensiones externas (mm) | 5020×2680×2340.5 | 5020×5000×2340.5 |
Tipo | Cerrado | Cerrado |
