Cizalla de guillotina hidráulica CNC
Serie VAC
Serie VAC
La cizalla de guillotina hidráulica CNC incorpora tecnología de vanguardia de la industria, lo que garantiza una alta eficiencia y confiabilidad. Además, proporciona la flexibilidad de estar equipado con una amplia gama de dispositivos auxiliares inteligentes, lo que mejora aún más sus capacidades.
(espesor de corte: 6 a 16mm)

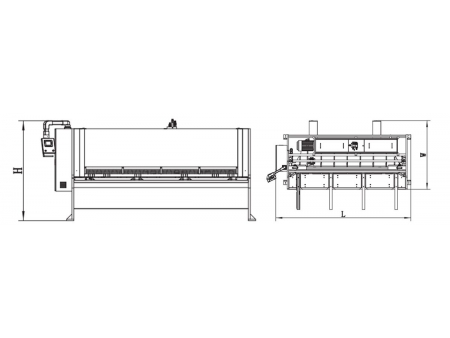

| Modelo | Espesor máximo de cizallamiento (mm) | Longitud máxima de cizallamiento (mm) | Distancia entre montantes | Carreras (n/min) | Carrera del tope trasero (mm) | Ángulo de corte (°) | Potencia principal (kW) | Volumen de aceite (L) | Dimensiones (L*An*Al)(mm) | Peso (kg) |
| 6 | 4050 | 4420 | 15 | 600 | 1.5 | 11 | 300 | 4800*1720*1950 | 9600 | |
| 6 | 3050 | 3600 | 16-40 | 1000 | 0.5-2.5 | 15 | 300 | 4030*2116*2100 | 8400 | |
| 6 | 4050 | 4620 | 14-33 | 1000 | 0.5-2.5 | 15 | 300 | 5060*2200*2270 | 11500 | |
| 6 | 5050 | 5620 | 10-25 | 1000 | 0.5-2 | 15 | 360 | 6100*2200*2300 | 16000 | |
| 6 | 6050 | 6620 | 7-20 | 1000 | 0.5-2 | 15 | 360 | 7100*2300*2500 | 20000 | |
| 8 | 3050 | 3600 | 12-30 | 1000 | 0.5-2.5 | 15 | 300 | 4030*2116*2100 | 9500 | |
| 8 | 4050 | 4620 | 9-22 | 1000 | 0.5-2.5 | 15 | 300 | 5060*2300*2365 | 12500 | |
| 8 | 5050 | 5620 | 7-16 | 1000 | 0.5-2 | 22 | 360 | 6100*2200*2300 | 20000 | |
| 8 | 6050 | 6620 | 6-16 | 1000 | 0.5-2 | 22 | 360 | 7100*2300*2500 | 28000 | |
| 10 | 3050 | 3620 | 12-30 | 1000 | 0.5-2.5 | 22 | 420 | 4080*2165*2260 | 12000 | |
| 10 | 4050 | 4620 | 10-24 | 1000 | 0.5-2.5 | 22 | 420 | 5205*2320*2300 | 15000 | |
| 10 | 6050 | 6640 | 6-18 | 1000 | 0.5-2 | 22 | 420 | 7250*2350*2800 | 36500 | |
| 13 | 3050 | 3620 | 12-26 | 1000 | 0.5-2.5 | 30 | 540 | 4250*2300*2415 | 13700 | |
| 13 | 4050 | 4620 | 10-22 | 1000 | 0.5-2.5 | 30 | 540 | 5205*2350*2485 | 17000 | |
| 16 | 3050 | 3640 | 8-18 | 1000 | 0.5-2.5 | 30 | 540 | 4235*2300*2485 | 16000 | |
| 16 | 4050 | 4640 | 7-15 | 1000 | 0.5-2.5 | 30 | 540 | 5235*2350*2585 | 21000 |
- Ajuste de verticalidad y dispositivo de posicionamiento frontal

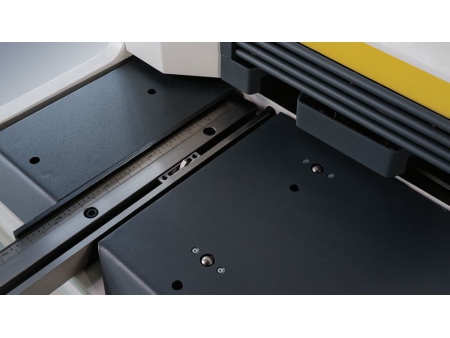

En el lado izquierdo de la máquina se instala un brazo de escuadrado sólido con una regla. Garantiza un corte preciso al proporcionar un posicionamiento frontal y ayudar en el ajuste vertical.
- Mecanismo de ajuste del espacio de la cuchilla de cizalla CNC
El sistema ajusta automáticamente el espacio entre las cuchillas superior e inferior para mejorar la calidad del corte.
- Sistema de tope trasero de alta precisión
Dispositivo de tope trasero estructura de elevación automática del tope trasero
La combinación de husillo de bolas de precisión, estructura de guía lineal y accionamiento por servomotor de alto rendimiento garantiza la precisión de posicionamiento. - Dispositivo de luz a cable y material presurizado
- Sistema hidráulico
El sistema hidráulico integrado reduce eficazmente las fugas de aceite hidráulico.
- Estructura de transferencia de bolas de acero de la mesa de trabajo
Las bolas de acero rodante reducen la resistencia a la fricción y garantizan que la superficie de la pieza de trabajo no se raye durante el procesamiento.
- Sistema CNC
Suiza Cybelec CT8
- Dispositivo neumático de soporte de la lámina trasera
- Palet frontal móvil
- Dispositivo de posicionamiento en ángulo
- Dispositivo de ajuste de holgura CNC
- Dispositivo de alimentación frontal CNC
- Dispositivo de alimentación frontal CNC
