Cizalla hidráulica CNC

Solicite un presupuesto

Sitio web: http://accurlcnc.es/1-3-hydraulic-cnc-shearing-machine/205185/index.html

La cillaza hidráulica CNC QC12K es una de nuestras máquinas CNC más demandadas entre fabricantes de chapas de metal. Esta guillotina hidráulica se distingue por su excelente rendimiento, elevada potencia y prolongada vida útil. Nuestra cortadora de chapa se beneficia de un sistema CNC que le permite ajustar con precisión cada proyecto de corte.

Propiedades de la guillotina hidráulica CNC

Controlador Estun E200S

Cuchillas de acero de máxima resistencia

Brazos de soporte frontal

Ajuste hidráulico del espacio

Corte guiado por láser

Medidor de ángulo

Sencilla instalación y puesta en marcha

Corte frontal de protección

Operaciones de corte más duraderas

Cortadoras de chapas de metal adaptadas a sus necesidades

Nuestras cortadoras de chapas cumplen con solvencia con las necesidades de fabricación más exigentes: velocidad, precisión y flexibilidad. Estas guillotinas hidráulicas le ayudarán a mejorar su capacidad de producción y la calidad de sus piezas metálicas finales.

Sistema CNC Delem DAC310 - Controlador opcional

Panel LCD monocromo de 130 x75mm

Control del espaciado de corte

Diferentes programas de procesado

Control del sistema mecánico de trasero y función de retracción

Rápida y sencilla configuración

Incorpora un teclado ergonómico

Especificaciones y componentes estándar de la guillotina hidráulica

Distancia entre hojas de corte y longitud de corte se ajusta automáticamente en función del tipo del material y del grosor a procesar.

Selección de lenguaje

Microprocesador protegido

Memoria SRAM interna para un preciso registro de datos

Se puede actualizar mediante una memoria flash (RS 232).

Datos del eje programable numéricamente.

16 puertos de entrada y salida (Opcionalmente 24-32).

Conversión mm/pulgadas

EASYCUT

Cizalla CNC para un corte más preciso

Ajuste del sistema mecánico de tope trasero (backgauge) en función del espacio de la cuchilla

Función de retracción del backgauge

Ciclo de programación y sub programación

Función de repetición secuencial

Corte automático (Corte al aire)

Especificaciones de la cortadora de chapas CNC

Modelo(DC/MS7)		QC12K-4 × 2500	QC12K-4 × 3200	QC12K-4 × 4000	QC12K-6 × 2500	QC12K-6 × 3200	QC12K-6 × 4000	QC12K-6 × 6000
Grosor de corte	mm	4	4	4	6	6	6	6
Longitud de corte	mm	2500	3200	4000	2500	3200	4000	6000
Ángulo de corte	°	1 ° 30'	1 ° 30'	1 ° 30'	1 ° 30'	1 ° 30'	1 ° 30'	1 ° 30'
SPM	min^-1	≥ 22	≥ 18	≥ 12	≥ 16	≥ 12	≥ 10	≥ 7
Sistema mecánico de tope trasero ( backgauge )	mm	20-600	20-600	20-600	20-600	20-600	20-800	20-800
Profundidad de garganta	mm	85	85	85	145	145	145	140
Motor principal	kW	5.5	5.5	5.5	7.5	7.5	7.5	11
Peso neto	kg	3460	4280	6600	5140	6220	8520	17000
Dimensiones externas ( L×A×H )	mm	3100 × 1430 × 1450	3800 × 1555 × 1500	4600 × 1705 × 1600	3150 × 1500 × 1600	3850 × 1600 × 1620	4650 × 1850 × 1700	6780 × 2450 × 2100

Modelo(DC/MS7)		QC12K-8 × 2500	QC12K-8 × 3200	QC12K-8 × 4000	QC12K-8 × 5000	QC12K-8 × 6000	QC12K-12 × 2500	QC12K-12 × 3200
Grosor de corte	mm	8	8	8	8	8	12	12
Longitud de corte	mm	2500	4000	3200	5000	6000	2500	3200
Ángulo de corte	°	1 ° 30'	1 ° 30'	1 ° 30'	1 ° 30'	1 ° 16'	2 °	2 °
SPM	min^-1	≥ 12	≥ 10	≥ 10	≥ 8	≥ 6	≥ 10	≥ 9
Sistema mecánico de tope trasero ( backgauge )	mm	20-600	20-600	20-600	20-800	20-800	20-800	20-800
Profundidad de garganta	mm	145	145	145	300	300	300	300
Motor principal	kW	11	11	11	18.5	18.5	18.5	18.5
Peso neto	kg	5900	10200	7360	18000	21800	9000	10700
Dimensiones externas ( L×A×H )	mm	3180 × 1680 × 1700	3880 × 1830 × 1720	4680 × 1980 × 1780	5855 × 2260 × 2100	6880 × 2260 × 2100	3300 × 2030 × 1840	4000 × 2100 × 1940

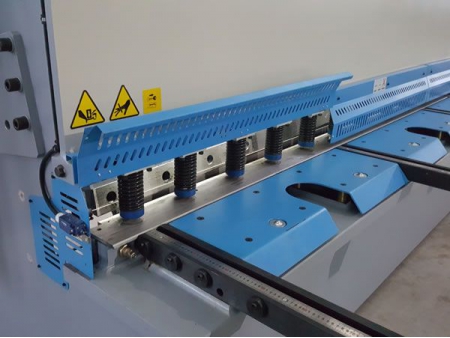

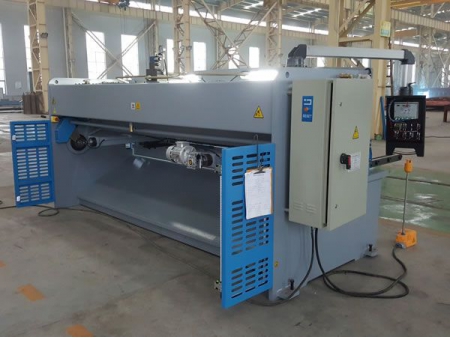

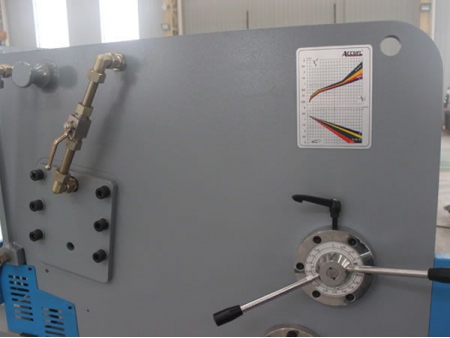

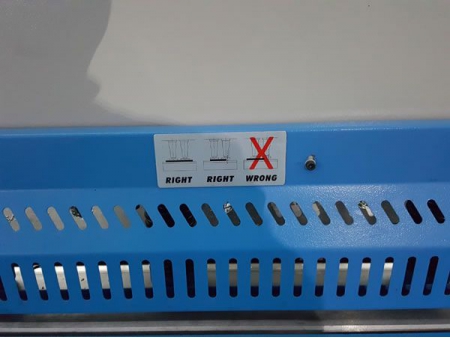

Imágenes en detalles
