Cizalla Guillotina Hidráulica, Serie QC11; Cizalla Industrial; Cizallas para Corte de Metal; Equipo para Corte de Chapa Metálica

Solicite un presupuesto

Características

Esta cizalla guillotina está fabricada con una estructura de acero soldada para eliminar la tensión interna para mantener una excelente rigidez y estabilidad.

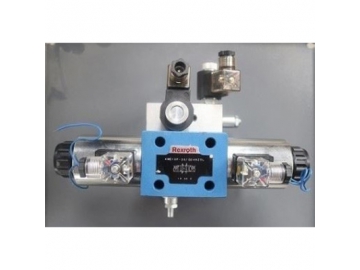

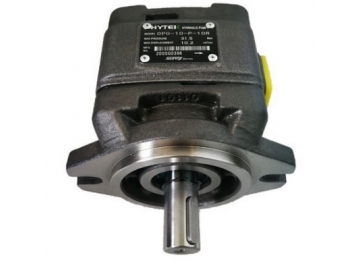

Utiliza un sistema hidráulico integrado para mantener la fiabilidad de la cizalla.
La guía de tres puntos reduce los defectos de corte y mejora la calidad de este.
El espacio de la cuchilla se regula mediante una rueda de mano para un ajuste rápido y preciso. Tenemos cuchillas de cuatro filos disponibles para garantizar la eficiencia de trabajo.
El ángulo de corte es ajustable para reducir la deformación de la chapa.
El portaherramientas superior tiene una estructura inclinada hacia adentro para facilitar el corte, y a la vez mejorar la precisión de este.
La máquina realiza cortes segmentados y líneas de corte sombreadas para mejorar la precisión.

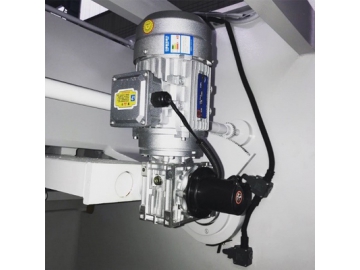

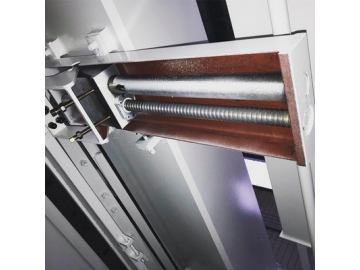

El tope posterior es controlado por un sistema de control CNC.

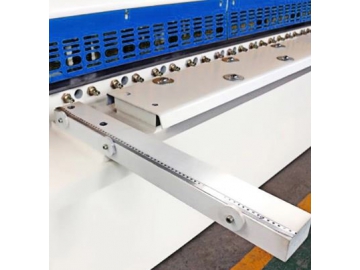

Plataforma de colocación de material de apoyo trasero (opcional)

Parámetros Técnicos

Modelo	Espesor de corte (mm)		Ancho de corte (mm)	Profundidad de garganta (mm)	Rango de regulación del tope posterior (mm)	Ángulo de corte (。)	Recorrido (min-1)	Potencia del motor (KW)	Dimensión total (mm)
6×2500	6	2500		80	500	0.5-1.3	14	7.5	3100×1725×1960
6×3200	6	3200		80	500	0.5-1.3	12	7.5	3650×1750×1980
6×4000	6	4000		80	500	0.5-1.3	10	7.5	4650×1780×2075
6×5000	6	5000		80	500	0.5-1.3	8	7.5	5650×183×2250
8×2500	8	2500		80	500	0.5-1.3	14	7.5	3100×1725×1960
8×3200	8	3200		80	500	0.5-1.3	12	7.5	3850×1750×1980
8×4000	8	4000		80	500	0.5-1.3	10	7.5	4650×1850×2075
8×5000	8	5000		80	500	0.5-2	7	15	5805×2000×2500
10×2500	10	2500		120	500	0.5-2.3	10	15	3195×1800×2210
10×3200	10	3200		120	500	0.5-2.3	8	15	3895×1800×2240
10×4000	10	4000		120	500	0.5-2.3	6	15	4695×1930×2275
10×5000	10	5000		120	500	0.5-2.3	5	15	5905×2115×2715
12×2500	12	2500		120	500	0.5-2.3	10	15	3195×1800×2210
12×3200	12	3200		120	500	0.5-2.3	8	15	3895×1800×2240
12×4000	12	4000		120	500	0.5-2.3	6	15	4710×1950×2485
12×5000	12	5000		120	500	0.5-2.3	5	18.5	5905×2115×2800
16×2500	16	2500		120	500	0.5-2.3	8	15	3215×1880×2340
16×3200	16	3200		120	500	0.5-2.3	7	15	3915×1880×2445
16×4000	16	4000		120	500	0.5-2.3	6	15	4715×1950×2590
16×5000	16	5000		120	500	0.5-3	5	22	6000×2300×3000
20×2500	20	2500		120	500	0.5-3	6	22	3215×1890×2465
20×3200	20	3200		120	500	0.5-3	5	30	4120×1890×2780
20×4000	20	4000		120	500	0.5-3	4	30	4925×2150×2900

Sistema de Control Opcional

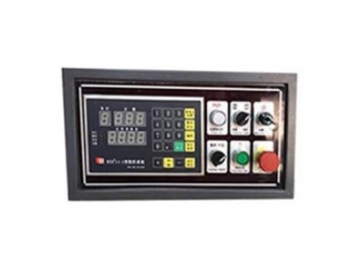

Sistema de Control MD11-1

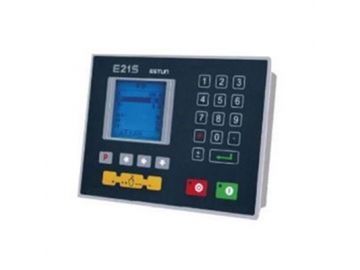

Sistema de Control E21S

Configuración Estándar

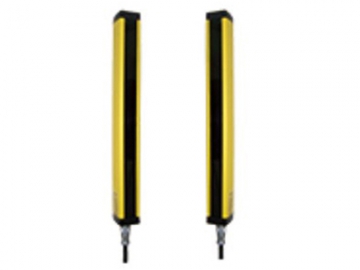

Configuración opcional
