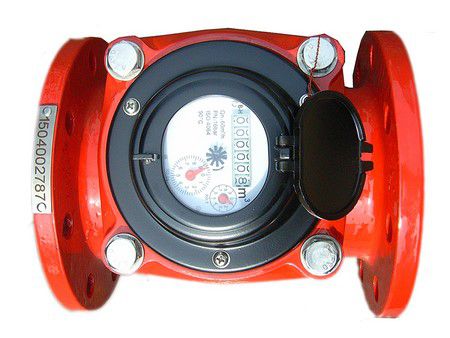

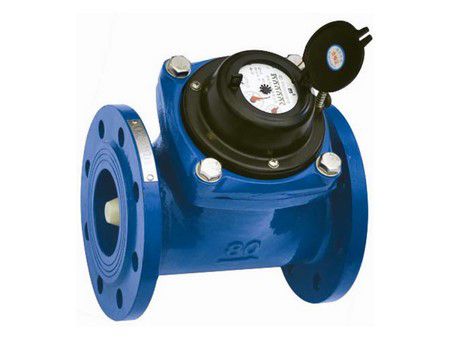

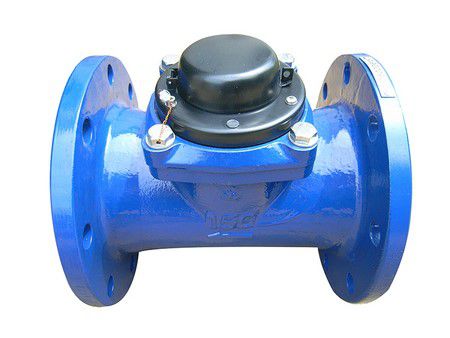

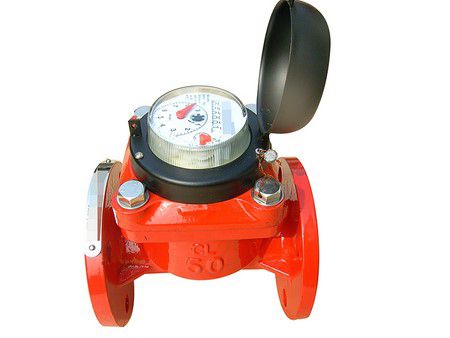

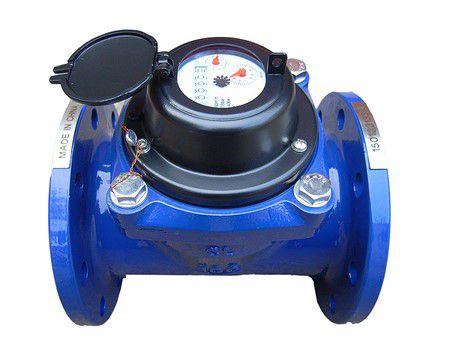

Medidor de agua de hélice horizontal Woltman
Solicite un presupuesto
Medidor de agua a granel con elemento de medición extraíble
El medidor de agua de hélice Woltman, diseñado para instalación horizontal, es una opción líder en dispositivos de medición de agua de turbina. Cuenta con un impulsor de forma helicoidal paralelo o coincidente con el eje de la tubería de agua. Este diseño garantiza precisión y facilidad en la medición del flujo de agua.
Aplicaciones
Con su diseño desmontable fácil de usar, los medidores de agua de hélice Wolfman son una excelente opción para el análisis del consumo de agua residencial, las estadísticas comerciales de uso del agua, la medición del flujo industrial e incluso en los sistemas de riego agrícola. Su característica de fácil mantenimiento se suma a su amplia utilidad.
Especificaciones
Diámetro nominal | Q3/Q1 | Caudal de sobrecarga Q4 | Caudal permanente Q3 | Q2/Q1 | Caudal de transición Q2 | Caudal mínimo Q1 | Resolución de lectura | Lectura máxima | ||
Tipo P | Tipo M | Tipo P | Tipo M | |||||||
mm | m³/h | m³/h | m³/h | m³ | ||||||
40 | 50 | 31.3 | 25 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 2 | |||||||||
80 | 1.6 | 0.5 | 0.32 | |||||||
4 | 1.28 | |||||||||
50 | 50 | 31.3 | 25 | 1.6 | 0.8 | 0.5 | ||||
4 | 2 | |||||||||
80 | 1.6 | 0.5 | 0.32 | |||||||
4 | 1.28 | |||||||||
65 | 50 | 50 | 40 | 1.6 | 1.28 | 0.8 | ||||
4 | 3.2 | |||||||||
80 | 1.6 | 0.8 | 0.5 | |||||||
4 | 2 | |||||||||
80 | 50 | 78.75 | 63 | 1.6 | 2 | 1.26 | 0.002 | 0.002 | 9,999,999 | |
4 | 5.04 | |||||||||
80 | 1.6 | 1.3 | 0.79 | |||||||
4 | 3.2 | |||||||||
100 | 50 | 125 | 100 | 1.6 | 3.2 | 2 | ||||
4 | 8 | |||||||||
80 | 1.6 | 2 | 1.25 | |||||||
4 | 5 | |||||||||
125 | 50 | 200 | 160 | 1.6 | 5.12 | 3.2 | ||||
4 | 12.8 | |||||||||
80 | 1.6 | 3.2 | 2 | |||||||
4 | 8 | |||||||||
150 | 50 | 312.5 | 250 | 1.6 | 8 | 5 | ||||
4 | 20 | |||||||||
80 | 1.6 | 5 | 3.1 | |||||||
4 | 12.4 | |||||||||
200 | 50 | 500 | 400 | 1.6 | 12.8 | 8 | ||||
4 | 32 | |||||||||
80 | 1.6 | 8 | 5 | |||||||
4 | 20 | |||||||||
250 | 25 | 787.5 | 630 | 1.6 | 40.32 | 25.2 | 0.02 | 0.02 | 9,999,999 | 9,999,999 |
4 | 100.18 | |||||||||
50 | 1.6 | 20.16 | 12.6 | |||||||
4 | 50.4 | |||||||||
300 | 25 | 1250 | 1000 | 1.6 | 64 | 40 | ||||
4 | 160 | |||||||||
50 | 1.6 | 32 | 20 | |||||||
4 | 80 |

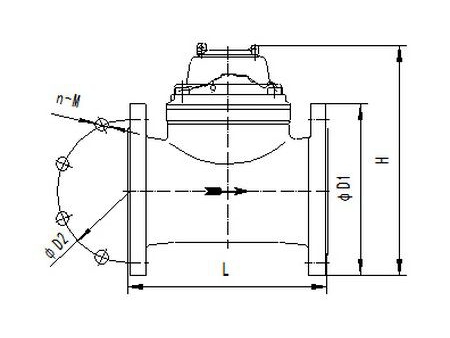

Dimensiones
Modelo | Longitud L | Altura H | Diámetro exterior de la brida D1 | Diámetro del círculo del perno D2 | Tornillo de conexión n-M |
mm | m | m | |||
LXLC-40 | 200 | 208 | 150 | 110 | 4-M16 |
LXLC-50 | 200 | 215 | 165 | 125 | 4-M16 |
LXLC-65 | 200 | 215 | 185 | 145 | 4-M16 |
LXLC-80 | 225 | 279 | 200 | 160 | 8-M16 |
LXLC-100 | 250 | 289 | 220 | 180 | 8-M16 |
LXLC-125 | 250 | 299 | 250 | 210 | 8-M16 |
LXLC-150 | 300 | 319 | 285 | 240 | 8-M20 |
LXLC-150D | 360 | ||||
LXLC-200 | 350 | 346 | 340 | 295 | 8-M20 |
LXLC-200D | 385 | 12-M20(MAP16) | |||
LXLC-250D | 450 | 430 | 395 | 350 | 12-M20 |
450 | 405 | 355 | 12-M24(MAP16) | ||
LXLC-300D | 500 | 480 | 445 | 400 | 12-M20 |
478 | 460 | 410 | 12-M24(MAP16) |
Condiciones de trabajo
- Rendimiento eficiente con baja pérdida de presión.
- Adecuado para agua fría (hasta 50 °C) y agua caliente (hasta 90 °C), excepto para los tipos de medidores húmedos y sellados con líquidos.
- Presión de agua ≤1MPa o 1.6MPa.
Características
- El mecanismo indicador utiliza transmisión magnética para protegerse contra interferencias magnéticas.
- Cuenta con una esfera seca con sellado al vacío, lo que garantiza lecturas claras y sin vaho a lo largo del tiempo.
- La estructura desmontable simplifica el mantenimiento y la reparación sin necesidad de separar la carcasa del medidor de la tubería.
- Construido con materiales seleccionados de alta calidad para un funcionamiento consistente y confiable.
- Personalización disponible con una salida de pulsos remota opcional, que se adapta a las necesidades específicas del usuario.
