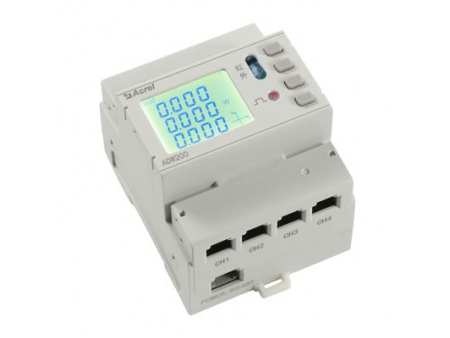

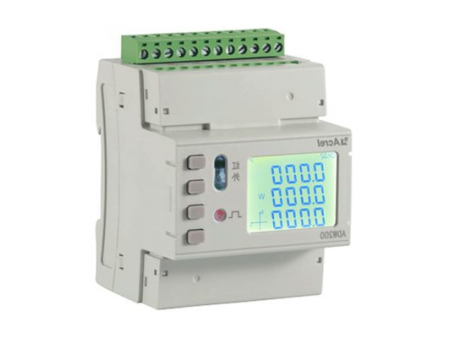

Medidor Multicircuito, Serie ADW210; Medidor de Electricidad
Solicite un presupuesto
- Trifásico hasta 4 circuitos
- Demanda máxima kWh y tiempo de ocurrencia
- Pantalla LCD
- Módulo inalámbrico opcional
Parámetros técnicos
Fuente auxiliar
AC/DC 85 ~ 265V; consumo≤10VA
Entrada
Frecuencia: 45 ~ 65 Hz
Voltaje: CA 3 × 220V / 380V;
Sobrecarga: 1,2 veces el valor nominal (continuo); 2 veces el valor nominal/1s;
Consumo de energía: ≤0.5VA
Corriente
AC 5A, 100A, 400A, 600A; (transformador abierto externo)
Sobrecarga: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal/1s;
Consumo de energía: ≤0.5VA
Precisión de la medición
Frecuencia 0.05Hz, nivel de voltaje y corriente 0.5, nivel de energía activa 1, nivel de energía reactiva 2; 2-31 veces precisión armónica: ± 1%
Salida de pulsos
Modo de salida: pulso optoacoplador de colector abierto
Comunicación
RS485, Modbus-RTU; tasa de baudios 1200 ~ 38400
Conmutación de entada
Entrada de contacto seco, fuente de alimentación incorporada;
Conmutación de salida
Modo de salida: relé de salida de contacto normalmente abierto;
Clasificación de contacto: AC 250V/3A DC 30V/3A
Parámetros técnicos del módulo
Módulo de conmutación
Fuente de alimentación: interfaz RJ45, DC 12V, consumo de energía ≤1W
Comunicación: interfaz RJ45, Modbus-RTU; (comunicación con el cuerpo principal)
Conmutación de entrada: entrada de contacto seco, fuente de alimentación incorporada
Conmutación de salida: modo de salida: salida de contacto normalmente abierto de relé; clasificación de contacto: 250 V CA/3 A 30 V CC/3 A;
Módulo de temperatura y fugas
Fuente de alimentación: interfaz RJ45, DC 12V, consumo de energía ≤1W
Comunicación: interfaz RJ45, Modbus-RTU; (comunicación con la pieza principal)
Medida de temperatura: -20 ~ 100 ℃
Fugas: 10 ~ 3000mA
Precisión de medición: temperatura ± 2 ℃, fuga 1.0%
Otros parámetros técnicos
Tensión soportada a frecuencia industrial
> CA 2kV / 1min
Resistencia de aislamiento
>100MΩ
Entorno de trabajo
Temperatura de trabajo: -20 ℃ ~ 60 ℃; Temperatura de almacenamiento: -40 ℃ ~ 70 ℃; Humedad relativa: ≤95% (sin condensación); Altitud: ≤2500m;
Compatibilidad electromagnética
Mayor que grado 3
