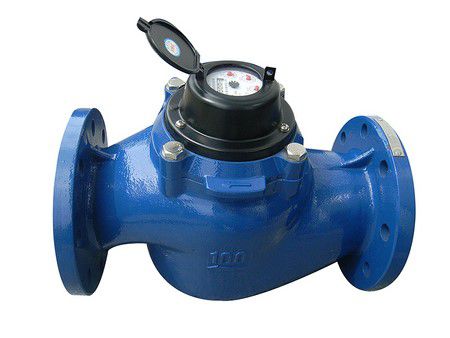

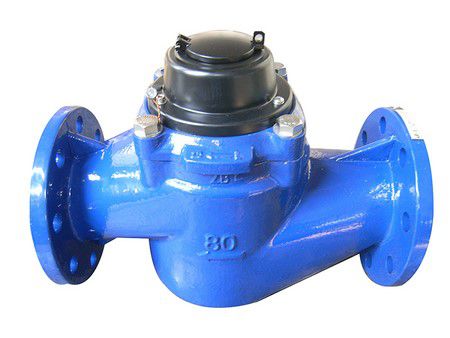

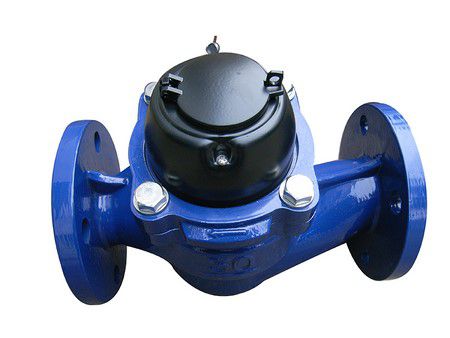

Medidor de agua de hélice vertical Woltman
Solicite un presupuesto
Medidor de agua a granel con esfera seca
Alejándose de lo convencional, nuestro medidor de agua de hélice Woltman con instalación vertical aporta una nueva perspectiva a la medición de tuberías de gran diámetro. Este medidor es conocido por su manejo dinámico del flujo y su mínimo impacto de presión. Cuando el agua fluye a través de este medidor, impulsa el impulsor helicoidal de forma única en un flujo axial, convirtiendo la velocidad del agua en un volumen cuantificable que se muestra en el medidor.
Aplicaciones
- Desde la cocina hasta el baño, los medidores de agua de hélice Woltman son ideales para medir el consumo de agua en el hogar.
- Realiza un seguimiento del flujo de agua en establecimientos comerciales e instalaciones industriales ligeras.
- Estos medidores de agua son una opción confiable para la medición del agua en escuelas, hospitales y otras instituciones públicas.
Especificaciones
Diámetro nominal | Caudal de sobrecarga Q4 | Caudal permanente Q3 | Q3/Q1 | Q2/Q1 | Caudal de transición Q2 | Caudal mínimo Q1 | Lectura máxima | Resolución de lectura | ||
Tipo P | Tipo M | |||||||||
mm | m³/h | m³ | ||||||||
40 50 65 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999,999 | 0.0005 | 0.0002 | |
6.3 | 1.6 | |||||||||
200 | 1.6 | 0.32 | 0.2 | |||||||
6.3 | 1.26 | |||||||||
80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | ||||
6.3 | 2.5 | |||||||||
200 | 1.6 | 0.5 | 0.32 | |||||||
6.3 | 2 | |||||||||
100 125 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | ||||
6.3 | 3.97 | |||||||||
200 | 1.6 | 0.8 | 0.5 | |||||||
6.3 | 3.2 | |||||||||
150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | ||||
6.3 | 10 | |||||||||
200 | 1.6 | 2 | 1.25 | |||||||
6.3 | 7.9 | |||||||||
200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | ||||
6.3 | 16 | |||||||||
200 | 1.6 | 3.2 | 2 | |||||||
6.3 | 12.6 |

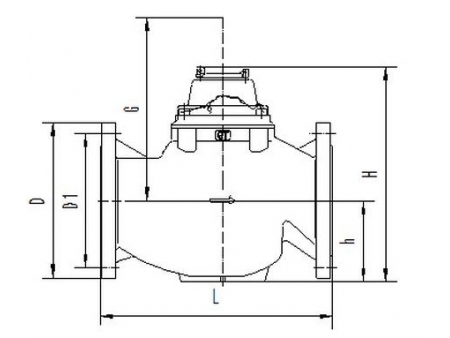

Dimensiones
Modelo | Longitud | Altura | Brida de conexión GB/T17241.6-1998 | ||||
L | H | h | G | Diámetro exterior de la brida D | Diámetro del círculo de pernos D1 | Tornillo de conexión n-M | |
mm | |||||||
40 | 280 | 228 | 85 | 268 | 150 | 110 | 4-M16 |
245 | 218 | 75 | 260 | Conexión roscada G2B | |||
50 | 280 | 228 | 85 | 268 | 165 | 125 | 4-M16 |
65 | 200 | 235 | 85 | 280 | 185 | 145 | 4-M16 |
80S | 225 | 282 | 103 | 344 | 200 | 160 | 8-M16 |
80 | 370 | ||||||
100S | 250 | 303 | 116 | 350 | 220 | 180 | 8-M16 |
100 | 370 | ||||||
125 | 250 | 302 | 118 | 365 | 250 | 210 | 8-M16 |
150 | 500 | 430 | 155 | 565 | 285 | 240 | 8-M20 |
200 | 500 | 505 | 190 | 384 | 340 | 295 | 8-M20 |
12-M20 (MAP16) |
Condiciones de trabajo
- Apto para agua fría ≤50°C
- Presión de agua ≤1MPa, 1.6MPa
- Clase de sensibilidad de campo de flujo aguas arriba y aguas abajo: UO DO.
Características
- El medidor de agua vertical de hélice Woltman reduce la fricción y mejora la vida útil.
- Un colador de acero inoxidable está integrado en el medidor, lo que ahorra el costo y la molestia de los filtros externos.
- Capaz de manejar una variedad de caudales, lo que lo hace versátil para múltiples aplicaciones.
- Equipado para adaptarse a las necesidades modernas de medición con opciones para la transmisión remota de datos.
