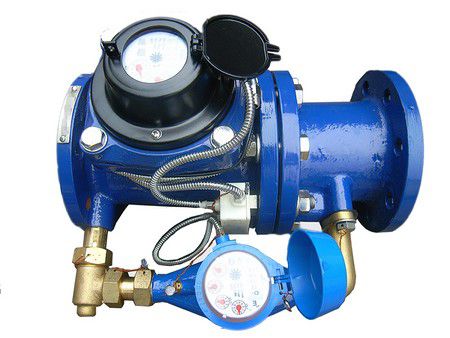

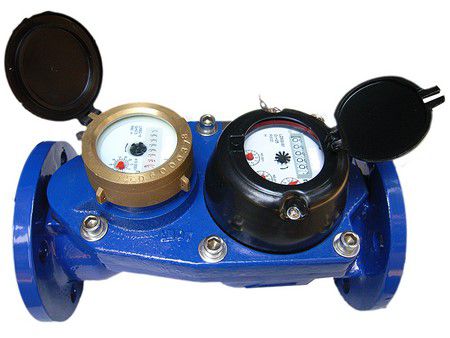

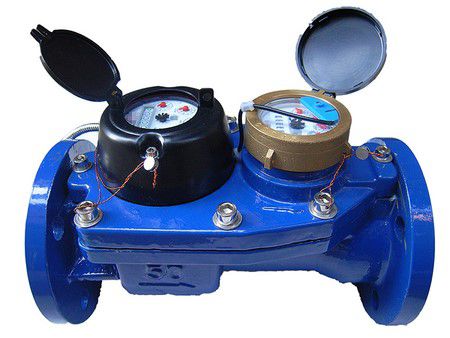

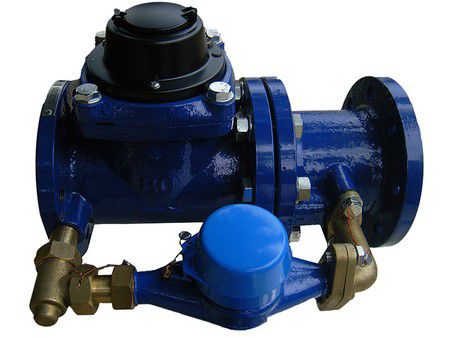

Medidor de agua combinado
En Langhua, nuestra amplia experiencia en la industria de los medidores de agua se refleja en nuestros medidores de agua combinados, comúnmente conocidos en el sector como medidores de agua compuestos. Estos medidores combinan dos tamaños diferentes, lo que los hace adaptables a una variedad de situaciones de flujo de agua. Están diseñados para medir con precisión el uso de agua en tuberías pequeñas y grandes, lo que los convierte en una opción confiable para lugares donde el uso del agua fluctúa.
Los medidores de agua combinados se utilizan en situaciones con suministro de agua no continuo y de gran volumen. Son perfectos para entornos en los que el uso del agua varía significativamente, experimentando frecuentes picos y depresiones en el consumo.
Diámetro nominal | Caudal de sobrecarga Q4 | Caudal permanente Q3 | Q3/Q1 | Q2/Q1 | Caudal de transición Q2 | Caudal mínimo Q1 | Resolución de lectura | Lectura máxima | ||
Tipo P | Tipo M | |||||||||
m³/h | m³ | |||||||||
50 | 31.25 | 25 | 800 | 1.6 | 0.05 | 0.03 | 0.00005 | 99,999 999,999 | 99,999 999,999 | |
80 | 78.8 | 63 | 1250 | 1.6 | 0.08 | 0.05 | 99,999 9,999,999 | |||
4 | 0.2 | |||||||||
100 | 125 | 100 | 1.6 | 0.13 | 0.08 | |||||
4 | 0.32 | |||||||||
150 | 312.5 | 250 | 1.6 | 0.32 | 0.2 | |||||
4 | 0.8 | |||||||||
200 | 500 | 400 | 1.6 | 0.5 | 0.3 | |||||
4 | 1.3 |

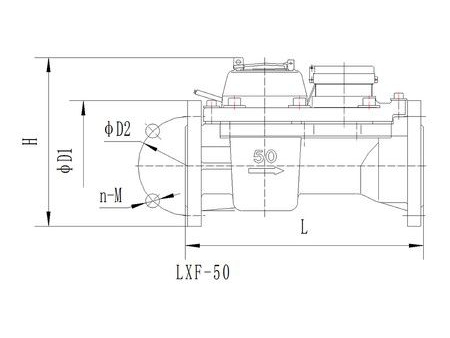

Diámetro nominal | Longitud L | Ancho B | Altura H | Brida de conexión GB/T17241.6-1998 | ||
mm | mm | Diámetro exterior de la brida D1 | Diámetro del círculo del perno D2 | Tornillo de conexión n-M | ||
50 | 300 | - - | 213 | 165 | 125 | 4-M16 |
80 | 370 | 310 | 279 | 200 | 160 | 8-M16 |
100 | 370 | 330 | 289 | 220 | 180 | 8-M16 |
150 | 500 | 445 | 319 | 285 | 240 | 8-M20 |
200 | 550 | 516 | 383 | 340 | 295 | 8-M20 |
- Amplio alcance de medición: Desde el caudal mínimo del medidor de diámetro pequeño de derivación hasta el caudal común del medidor principal de gran diámetro, logrando una relación de rango de 1250 a 3000.
- Diseño innovativo: Los medidores cuentan con una estructura novedosa donde el mecanismo y las válvulas de control de conversión de flujo son insertables y desmontables, lo que simplifica el mantenimiento y la limpieza.
