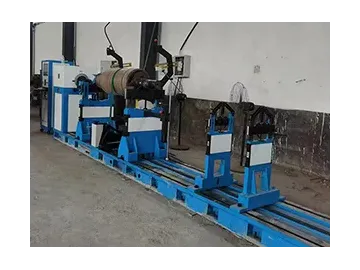

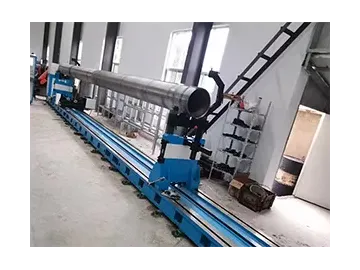

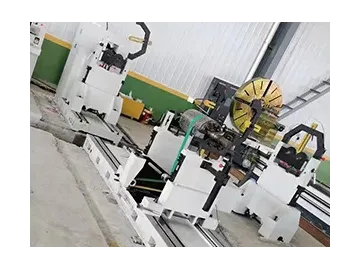

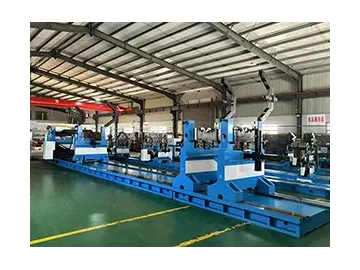

Equilibrador horizontal para la medición de precisión industrial

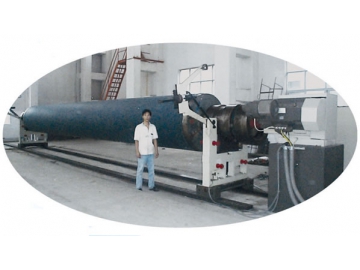

El equilibrador horizontal industrial se divide en dos partes: el hardware maneja las señales de vibración y permite que el sistema se actualice en tiempo real; el software completa el cálculo, el control y realiza otras funciones. Cuando la pieza de trabajo se carga en el marco de soporte, la correa hace que la pieza de trabajo gire de cierta manera, y la fuerza centrífuga generada por la masa desequilibrada hará vibrar el marco de soporte. Los sensores de vibración izquierdo y derecho convierten las señales de vibración en señales eléctricas para su entrada en el sistema de medición eléctrica, y los sensores fotoeléctricos proporcionan una señal de referencia de frecuencia/fase para el sistema.

Ventajas principales
  • El filtro de seguimiento de banda estrecha es responsable de la separación señal-ruido de las señales medidas.
  • El convertidor A/D muestrea, cuantifica e ingresa las señales filtradas (señales no balanceadas) en la computadora, que también adquiere otras señales (por ejemplo, autodiagnóstico del sistema, señales de velocidad).
Características
  • El equilibrador horizontal industrial realiza el balanceo estático y dinámico, con hasta 10 métodos de soporte, y se puede personalizar de manera flexible para la rotación hacia adelante y hacia atrás.
  • El preprocesamiento de señales utiliza un circuito integral de orden múltiple para suprimir el ruido y mejorar la relación señal-ruido. El amplificador programable es controlado por computadora para cambiar la ganancia de acuerdo con el nivel de señal desbalanceada.
  • Adopta múltiples combinaciones de coeficientes de calibración y doble filtrado de hardware y software, lo que hace que los datos de medición sean más precisos.
  • La medición de la cantidad de equilibrio y la unidad de ángulo se puede personalizar, la precisión de la pantalla también se puede personalizar para lograr la conversión de unidades en tiempo real.
  • El equilibrador horizontal tiene la función de calibrar los resultados de la medición.
  • La interfaz de calibración sofisticada es especializada y más fácil de mantener, los coeficientes de calibración se verifican en tiempo real y el sistema está equipado con un diagrama lineal.
  • El idioma y el idioma del informe impreso se pueden seleccionar en chino o inglés.
  • Los valores medidos se muestran en forma de gráficos digitales y vectoriales, todos los parámetros del sistema reciben información, incluidas las definiciones de parámetros y los rangos de configuración, y el proceso de calibración se guía a lo largo de todo el proceso.
  • El almacenamiento de la base de datos, los datos del rotor, el número de registro de datos de compensación de abrazadera no tienen límite superior y el registro de medición es de 10,000 registros de ciclo.
  • Puede registrar automáticamente los valores de medición históricos con varios métodos de registro para elegir.
  • La máquina equilibradora horizontal puede medir los datos del rotor, como el informe, el informe de equilibrio, el informe de medición unilateral. La información de la nota se puede agregar y mostrar en el informe.
Especificaciones
Masa máxima de la pieza de trabajo  kg  10-60000
Diámetro máximo de la pieza de trabajo  mm  Ø4000
Diámetro del rodamiento de soporte  mm  Ø90-Ø250 Ø250-Ø400
Longitud de la base  mm  9000
Velocidad de equilibrado  r/min  Control de velocidad continuo de frecuencia variable
Potencia del motor  kW  3-55
Sistema de prueba eléctrica/gabinete de control: computadora industrial, sistema de prueba EDA-708, pantalla LCD de 17 pulgadas Alimentación: CA 380 V, pantalla LCD de 17 pulgadas
Impresora: Impresora Hewlett-Packard, informe de prueba de equilibrio dinámico de tamaño de papel A4 estándar
Rendimiento técnico
Importe mínimo alcanzable del desequilibrio residual (emar)  g.mmKg  ≤1
Tasa de reducción del desequilibrio  URR  90%
Par de entrada de la caja de cambios  NW  650
Par del eje de transmisión de la junta universal  n.m  2250
