El relé electromagnético de potencia NNC71K (1H-2H) se aplica en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.

Características
  • Este relé electromagnético de potencia NNC71K (1H-2H) presenta un grupo de contactos de conmutación normalmente abiertos (30A y dos grupos de contactos normalmente abiertos (30A).
  • Se puede instalar sobre la placa de circuito impreso, y a través de zócalos o bridas.
  • Alta potencia de conmutación de carga: 30A
Certificados

CCC:2011010303471251
CE:5401090516

Descripción del modelo
Parámetros del contacto
Tipo de contacto 1H
Carga del contacto 30A
Tensión de conmutación máxima 240VAC 30A
28VDC 30A
Material del contacto Aleación de plata
Tipo de contacto 2H
Carga del contacto 30A
Tensión de conmutación máxima 240VAC 30A
28VDC 30A
Material del contacto Aleación de plata
Bobina del relé
Voltaje nominal V DC12V DC24V DC110V DC220V
Corriente nominal (±10%) mA 167 83.3 18.2 9
Resistencia de la bobina (±10%) 71.8 288 6044 24444
Consumo de potencia nominal W 2.0W
Voltaje de entrada (máximo) V Por debajo de 75%
Voltaje de salida (mínimo) V Por encima de 10%
Voltaje permisible (máximo) V Voltaje nominal×110%
Voltaje nominal V AC12V AC24V AC110V AC220V
Corriente nominal (±10%) mA 333 167 36 18.1
Resistencia de la bobina (±10%) 12.6 50.3 1069 4254
Consumo de potencia nominal W 4.0VA
Voltaje de entrada (máximo) V Por debajo de 80%
Voltaje de salida (mínimo) V Por encima de 30%
Voltaje permisible (máximo) V Voltaje nominal×110%
Relé electromagnético de potencia NNC71K (1H-2H)
Resistencia de aislamiento ≥100MΩ (500VDC)
Voltaje de la bobina DC:6 - 220V AC:6-380V
Tiempo de entrada ≤25ms
Tiempo de desconexión ≤15ms
Tensión soportada Entre los contactos homopolares 1000VAC/1min (1mA de corriente residual)
Entre los contactos heteropolares 1000VAC/1min (1mA de corriente residual)
Entre los contactos y la bobina 2000VAC/1min (1mA de corriente residual)
Dimensiones 50.6× 33.4 ×47mm
Peso Aproximadamente 80g
Tamaño y método de instalación del producto

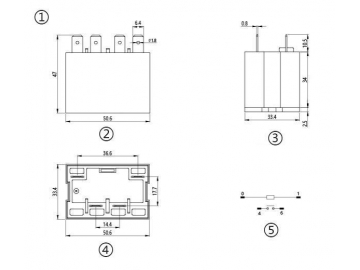

Terminal tipo zócalo

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

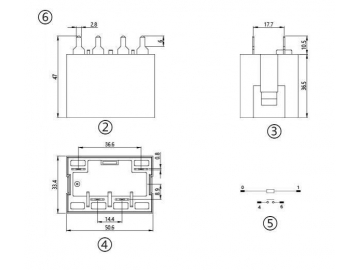

Terminal tipo soldado

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

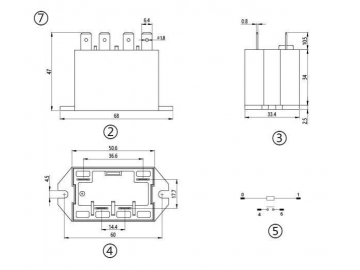

Terminal tipo brida

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
