Relé electromagnético de potencia NNC68D
Solicite un presupuesto
Este relé electromagnético de potencia NNC68D es ideal para electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, maquinaria agrícola, la transmisión y distribución de energía y más aplicaciones.
Características
- Gran potencia de conmutación y de carga: 15A
- El relé electromagnético de potencia NNC68D ofrece los modos de instalación sobre placas PCB, zócalos y bridas.
- Opcionalmente, se puede fabricar con una luz indicadora o un diodo.
Certificados
CE:5399090516

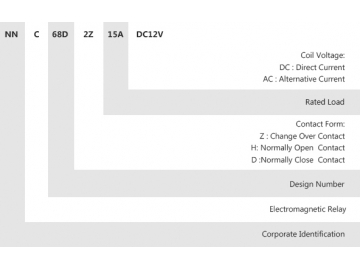

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D |
Carga del contacto | 15A |
Tensión de conmutación máxima | 240VAC 15A 28VDC 15A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 75 | 37.5 | 8 | 4 |
Resistencia de la bobina (±10%) Ω | 160 | 640 | 13750 | 55000 |
Consumo de potencia nominal W | 0.9W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo)V | Voltaje nominal ×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220v |
Corriente nominal (±10%) mA | 100 | 50 | 10.9 | 5.4 |
Resistencia de la bobina (±10%) Ω | 42 | 168 | 3532 | 14259 |
Consumo de potencia nominal W | 1.2VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo)V | Voltaje nominal×110% |
Relé electromagnético de potencia NNC68D
Resistencia de aislamiento | ≥100MΩ(500VDC) | |
Voltaje de la bobina | DC:6-220V AC:6-380V | |
Tiempo de entrada | ≤25ms | |
Tiempo de desconexión | ≤25ms | |
Tensión soportada | Entre los contactos homopolares | 1500VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 2500VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Dimensiones | 27.8 × 21.7 ×37.5mm | |
Peso | Aproximadamente 35g |

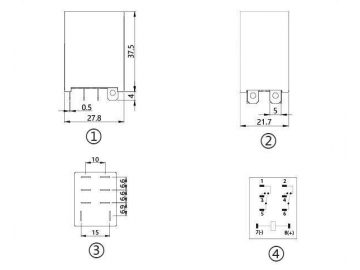

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
