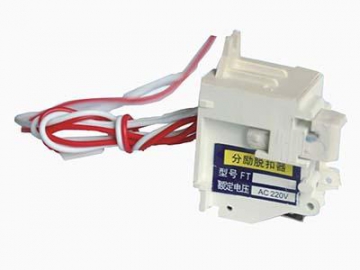

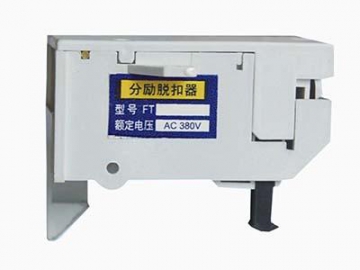

Relé de apertura. Relé de derivación

Relé de apertura. Relé de derivación
Relé de apertura. Relé de derivación
Relé de apertura. Relé de derivación
Relé de apertura. Relé de derivación
Solicite un presupuesto

Uso
El relé de apertura fue diseñado para ser usado en los interruptores a control remoto. Permite la apertura instantánea y forma parte de los sistemas eléctricos instantáneos.

Características del relé de apertura
Accesorios eléctricos Relé de apertura
Rango de voltaje (0.7-1.1)×Us
Voltaje nominal Us Corriente AC 50Hz 220V 380V
Pérdida de energía 150VA 150VA
CC 110V 220V
Pérdida de energía 150W 150W

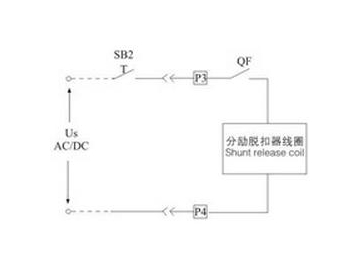

Diagrama de cableado del relé de apertura

SB2-botón de apertura (usuario preparado)
P3.P4-Número de terminal
Us-Control de suministro de energía
QF-contacto auxiliar de autobloqueo
El usuario solo conecta la línea punteada. La fábrica conecta el resto del cableado, para referencia del usuario.

Aplica a modelos DAM1 DAM1-125 DAM1-160 DAM1-250 DAN1-400 DAM1-800 DAM1-1600
Relé de apertura 125/160FT 250/400/FT 800/1600FT
