Relé electromagnético de potencia NNC71E (JQX-59F)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-20-nnc71e-electromagnetic-power-relay.html

Este relé electromagnético de potencia NNC71E (JQX-59F) se utiliza mucho en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y demás equipos eléctricos.

Características

El relé electromagnético de potencia NNC71E (JQX-59F) integra un grupo de contactos de conmutación de 80A.
Elevada potencia de conmutación de carga: 80A
Se instala a través de tornillos.

Certificados

CCC:2011010303471251

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	60A
Tensión de conmutación máxima	240VAC 60A 28VDC 60A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	300	150	32.7	16.4
Resistencia de la bobina (±10%) Ω	40	160	3364	13414
Consumo de potencia nominal W	3.6W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal ×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	875	437.5	95.5	47.7
Resistencia de la bobina (±10%) Ω	4.8	19.2	403.3	1614
Consumo de potencia nominal W	10.5VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC71E (JQX-59F)

Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤15ms
Tensión soportada	Entre los contactos homopolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Resistencia de aislamiento		≥200MΩ (500VDC)
Tamaño	66.5 ×47 ×72mm
Peso	Aproximadamente 240g

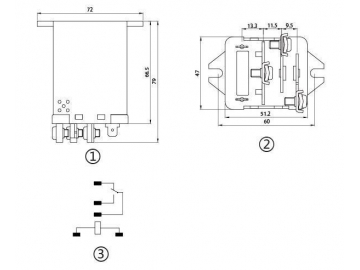

Tamaño y método de instalación del producto

① Vista frontal; ② Vista de la cara inferior; ③ Diagrama de cableado
