Relé electromagnético de potencia NNC68C

Solicite un presupuesto

Sitio web: http://electrical-relay.es/2018/1-3-6-nnc68c-electromagnetic-power-relay.html

El relé electromagnético de potencia NNC68C se usa en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.

Características

Alta potencia de conmutación de carga: 20A
Cuenta con los modos de instalación sobre placas PCB, zócalos y bridas.
De forma opcional, se puede fabricar con una luz indicadora o un diodo.

Certificados

CE:5399090516

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	20A
Tensión de conmutación máxima	240VAC 20A 28VDC 20A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	150	75	16.3	8.1
Resistencia de la bobina (±10%)	80	320	6748	27160
Consumo de potencia nominal W	1.8W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	225	112.5	24.5	12.3
Resistencia de la bobina (±10%)	18.7	74.7	1571	6260
Consumo de potencia nominal W	2.7VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal110%

Relé electromagnético de potencia NNC68C

Resistencia de aislamiento		100M(500VDC)
Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		25ms
Tiempo de desconexión		25ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min ( 1mA)
	Entre los contactos heteropolares	2500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Dimensiones		46×35.5×52.2mm
Peso		Aproximadamente 75g

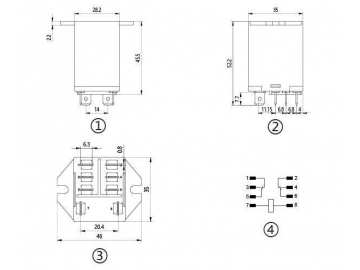

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
