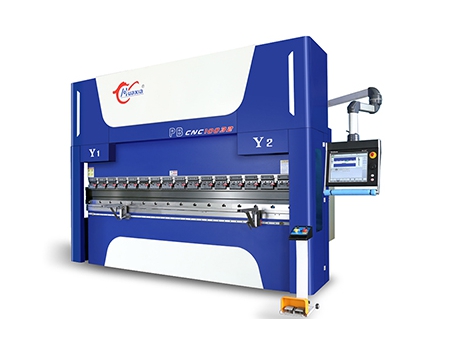

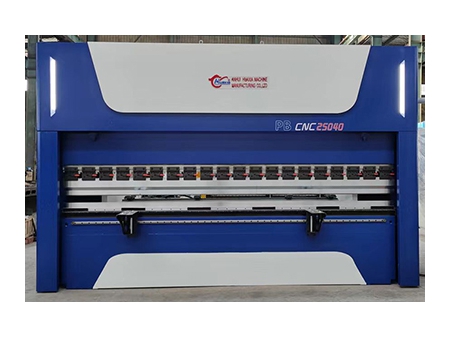

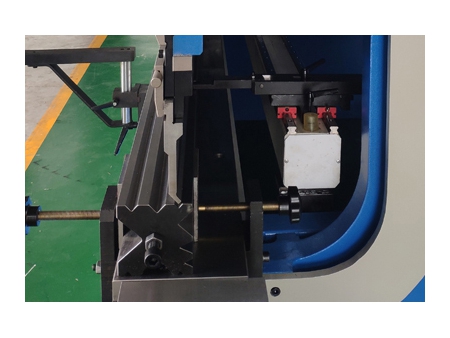

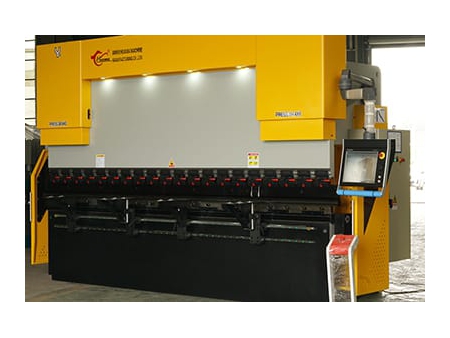

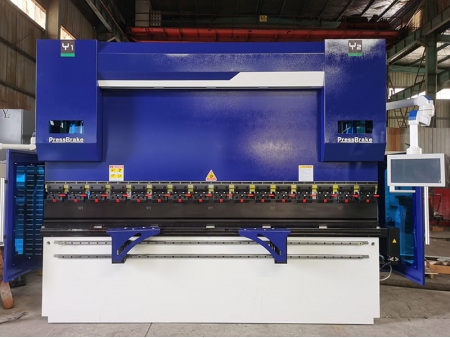

Plegadora de precisión con accionamiento-servo, WD67K

Solicite un presupuesto

Nosotros: http://hxmachinetools.com/1-1-servo-drive-press-brake.html

Dobladora CNC de precisión de alta precisión

La Plegadora de precisión con accionamiento-servo, WD67K, utiliza un servomotor en su mecanismo de transmisión; es utilizada para doblar chapa de acero en varias formas, con excelente precisión y eficiencia.

63T/2500
100T/3200
160T/3200
200T/4000

Características

La estructura de la Plegadora de precisión con accionamiento-servo, WD67K, está totalmente soldada y las piezas principales de la máquina han sido evaluadas con el software ANSYS, para análisis de elementos finitos, lo que garantiza que la máquina esté calibrada para ofrecer una notable precisión y confiabilidad.

La plegadora WD67K emplea un sistema de control numérico holandés-DELEM, italiano-ESA o suizo-CYBELEC. Esto le permite tener funciones como programación gráfica de ángulo de plegado; compensación para corrección de ángulo; cálculo y ajuste automático de la presión de plegado; cálculo automático de la compensación por deformación de la mesa de trabajo y por la longitud de la pieza; presión inferior de doblado, altura de apertura, retorno automático del tope posterior, etc.

El sistema de la corona está formado por un grupo de cuñas con un plano inclinado. La pendiente de las cuñas de la corona está diseñada en base a la curva de deformación obtenida del análisis por elementos finitos del cabezal y la placa vertical de la mesa de trabajo.

De acuerdo con la presión de plegado ejercida en la pieza de trabajo, el sistema de control numérico calcula la compensación requerida y controla el desplazamiento relativo de los bloques-cuña en la corona; contrarrestando así, la deformación del cabezal para obtener un plegado ideal en la pieza de trabajo.

El tope posterior de la prensa plegadora CNC se puede extender a 6 1 ejes. La mesa de compensación se ajusta por medio de un controlador.

El eje «V», en el dispositivo de compensación de la cama, es el eje que regula la corona por medio de control numérico. Controlando la corona se compensa la desviación.

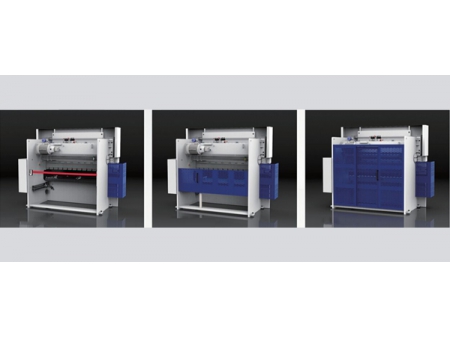

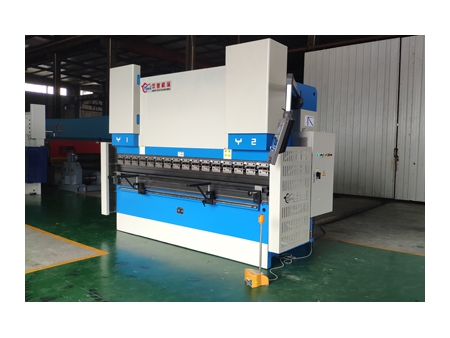

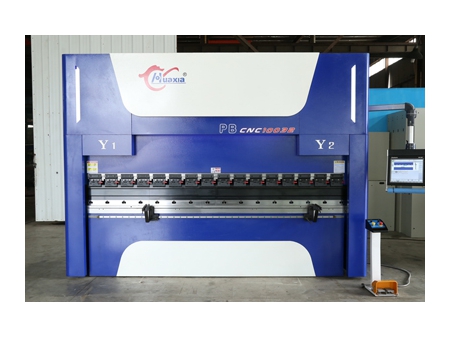

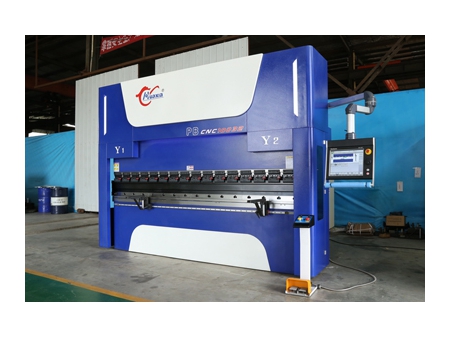

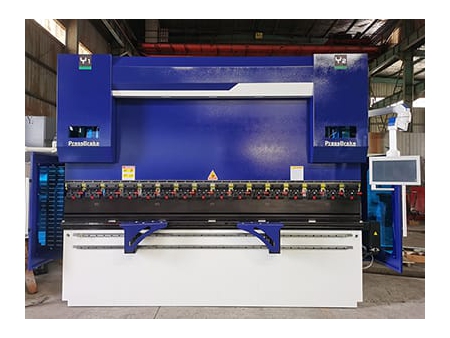

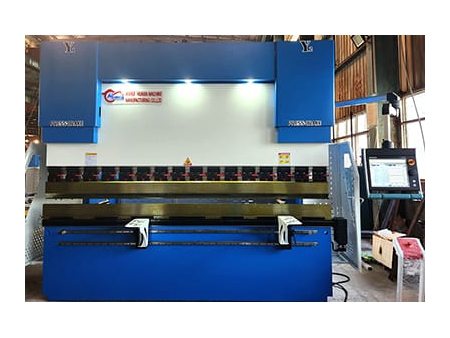

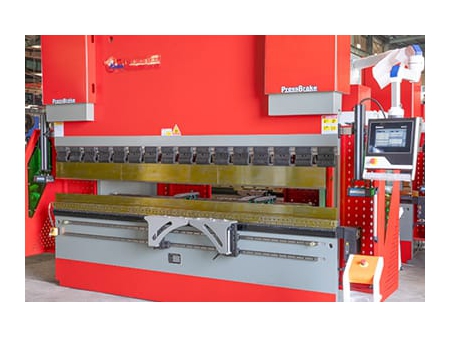

Galería

Especificaciones técnicas

Modelo	Fuerza nominal (KN)	Longitud de plegado (mm)	Distancia entre columnas (mm)	Profundidad de la garganta (mm)	Carrera del cabezal (mm)	Separación de la base del portamatriz al piso (mm)	Altura para montaje de la matriz (mm)	Potencia (kw)	Carrera del tope posterior (mm)	Velocidad del tope posterior (mm/s)	Dimensiones de la máquina (lar. × an. × al.) (mm)
63T/2500	630	2500	1900	350	150	800	380	7.5	600	100	3100x1450x2050
80T/3200	800	3200	2600	350	200	800	380	7.5	600	100	3500x1550x2100
100T/3200	1000	3200	2600	400	200	850	420	7.5	600	100	3500x1580x2400
160T/3200	1600	3200	2600	400	200	920	420	11	600	100	3500x1650x2500
200T/3200	2000	3200	2600	400	200	920	420	11	600	100	3500x1680x2550
250T/3200	2500	3200	2600	400	200	920	420	18.5	600	100	3500x1700x2600
320T/3200	3200	3200	1600	400	200	950	420	18.5	600	100	3500x1800x2730
400T/4000	4000	4000	3100	400	200	800	420	30	800	100	4300x2080x2730
500T/5000	5000	5000	4000	500	300	800	600	37	800	100	5400x2525x4600
500T/6000	5000	6000	4800	500	300	800	600	37	800	100	6500x2525x4200
500T/7000	5000	7000	5400	500	300	800	600	91	800	100	7500x2525x4900
600T/5000	6000	5000	4000	500	300	800	600	45	800	100	5500x2450x4500
600T/6000	6000	6000	4800	500	300	800	600	45	800	100	6500x2450x5100
600T/7000	6000	7000	5400	500	300	800	600	45	800	100	7500x2450x5200
800T/6000	8000	6000	5000	600	400	800	800	2x30	800	100	6500x2750x5300
800T/7000	8000	7000	5400	600	400	800	800	2x30	800	100	7500x2750x5500
800T/8000	8000	8000	6400	600	400	800	800	2x30	800	100	8600x2750x5900
1000T/6000	10000	6000	4800	600	400	800	800	2x37	800	100	6500x2800x5600
1000T/7000	10000	7000	5400	600	400	800	800	2x37	800	100	7500x2800x5800
1000T/8000	10000	8000	6400	600	400	800	800	2x37	800	100	8500x2900x6100
1200T/6000	12000	6000	5000	600	400	800	800	2x45	800	100	6500x3100x5850
1200T/7000	12000	7000	5400	600	400	800	800	2x45	800	100	7500X3100X6550
1200T/8000	12000	8000	6400	600	400	800	800	2x45	800	100	8500X3100X7150
1600T/6000	16000	6000	4800	500	400	800	800	2x55	800	100	6500x3300x6500
1600T/7000	16000	7000	5400	500	400	800	800	2x55	800	100	7500x3300x7000
1600T/8000	16000	8000	6400	500	400	800	800	2x55	800	100	8500x3300x8000

Componentes principales de la máquina

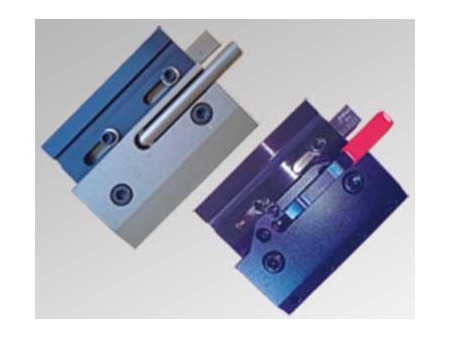

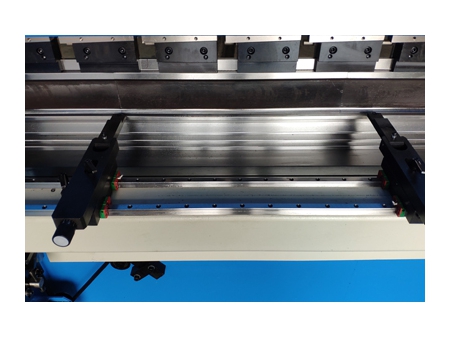

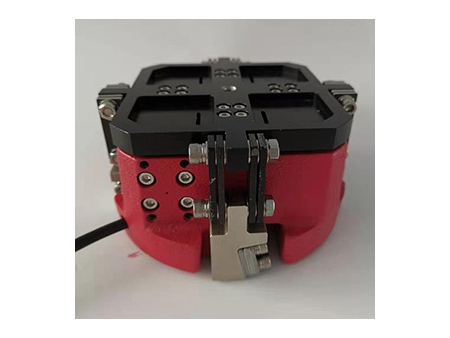

Dispositivo de sujeción rápida de precisión

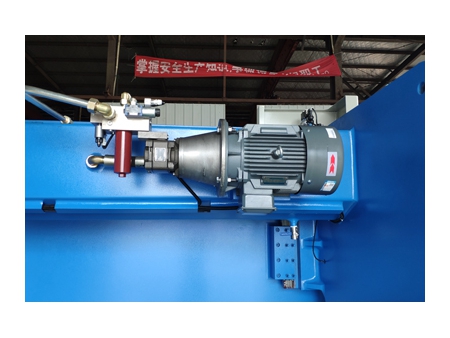

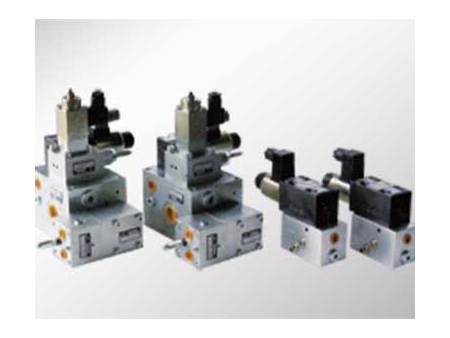

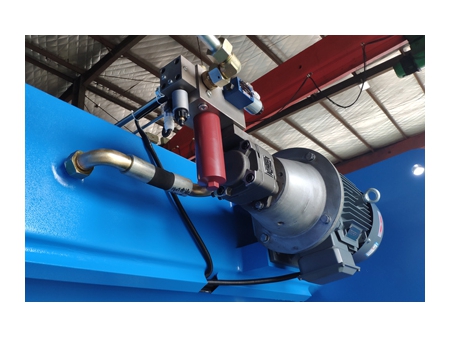

Sistema hidráulico Bosch Rexroth

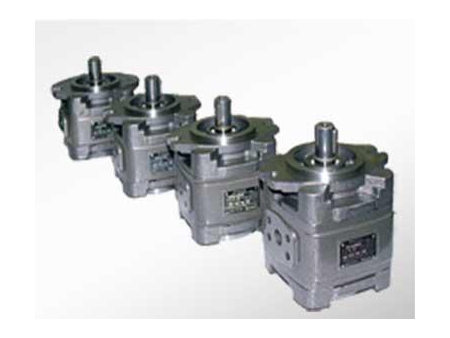

Bomba de aceite

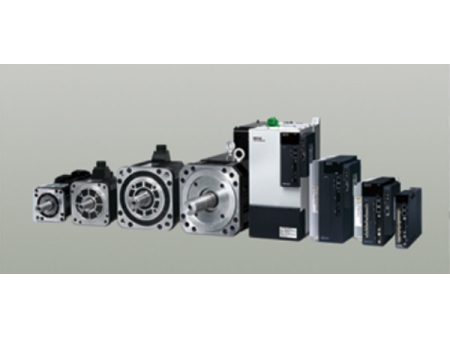

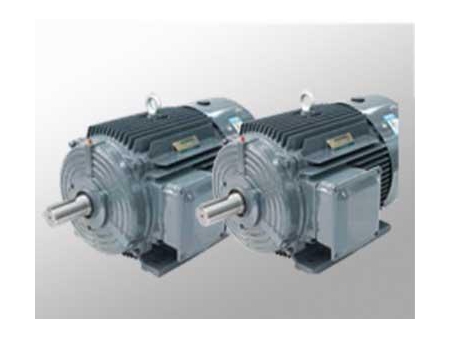

Motor Siemens

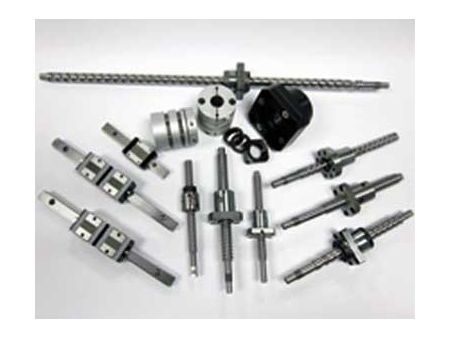

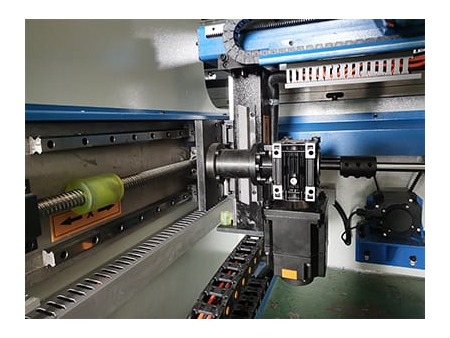

Guías lineales; husillos de bolas, de precisión
Codificador lineal de gran exactitud

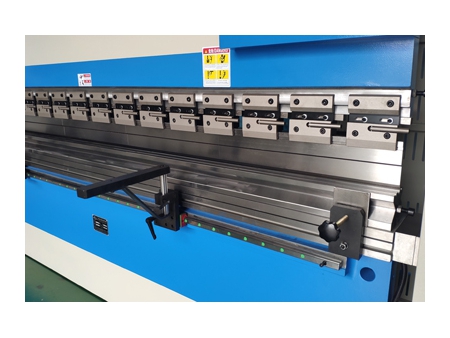

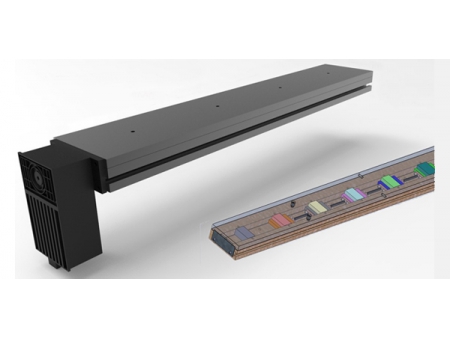

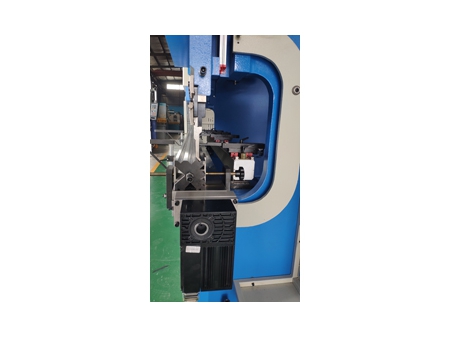

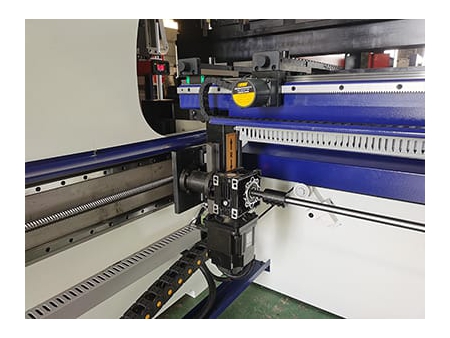

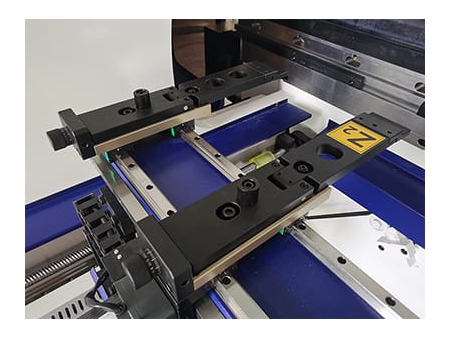

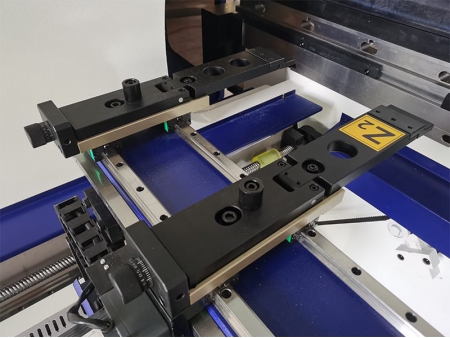

Tope posterior completamente automático
