Plegadora hidráulica, serie WG67K(Y)
Solicite un presupuesto
El bastidor de la Plegadora hidráulica, serie WG67K(Y), ha sido diseñado utilizando ANSYS: software de análisis de elementos finitos. La estructura de la prensa es de placa de acero soldada y se caracteriza por su funcionamiento estable y confiable.
- 63T/2500
- 80T/2500
- 100T/3200
- 125T/3200
Este producto se ha descontinuado y eliminado de nuestros almacenes.
Características
- a prensa pasa por un proceso de estabilizado por vibraciones para aliviar las tensiones internas en sus componentes, el cual le otorga más estabilidad y fiabilidad.
- El cabezal está posicionado utilizando un bloque mecánico interno que garantiza la exactitud de su posición.
- El mecanismo sincrónico de la barra de torsión utiliza rodamientos centrales y un mecanismo de ajuste excéntrico.
- Bomba de aceite manual instalada en el interior del bastidor.
- La estructura del tope posterior está rectificada con acabado fino. Esto aumenta la exactitud en el ajuste de la plegadora.
- El control de posición del tope posterior y de la carrera del cabezal se realiza a través del servomotor, en el mecanismo de transmisión, y sus valores son mostrados en la pantalla del sistema de control numérico. Esto permite la automatización de tareas con procesos o piezas de trabajo múltiples.
- Distintos sistemas de control numérico disponibles: DELEM, ESTUN, Tetra o Sanyuan.
Especificaciones
Modelo | Fuerza nominal (kN) | Largo de la base del portamatriz (mm) | Ancho de la base del portamatriz (mm) | Distancia entre columnas (mm) | Profundidad de la garganta (mm) | Carrera del cabezal (mm) | Altura de apertura máx. (mm) | Longitud de ajuste de carrera del cabezal (mm) | Diámetro del cilindro de aceite (mm) | Potencia del motor principal (kW) | Dimensiones (lar. × an. × al.) |
63T/2500 | 630 | 2500 | 160 | 1900 | 300 | 120 | 345 | 80 | Φ140 | 5.5 | 2600 × 1500 × 2200 |
63T/3200 | 630 | 3200 | 160 | 2600 | 300 | 120 | 345 | 80 | Φ140 | 5.5 | 3200 × 1500 × 2200 |
80T/2500 | 800 | 2500 | 160 | 1900 | 300 | 120 | 350 | 80 | Φ160 | 5.5 | 2600 × 1700 × 2320 |
80T/3200 | 800 | 3200 | 160 | 1900 | 300 | 120 | 350 | 80 | Φ160 | 5.5 | 3200 × 1700 × 2320 |
100T/3200 | 1000 | 3200 | 180 | 2500 | 320 | 120 | 380 | 80 | Φ180 | 7.5 | 3200 × 1750 × 2420 |
100T/4000 | 1000 | 4000 | 180 | 3100 | 320 | 120 | 380 | 80 | Φ180 | 7.5 | 4000 × 1750 × 2420 |
125T/3200 | 1250 | 3200 | 200 | 2500 | 320 | 120 | 380 | 80 | Φ200 | 7.5 | 3200 × 1750 × 2550 |
125T/4000 | 1250 | 4000 | 200 | 3100 | 320 | 120 | 380 | 80 | Φ200 | 7.5 | 4000 × 1750 × 2600 |
125T/5000 | 1250 | 5000 | 200 | 3800 | 320 | 120 | 380 | 80 | Φ200 | 7.5 | 5000 × 1750 × 2700 |
125T/6000 | 1250 | 6000 | 200 | 4800 | 320 | 120 | 380 | 80 | Φ200 | 11 | 6100 × 1750 × 2800 |
160T/3200 | 1600 | 3200 | 220 | 2400 | 400 | 200 | 450 | 80 | Φ220 | 11 | 3200 × 1850 × 2800 |
160T/4000 | 1600 | 4000 | 220 | 3040 | 400 | 200 | 450 | 80 | Φ220 | 11 | 4000 × 1850 × 2800 |
200T/4000 | 2000 | 4000 | 220 | 3100 | 400 | 200 | 450 | 80 | Φ240 | 11 | 4000 × 2150 × 3000 |
200T/5000 | 2000 | 5000 | 220 | 3800 | 400 | 200 | 450 | 100 | Φ240 | 11 | 5000 × 2150 × 3600 |
250T/3200 | 2500 | 3200 | 240 | 2200 | 400 | 200 | 500 | 100 | Φ280 | 15 | 3200 × 2200 × 3400 |
250T/4000 | 2500 | 4000 | 240 | 3000 | 400 | 200 | 500 | 100 | Φ280 | 15 | 4000 × 2200 × 3600 |
Detalles
- Alimentador frontal

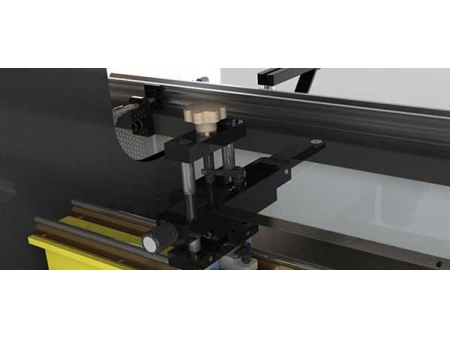

- Tope-pisador

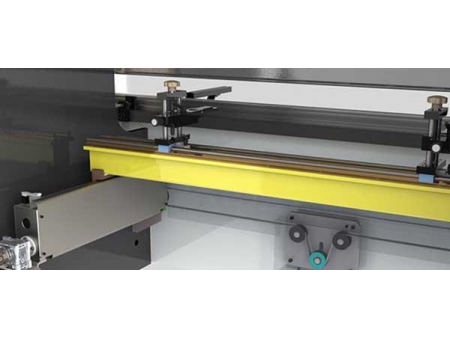

- Riel del tope posterior

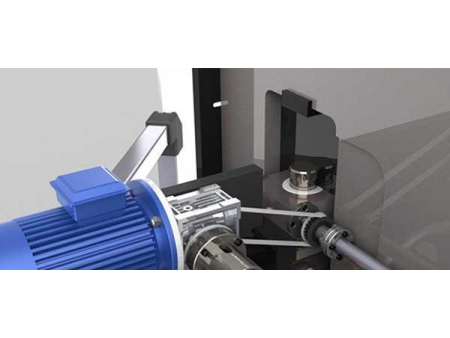

- Regulador de carrera
