Relé electromagnético miniatura NNC67G

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-1-6-nnc67g-miniature-electromagnetic-relay.html

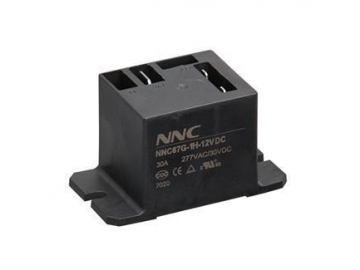

Relé bajo NNC67G;T92-1H
Relé alto NNC67G;T92-1H

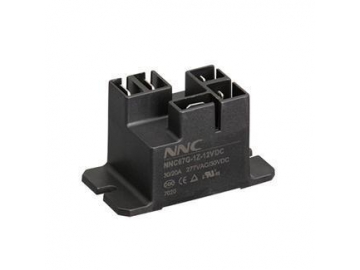

NNC67G;T92-1Z

Este relé electromagnético miniatura NNC67G se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y más aplicaciones.

Características

Contacto de alta capacidad de potencia: 30A 40A
El relé electromagnético miniatura NNC67G tiene el modo de conexión enchufable y el modo de instalación de brida.

Certificados

CQC:CQC14002106906
CE:5398080516
TUV:R50301238
UL:E235027

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	30A	40A
Tensión de conmutación máxima	277VAC 30A 30VDC 30A	277VAC 40A 30VDC 40A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC6V	DC12V	DC24V	DC48V
Corriente nominal (±10%) mA	155	77.5	38.7	19.3
Resistencia de la bobina (±10%) Ω	39	155	620	2487
Consumo de potencia nominal W	0.93W
)Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	100	50	11	5.5
Resistencia de la bobina (±10%) Ω	42	168	3500	14000
Consumo de potencia nominal W	1.2VA
)Voltaje de entrada (máximo) V	Inferior al 80%
Voltaje de salida (mínimo) V	Superior al 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético miniatura NNC67G

Voltaje de la bobina		DC3V-110V, AC6V-240V
Tiempo de entrada		≤10ms
Tiempo de desconexión		≤5ms
Tensión soportada	Entre los contactos homopolares	1800VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	2500,4500 VAC/1min (1mA de corriente residual)
Dimensiones		32.5× 27.5 × 20 mm
		50.2× 27.5 × 20mm
Peso		Aproximadamente 30g

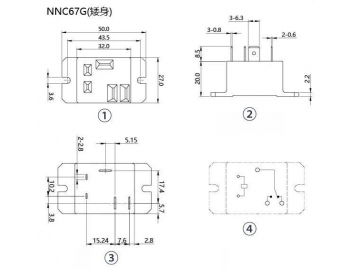

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
