Relé electromagnético miniatura NNC66A
Solicite un presupuesto
Este relé electromagnético miniatura NNC66A se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otras aplicaciones.
Características
- Contacto de alta capacidad de potencia: 7A .10A
- El relé electromagnético miniatura NNC66A se puede soldar directamente sobre la placa de circuito impreso.
Certificados
CCC: 2011010303478445
CE: 5397070516
CQC: CQC14002106703
TUV: R50301238
UL:E235027

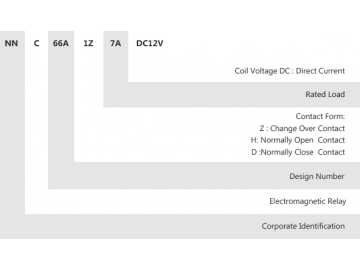

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1Z,1H,1D | |
Carga del contacto | 7A | 10A |
Tensión de conmutación máxima | 277VAC 7A 30VDC 7A | 277VAC 10A 30VDC 10A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
Corriente nominal (± 10%) mA | 60 | 30 | 15 | 7.5 |
Resistencia de la bobina (± 10%) | 100 | 400 | 1600 | 6400 |
Consumo de potencia nominal W | 0.36W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal x 110% | |||
Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
Corriente nominal (± 10%) mA | 75 | 37 | 19 | 9 |
Resistencia de la bobina (± 10%) | 80 | 324 | 1263 | 5333 |
Consumo de potencia nominal W | 0.45W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal x 110% |
Relé electromagnético miniatura NNC66A
Tiempo de entrada | 10ms | |
Tiempo de desconexión | 5ms | |
Tensión soportada | Entre los contactos homopolares | 1100VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 1800VAC/1min (1mA de corriente residual) | |
Peso | Cerca de 10g |

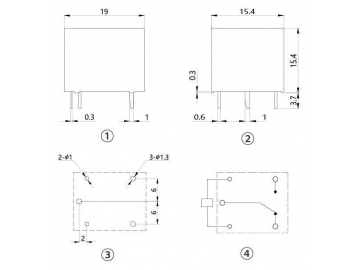

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
