Relé electromagnético miniatura NNC67E
Solicite un presupuesto
El relé electromagnético miniatura NNC67E se usa en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y demás aplicaciones.
Características
- Contacto de alta capacidad de potencia: 30A 40A
- Nuestro relé electromagnético miniatura NNC67E se puede soldar directamente sobre la placa de circuito impreso.
Certificados
CCC:2011010303478444
CQC:CQC14002106906
CE:5398080516
UL:E235027
Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1Z,1H,1D | |
Carga del contacto | 30A | 40A |
Tensión de conmutación máxima | 277VAC 30A 30VDC 30A | 277VAC 40A 30VDC 40A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
Corriente nominal (±10%) mA | 155 | 78 | 39 | 19.3 |
Resistencia de la bobina (±10%) Ω | 39 | 155 | 620 | 2487 |
Consumo de potencia nominal W | 0.93W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 100 | 50 | 11 | 6 |
Resistencia de la bobina (±10%) Ω | 42 | 168 | 3500 | 14000 |
Consumo de potencia nominal W | 0.45W | |||
Voltaje de entrada (máximo) V | Por debajo de75% | |||
Voltaje de salida (mínimo) V | Por encima de10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético miniatura NNC67E
Voltaje de la bobina | DC:3 -110V AC:6-240V | |
Tiempo de entrada | ≤15ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1800VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 2500,4500 VAC/1min (1mA de corriente residual) | |
Dimensiones | 32× 27.5 × 19.8mm | |
Peso | Aproximadamente 24g |
Tamaño y método de instalación del producto

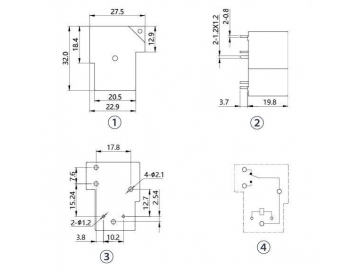

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
