Relé electromagnético miniatura NNC69D
Solicite un presupuesto
El relé electromagnético miniatura NNC69D se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, etc.
Características
- Contacto de alta capacidad de potencia: 5A 10A
- El relé electromagnético miniatura NNC69D se puede soldar directamente sobre la placa de circuito impreso.
Certificados
CCC: 2011010303471250
CQC: CQC18002185694
TUV: R50390946
UL:E235027

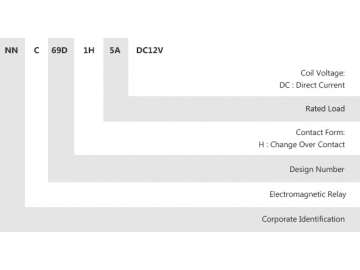

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1H | |
Carga del contacto | 5A (Carga inductiva) | 10A (Carga resistiva) |
Tensión de conmutación máxima | 277VAC 5A 72VDC 5A | 277VAC 10A 72VDC 10A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
Corriente nominal (±10%) mA | 33 | 16 | 8 | 4.0 |
Resistencia de la bobina (±10%) Ω | 181 | 750 | 3000 | 12000 |
Consumo de potencia nominal W | 0.2W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
Corriente nominal (±10%) mA | 75 | 37 | 19 | 9 |
Resistencia de la bobina (±10%) Ω | 80 | 324 | 1263 | 5333 |
Consumo de potencia nominal W | 0.45W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 100% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético miniatura NNC69D
Voltaje de la bobina | DC:3 -48V | |
Tiempo de entrada | ≤10ms | |
Tiempo de desconexión | ≤5ms | |
Tensión soportada | Entre los contactos homopolares | 1100VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 1800 VAC/1min ( 1mA de corriente residual) | |
Dimensiones | 18.4× 10.2 × 15. 3mm | |
Peso | Aproximadamente 8g |

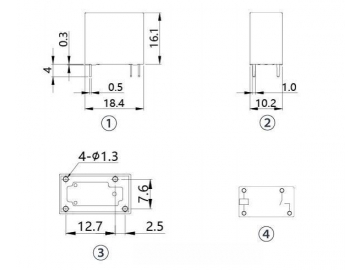

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
