Relé electromagnético miniatura NNC66F
Solicite un presupuesto
Nuestro relé electromagnético miniatura NNC66F se utiliza en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otros equipos.
Características
- Contacto de alta capacidad de potencia:10A 15A
- El relé electromagnético miniatura NNC66F se puede soldar directamente sobre la placa de circuito impreso.
Certificados
CQC: CQC17002174698
TUV: R50301238

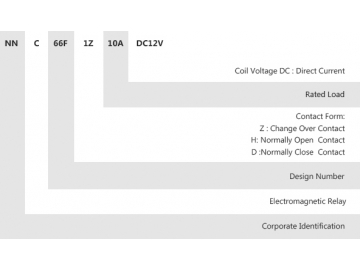

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1Z,1H,1D | |
Carga del contacto | 10A | 15A |
Tensión de conmutación máxima | 240VAC 10A 28VDC 10A | 240VAC 15A 28VDC 15A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC6V | DC12V | DC24V | DC48V |
Corriente nominal (±10%) mA | 60 | 30 | 15 | 7.5 |
Resistencia de la bobina (±10%) Ω | 100 | 400 | 1600 | 6400 |
Consumo de potencia nominal W | 0.36W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético miniatura NNC66F
Resistencia de contacto | ≤100mΩ | |
Resistencia eléctrica | ≥105(Frecuencia 1s encendido,1s apagado) | |
Mecánica life | ≥107(Frecuencia:300 veces/minuto) | |
Voltaje de la bobina | DC:3 - 48V | |
Tiempo de entrada | ≤10ms | |
Tiempo de desconexión | ≤5ms | |
Tensión soportada | Entre los contactos homopolares | 1200VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 1500VAC/1min (1mA de corriente residual) | |
Resistencia de aislamiento | ≥100MΩ(500VDC) | |
Temperatura ambiental | -55℃ ~ +70℃ (Sin condensación) | |
Humedad ambiental | 35% ~ 80% HR | |
Presión atmosférica | 86 ~ 106KPa | |
Resistencia al impacto | 10G(Onda sinusoidal de medio pulso :11ms) | |
Resistencia a las vibraciones | 10-55Hz Amplitud doble:1,5 mm | |
Dimensiones | 20.3 × 16.6 × 20.4mm | |
Peso | Aproximadamente 12g |
Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
